使用CAD打印圖紙的時候，預覽的圖形里有白色的邊框，那該怎么處理呢？
下面小編給大家講解一下，CAD打印圖紙時該如何去除圖紙的白邊
1、首先，大家打開中望CAD軟件

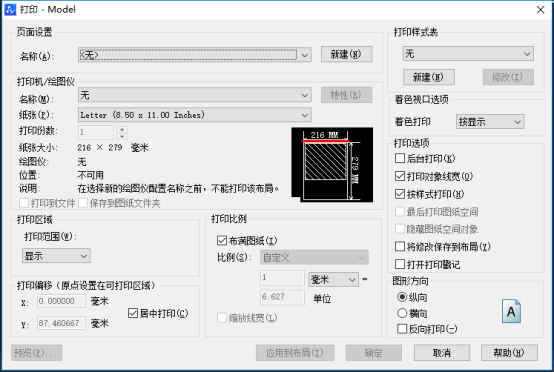

2、點擊“Ctrl+p”的組合鍵，打開打印的對話框

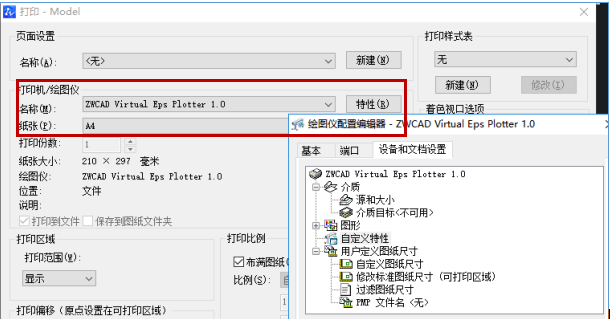

3、在打印機/繪圖儀的項目下面，選定所需要的打印機或者繪圖儀的名稱；再點擊右旁的特性按鈕，會顯示“繪圖儀配置編輯器”的對話框

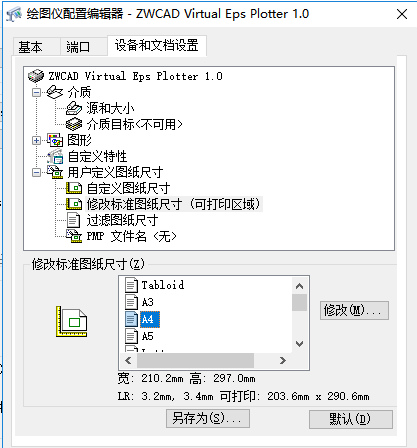

4、點擊按鈕-“修改標準圖紙尺寸（可打印區域）”，找到并點擊“修改標準尺寸”列表里的A4尺寸

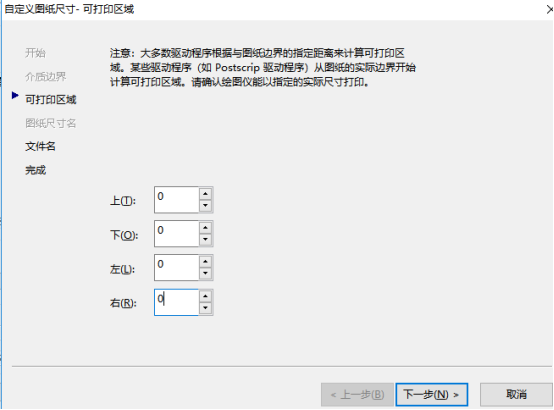

5、點擊修改按鈕，在彈出來的對話框-“自定義圖紙尺寸-可打印區域”里，將“上下左右”的邊距全部調整為0，再點擊下一步按鈕

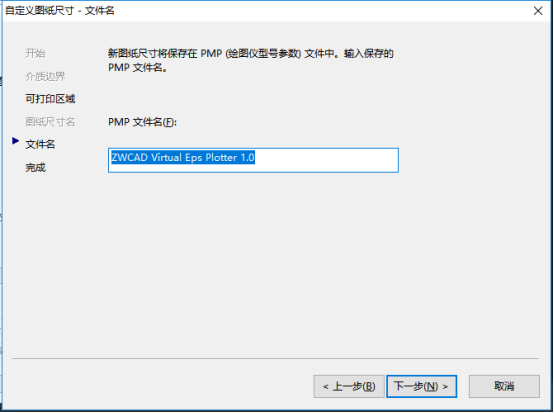

6、在CAD彈出來的對話框-“自定義圖紙尺寸-文件名”里，輸入文件名，點擊下一步按鈕。在彈出來的對話框-“自定義圖紙尺寸-完成”里，點擊完成按鈕關閉對話框

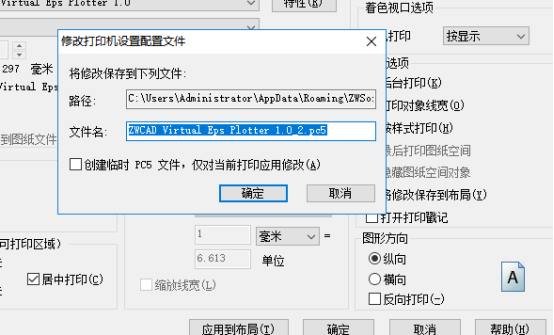

7、在顯示的繪圖儀配置編輯器對話框里，點擊確定按鈕；再在“修改打印機配置文件”對話框里，點擊確定按鈕
8、最后再點擊預覽按鈕預覽圖形，這樣圖紙就沒有白色的邊框了
