CAD怎么剪斷線條

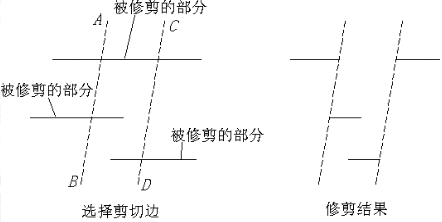

在繪圖中常有許多線條交織在一起，若想將線條的某一部分修剪掉，可使用TRIM命令。執行該命令后，系統提示用戶指定一個或幾個對象作為剪切邊，然后選擇被剪掉的部分。剪切邊可以是線段、圓弧和樣條曲線等對象，剪切邊本身也可作為被修剪的對象。
命令啟動方法：
菜單欄：【修改】>【修剪】
面板：【修改】面板的【修剪】按鈕
命令：TRIM或簡寫TR
【技巧提示】
當修剪圖形中某一區域的線條時，可直接把這部分的所有圖元都選中，這樣可以使圖元之間能夠相互修剪，接下來的任務就是仔細選擇被修剪對象。
命令選項
按住Shift鍵選擇要延伸的對象：將選定的對象延伸至剪切邊
欄選（F）：繪制連續折線，與折線相交的對象將被修剪掉
窗交（C）：利用交叉窗口選擇對象
投影（P）：通過該選項執行修剪的空間。
推薦閱讀：CAD平行直線倒圓角
