在CAD中插入圖塊時候還可以用陣列、定數等分方式和定距等分方式插入多個圖塊。
一、陣列插入圖塊
調用【陣列插入圖塊】的方法如下:
-命令行:在命令中輸入MINSERT
該命令是結合插入圖塊命令I(lǐng)NSERT和陣列命令A(yù)RRAY而形成的。需要插入多個相同圖塊時,就可以使用MINSERT命令進行操作,這樣不能節約繪圖時間,還可減少磁盤占用空間。
【實戰】陣列插入圖案

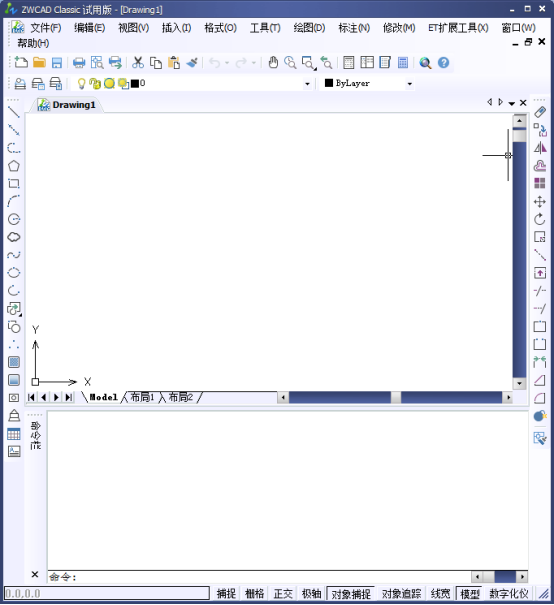

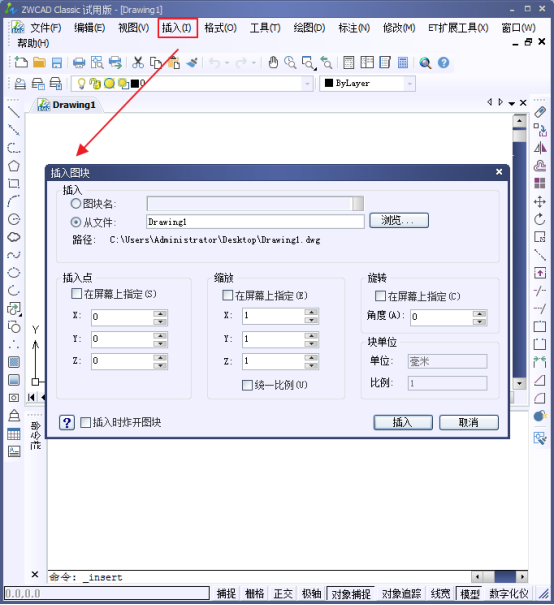

1.我們打開中望CAD

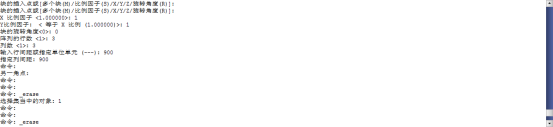

2.在命令行中輸入MINSERT,調用【陣列插入圖案】命令,命令行提示如下。

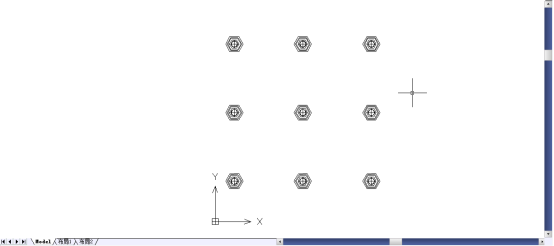

3.陣列插入團的最終結果參考下圖。
二、定數等分方式插入圖塊
在前面章節講解了定數等分命令DIVIDE插入點的操作方法,在此也可以通過該命令按照類似的方法以定數等分方式插入圖塊。
調用【定數等分插入圖塊】的方式如下。
-命令行:在命令行中輸入DIVIDE。
【實戰】定數等分方式插入圖塊

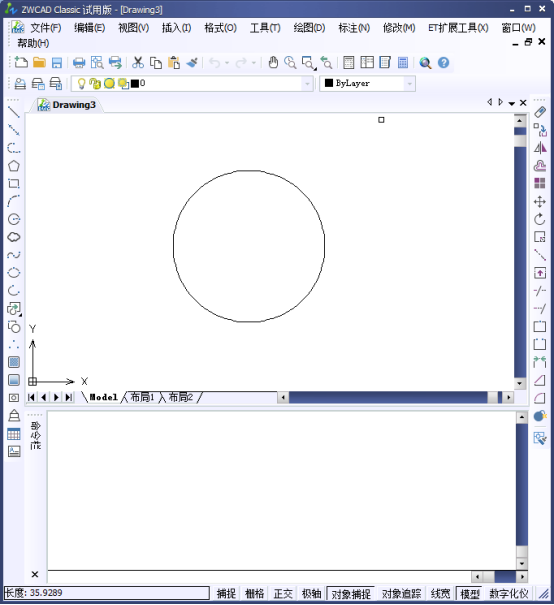

1.打開我們的中望CAD
2.在命令行中輸入DIVIDE,調用【定數等分插入圖案】命令,命令行提示如下。

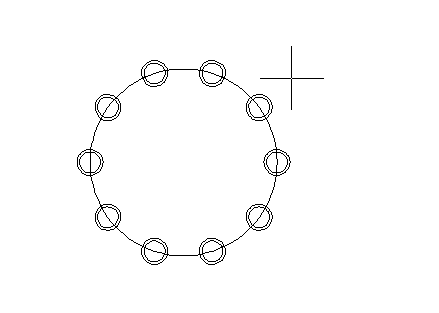

3.定數等分插入圖案最終結果參考下圖。
三、定距等分方式插入圖塊
以定距等分方式插入圖塊與定數等分方式插入圖塊的方法類似。
電泳【定距等分插入圖塊】的方式如下。
-命令行:在命令行中輸入MEASURE。
-功能區:在【默認】選項卡中,單擊【繪圖】面板中的【測量】按鈕。
