計算機復制設計不可缺少的一個功能是提供對圖形對象的點坐標、距離、周長、面積等屬性的幾何查詢。CAD提供了查詢圖形對象的面積、距離、坐標、周長、體積、列表、時間等工具。
使用【查詢】工具以下幾種常用的方法。
- 命令行：在命令行中輸入【MEASUREGEOM】
- 功能區：在【默認】選項卡中，單擊【實用工具】面板各種【查詢】按鈕。
- 菜單欄：執行【工具】--【查詢】命令。
一、查詢坐標
使用點坐標查詢命令，可以查詢某點在絕對坐標系中的坐標值。
調用該命令的方法如下。
- 命令行：在命令行中輸入ID。
- 功能區：在【默認】選項卡中，單擊【實用工具】面板中的【點坐標】按鈕。
- 工具欄：單擊【查詢】工具欄中的【點坐標】按鈕。
- 菜單欄：執行【工具欄】--【查詢】--【點坐標】命令。
執行命令時，只需要對象捕捉的方法確定某個點的位置，即可自動計算該點的x、y和z坐標在二維繪圖中，z坐標一般為0。
【實訓】查詢點坐標

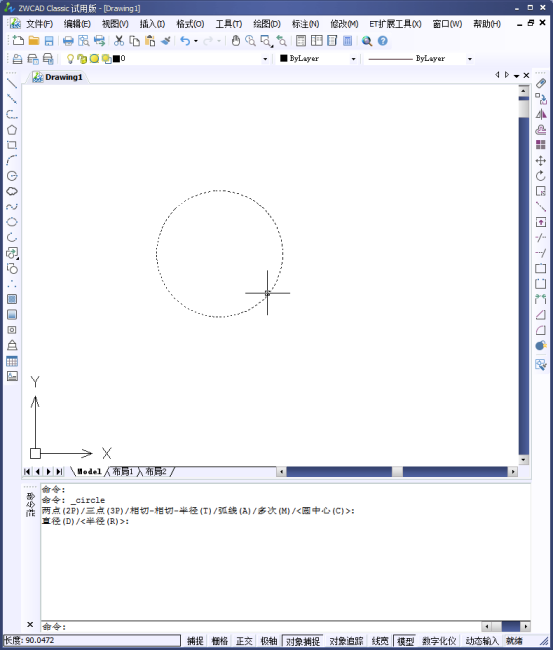

1.打開中望CAD在繪畫區域隨意繪制一個圓

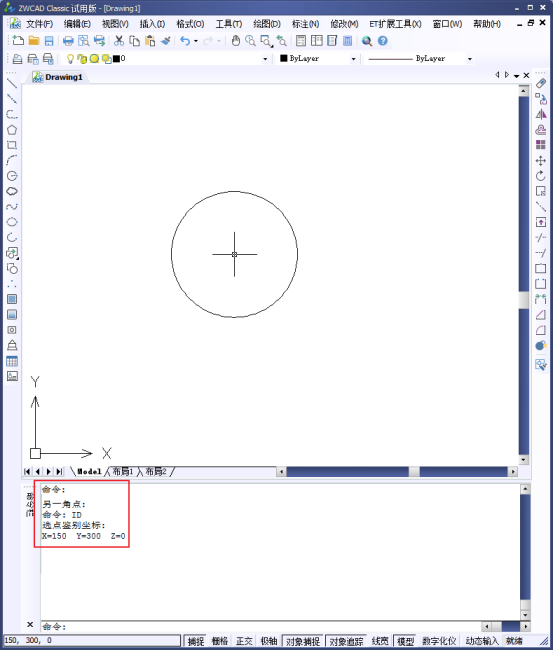

2.然后我們輸入命令【ID】，然后指定我們的圓心為查詢的目標點，我們就可以看到查詢的結果會自動顯示。
二、查詢距離
查詢距離命令主要是用來查詢指定兩點間的長度值和角度值。
調用該命令的常用方法如下。
1.命令行：在命令行中輸入【DIST/DI】
2.功能區：大面積【實用工具】面板中的【距離】按鈕。
3.工具欄：單擊【查詢】工具欄中的【距離】按鈕。
4.菜單欄：執行【工具】--【查詢】--【距離】。
【實戰】查詢距離

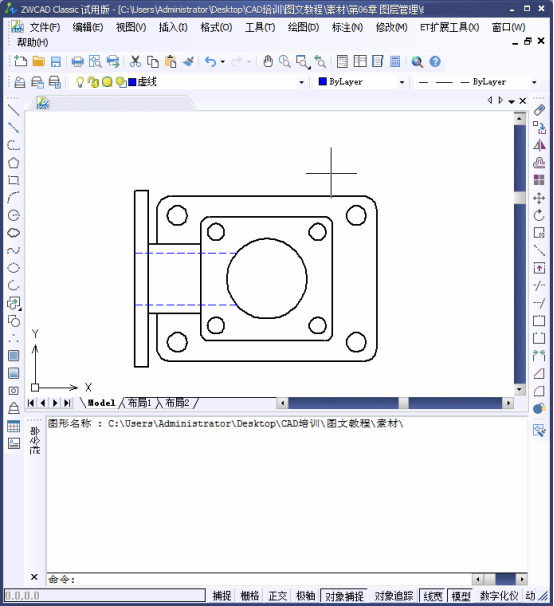

1.我們打開準備好的素材文件

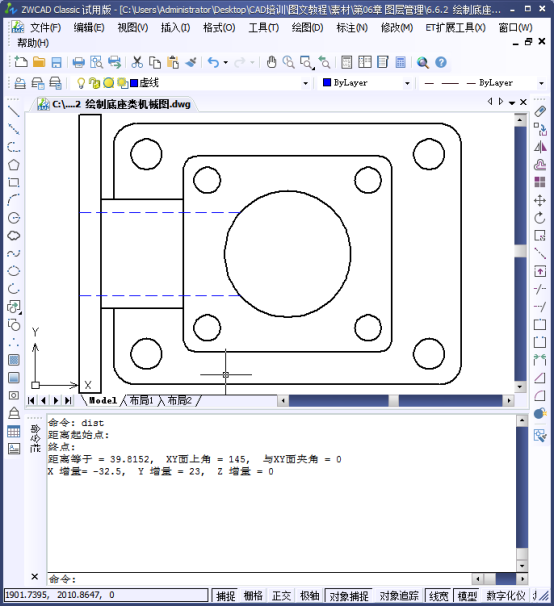

2. 在命令行中輸入【DIST】命令，在我們的大圓中心點擊鼠標，然后確認距離中終點。
3.完成我們就能得到詳細數據了。
