CAD中修改圖層線型

在CAD中線型是沿著圖形顯示的線、點和間隔(窗格)組成的圖樣。在繪制對象時,將對象設置為不同的線型,可以方便對象間的互相區分,使徒行也易于觀看。CAD的線型定義保存在“*.lin”的線型庫文件中,其自帶的線型庫為“zcad.lin”中,一個LIN文件可以包含多個線型的定義。用戶可以將線型添加到現有的LIN文件中,也可以創建自己的LIN文件。


一:修改圖層線型

修改圖層線型需要調用【圖層特性管理器】選項板。


實例:修改【中心線】圖層線型

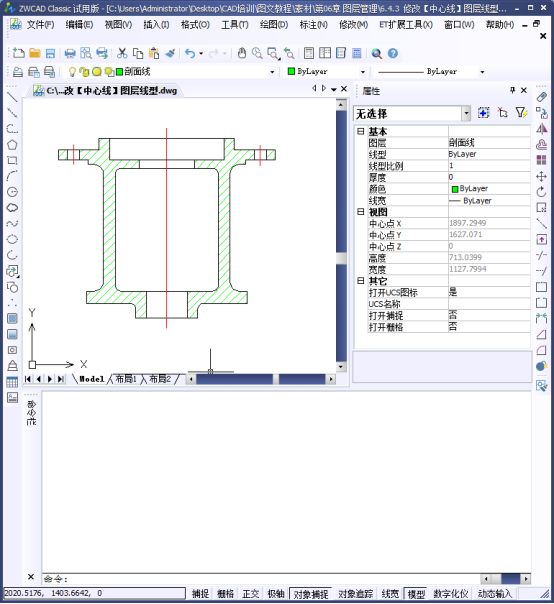

1.我們打開中望CAD和我們準備好的元素文件,


CAD中修改圖層線型

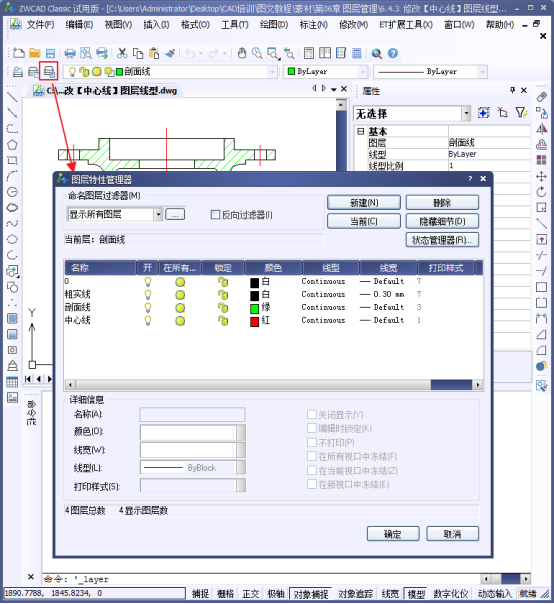

2.我們點擊【圖層特性管理器】的快捷鍵,



CAD中修改圖層線型

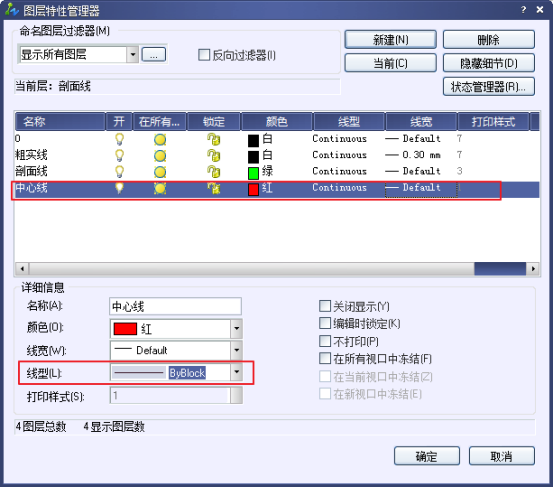

3.點擊【中心線】圖層的【線型】,


CAD中修改圖層線型

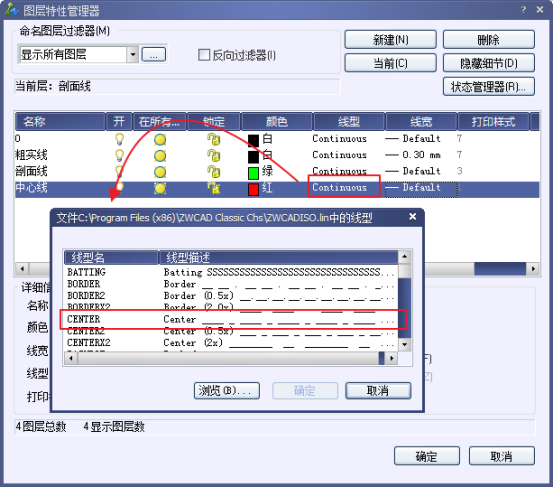

4. 然后我們點擊中心線的線型加載更多的線型選擇,選擇【center】


CAD中修改圖層線型

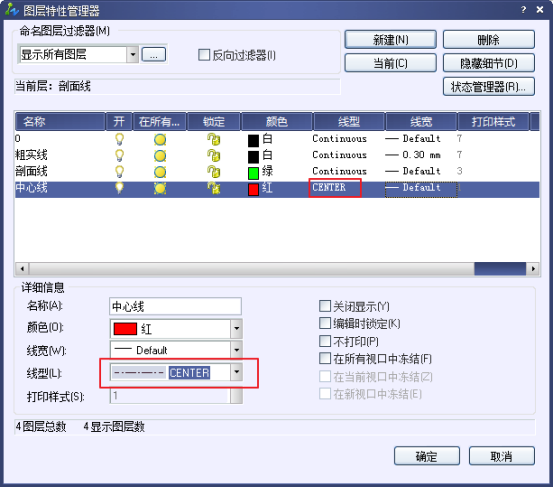

5.選擇好后,我們確定,回到【圖層特性管理器】中,我們就看到我們的中心線的線型已改變,


CAD中修改圖層線型

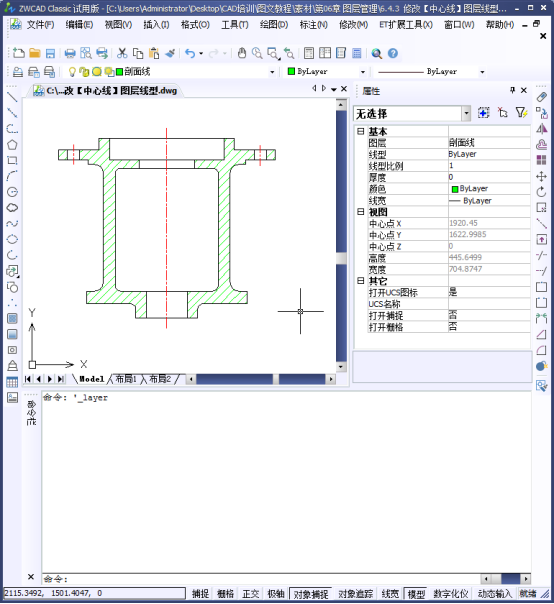

6.我們確定之后,關閉我們的對話框,就看到我們的中心線型已經更改完成。


CAD中修改圖層線型






二:修改對象線型


單獨修改某個圖形對象的線型,可以使用【特性】選項板、【快捷特性】選項板和【線型】下拉列表。步驟以及方法和修改【顏色】和【線寬】完全相同,這里就不再贅述。





推薦閱讀:CAD中靈活使用圖層

推薦閱讀:CAD中管理圖層的操作
