我們講講如何利用CAD夾點縮放對象
使用夾點縮放功能，可以基于某點縮放選定對象。
我們還是要看看實例操作

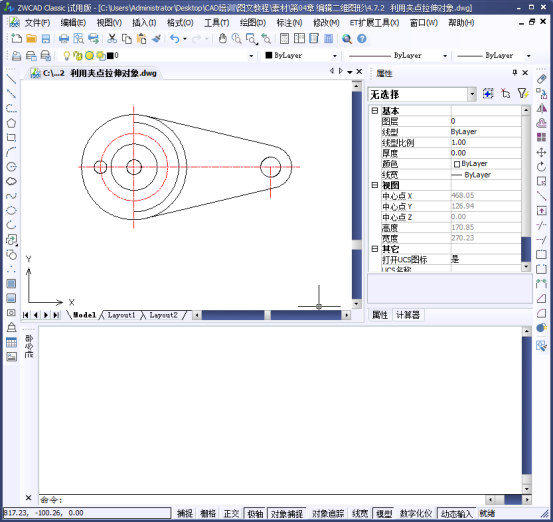

1.我們打開中望CAD和元素文件，

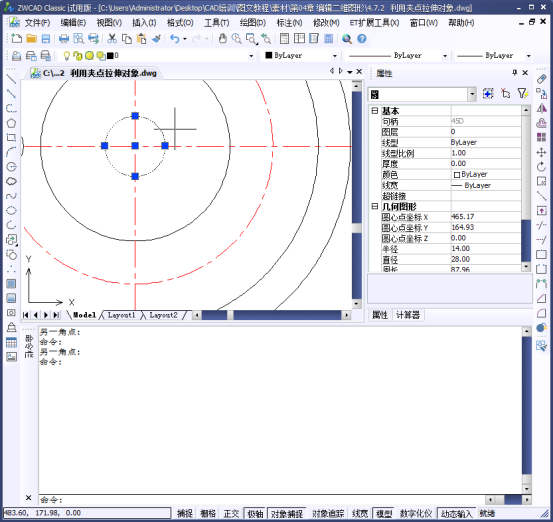

2.我們選中圓心處的小圓，讓他處于夾點的狀態，參考下圖。

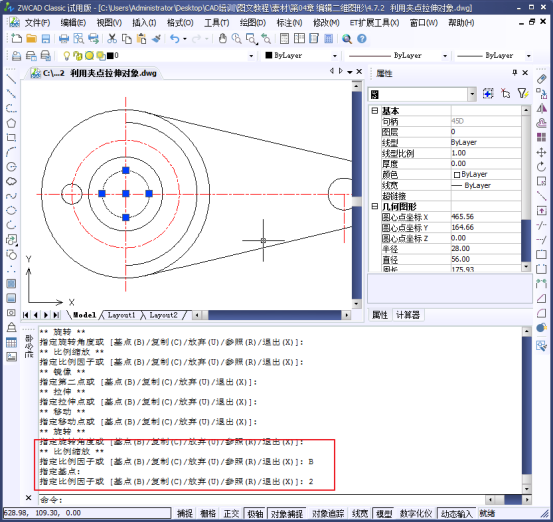

3.然后我們選中圓心，然后按enter鍵，來卻定進去【縮放】模式，通過按enter切換模式，選擇通過【基點】來縮放，縮放比例為【2】，參考下圖。

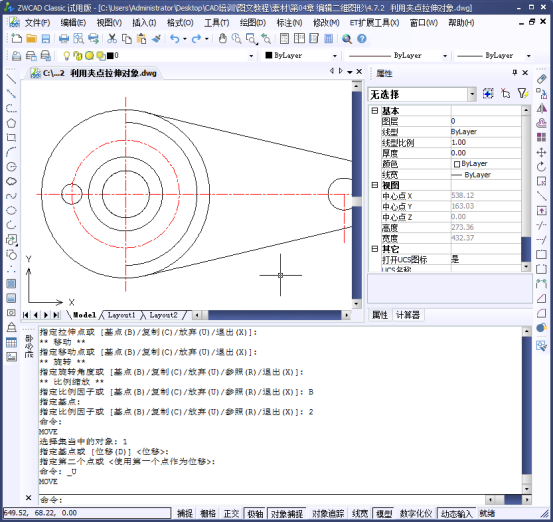

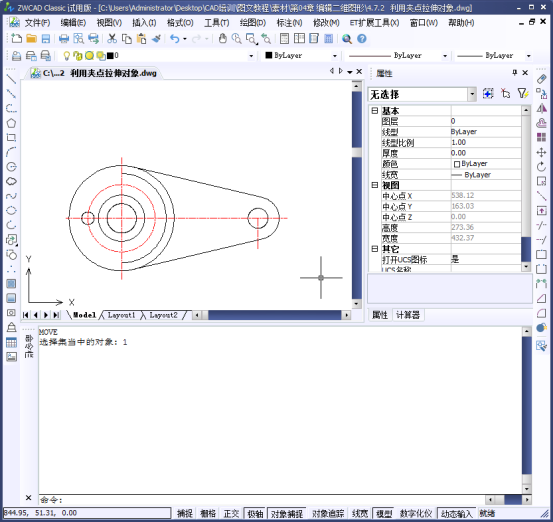

4. 最后，完成縮放我們就退出即可得到下圖的圖形。
如何利用CAD夾點鏡像對象
利用夾點鏡像功能，我們可以沿著某鏡像軸鏡像復制圖形。
我們看看操作實例
1.還是使用上面完成的圖形。

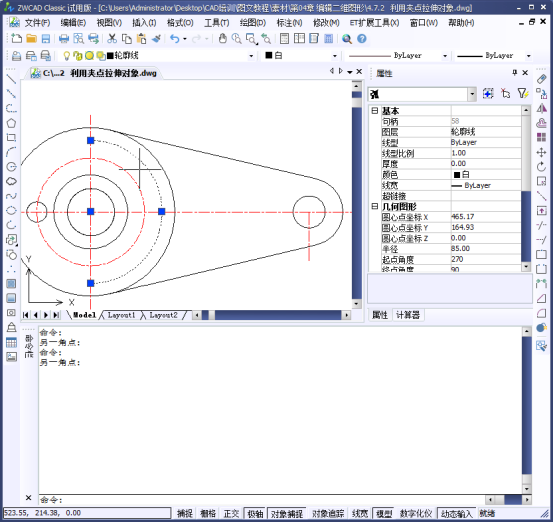

2.然后我們選擇未完成的圓弧，使其處于夾點狀態，參考下圖。

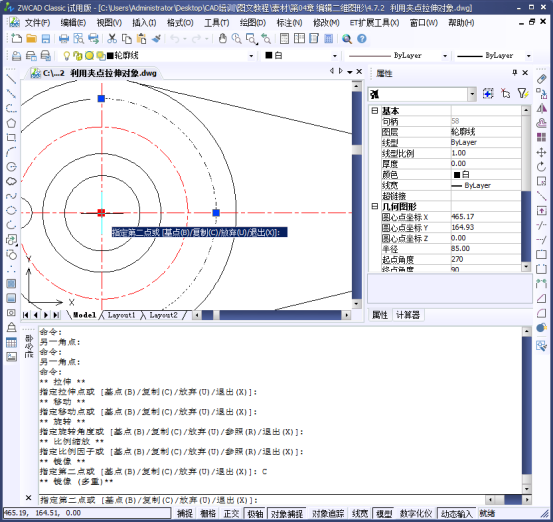

3.我們選擇在圓心的點，然后按enter鍵進入【鏡像】模式，通過復制選中的圓弧，進行鏡像操作，進行基點的選擇，然后捕捉中心線上的一個端點和終點即可，參考下圖。

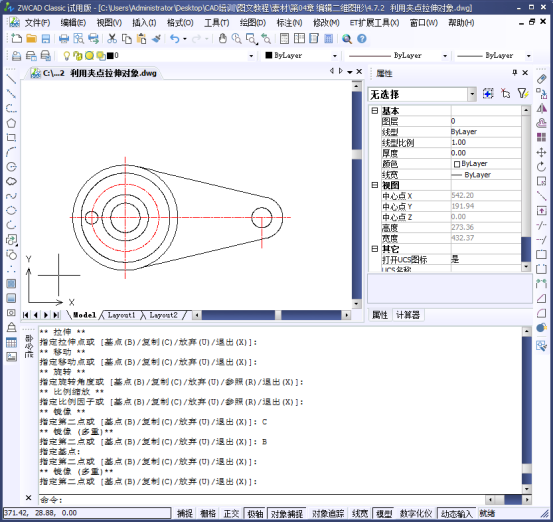

4. 最后我們可以得到復制好的圖形了，參考下圖。
以上。
