大家日常認知的【格式刷】，是可以把原格式復制到新的內容上，而在CAD中，可以實現這一效果的功能就是【特性匹配】了。

今天就跟大家詳細介紹一下這個功能。

CAD命令行輸入命令【MATCHPROP】或點擊【修改菜單】-【特性匹配】即可調用。

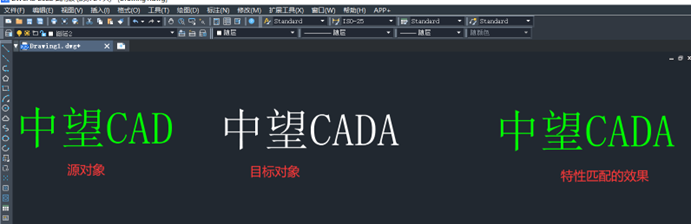

在執行特性匹配命令以后根據命令行提示，需要先選擇源對象，再次選擇目標對象，即可將源對象的特性復制到目標對象。

只有特性會被復制，而非對象本身。

在特性匹配中輸入S即可調出特性設置對話框， 從中可以選擇要將哪些對象特性復制到目標對象。

默認情況下，將選擇【特性設置】對話框中的所有對象特性進行復制。

在特性設置中除了基本特性以外還包含了一些特殊的特性，例如標注、文字、多段線等相關特性。

標注特性

除基本的對象特性之外，將目標對象的標注樣式更改為源對象的標注樣式。此選項僅適用于標注、引線和公差對象。

多段線特性

除基本的對象特性之外，將目標多段線的寬度和線型生成特性更改為源多段線的寬度和線型生成特性，但要注意：

1、源多段線的擬合/平滑特性和標高不會傳遞到目標多段線。

2、如果源多段線具有不同的寬度，則其寬度特性不會傳遞到目標多段線。

有同學問，遇到無法匹配的情況是什么原因造成的呢？

進行特性匹配時，只能匹配目標對象和源對象之間的公共特性。

例如源對象是文字，目標對象是填充，就只能匹配圖層、顏色、線型、線寬這些通用的對象屬性，如果遇到文字和文字之間特性匹配異常的情況，需要留意一下兩個文字之間的區別。

而在CAD中，文字分為兩種，一種是單行文字，一種是多行文字。

多行文字具有很多單行文字所不具備的特性，例如多行文字對象可以設置總體的顏色和文字樣式，也可以為每行甚至每個文字設置字體、顏色，這些在多行文字編輯器內部設置的特征，兩者之間是無法進行匹配的。

如果發現多行文字內部單獨設置了顏色和字體，又希望用格式刷來改變他的特性，可以這樣處理：

雙擊多行文字，進入文字編輯器，將多行文字的格式刪除，即可實現特性匹配。

你學會了嗎？
