河南科技大學 韓順訓

       對于一個學工業設計的菜鳥來說，要掌握一門三維CAD設計技術太難，面臨操作繁瑣、命令繁多等情況，難道學習三維設計軟件就這么難嗎？直到在論壇上看到入門設計師用中望3D繪制出很炫很酷的作品，才發現原來國產三維CAD軟件更加易學易用，從此我慢慢關注中望3D，并已基本熟悉掌握一些技巧。下面，我以設計一款創意鬧鐘為例，向大家展示我的學習創作過程。

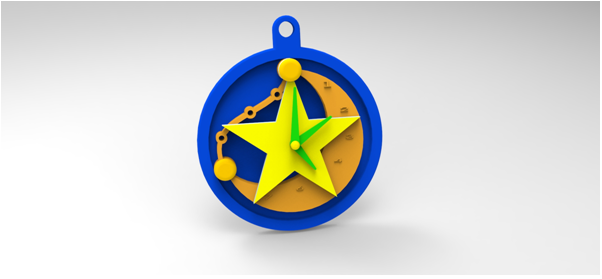

                                                                    圖表 1用三維CAD設計出的創意鐘表

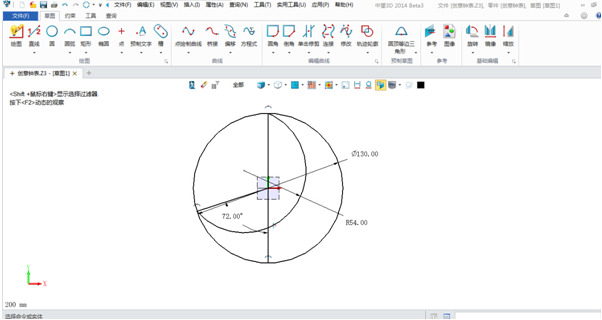

        第一步：選擇XY平面，插入草圖，繪制如圖所示的月牙草圖：


圖表 2用中望3D繪制的月牙草圖

       然后單擊修剪，修剪多余的線條，點擊退出，進行拉伸。

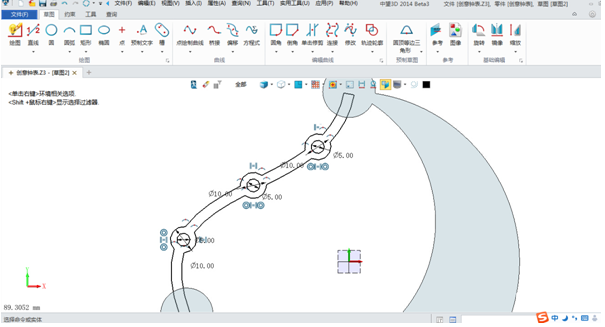

       第二步：在中望3D的XY平面內插入草圖，繪制月亮的珍珠鏈條，如圖：

圖表 3用中望3D繪制珍珠鏈條

       第三步：繪制完草圖后，點擊退出，進行拉伸。用中望3D的預制文字命令，繪制時間數字等，完成月亮建模，整個三維建模過程高效快捷，僅需三步即可：

圖表 4用中望3D快速完成建模

       第四步：裝配零件，如鐘表背部和月亮的裝配，首先將背部固定，然后在裝配中選擇對齊命令，選擇月亮圓孔的圓邊和底部圓孔圓邊，選項選擇重合，點擊確定完成裝配，最后大家可以按照這個圖紙給出的零件完成裝配，如圖：
圖表 5用中望3D完成零部件裝配

        四步就完成了鐘表的設計，用三維設計軟件中望3D進行創作確實更快更便捷。其實在運用中望3D裝配鐘表時總會出現拖拽單個零件另一個也跟著亂動的情況，導致無法找到合適的位置裝配，后來使用固定命令才解決這個問題?？梢姡胱鰝€三維CAD設計高手就不要怕麻煩，堅持進行修改和完善，最后會有所收獲的，希望大家在三維CAD學習上更進一步。另外，中望3D針對初學者提供完善的培訓機制，保證學習的便捷性和靈活性，且時間長期有效，有興趣的朋友們可以看過來哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html
