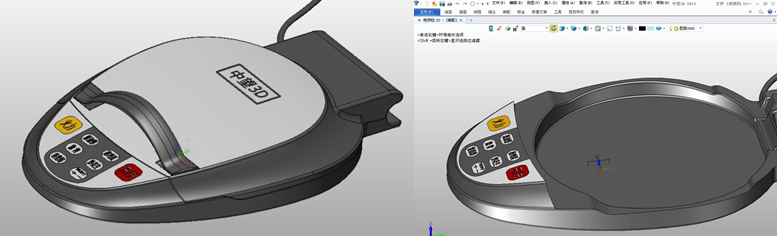

上一期已經跟大家分享了電餅鐺的大體輪廓建模，今天教大家如何用中望3D快速地完成電餅鐺的底座三維CAD設計，結合中望3D人性化的功能指引和獨創的混合建模技術，初學三維CAD設計的你，也可以輕松完成復雜的三維CAD圖紙作品。完整的電餅鐺三維CAD圖紙，包括主體輪廓、底座、蓋子，都可以在中望3D技術交流區免費下載（http://www.hg0831.cn/community/thread-11281-1-1.html）。


三維CAD中望3D快速設計電餅鐺教程（中）：底座建模

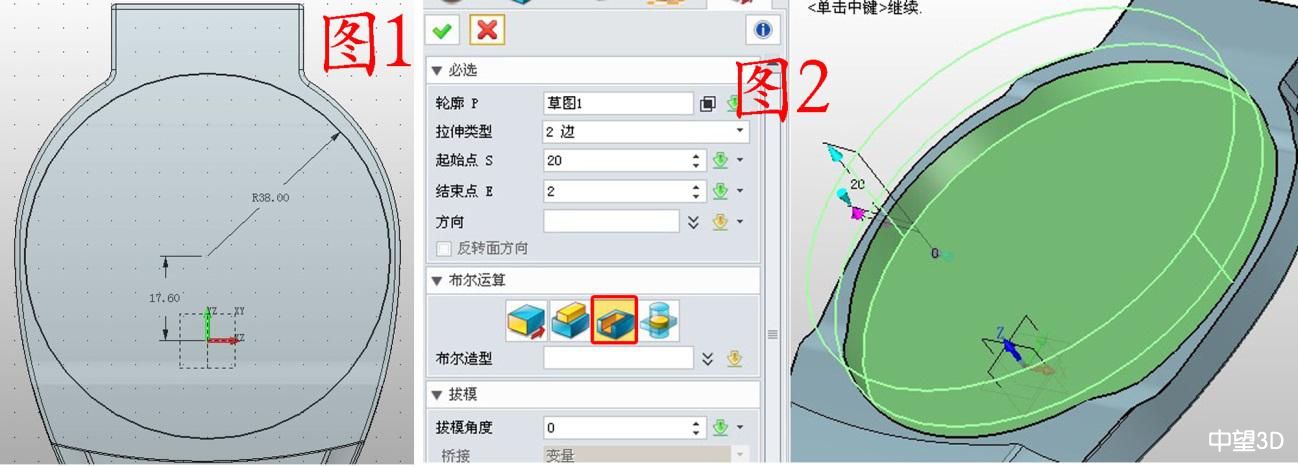

      1. 在左側“底座”組件上右擊，點擊“編輯”，快速進入編輯狀態。在XY面插圖草圖1，繪制圖1所示的圓，參數如圖；用拉伸的減運算拉伸草圖1，參數如圖2。

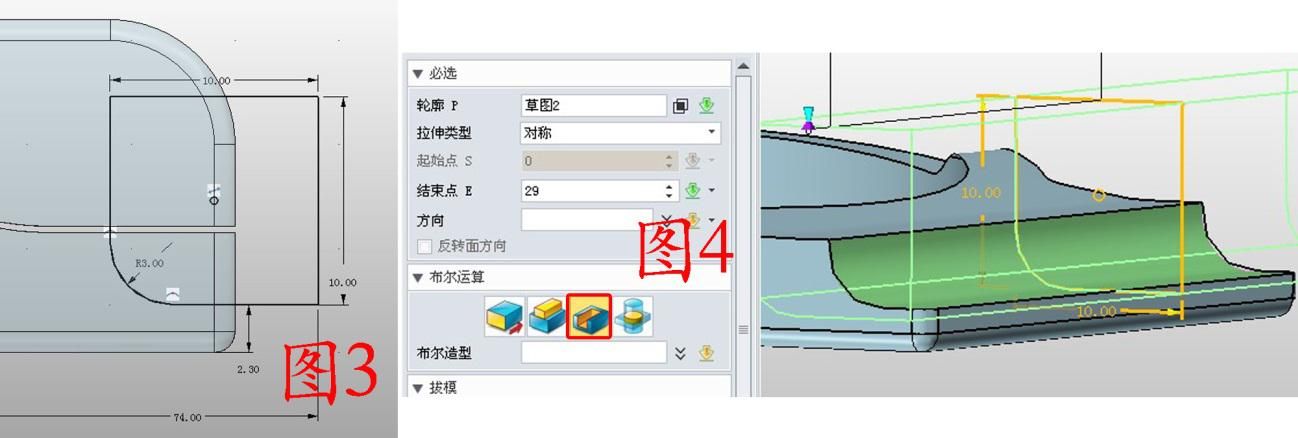

        2. 在YZ面插入草圖2，繪制圖3所示的圖形，注意繪制完成后將有圓角部分的線連接成整體，這樣拉伸出來比較美觀；用拉伸的減運算拉伸草圖2，如圖4。

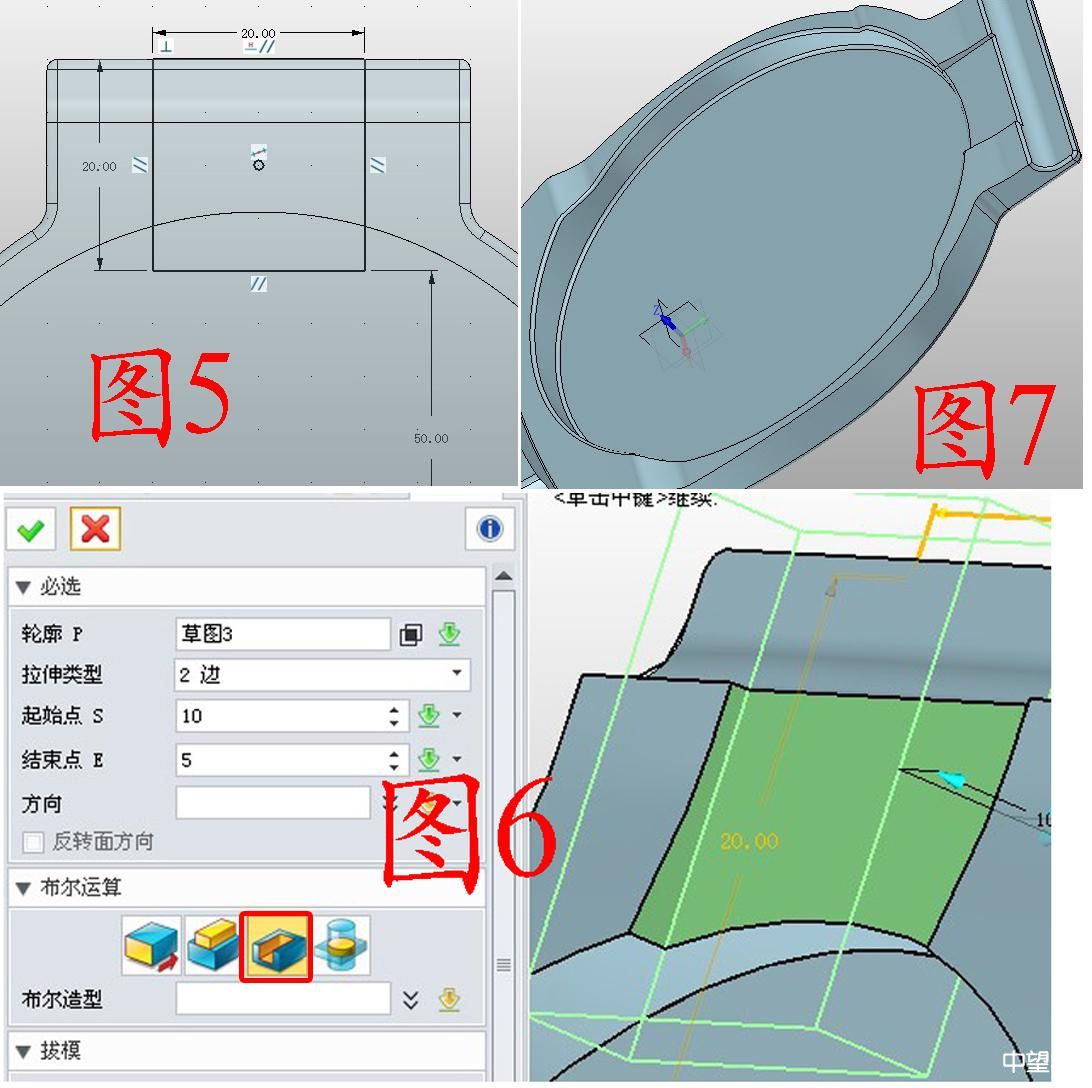

       3. 在XY面插入草圖3，繪制圖5所示的矩形；還是用減運算拉伸草圖3，如圖6；將邊緣部分做圓角，如圖7。

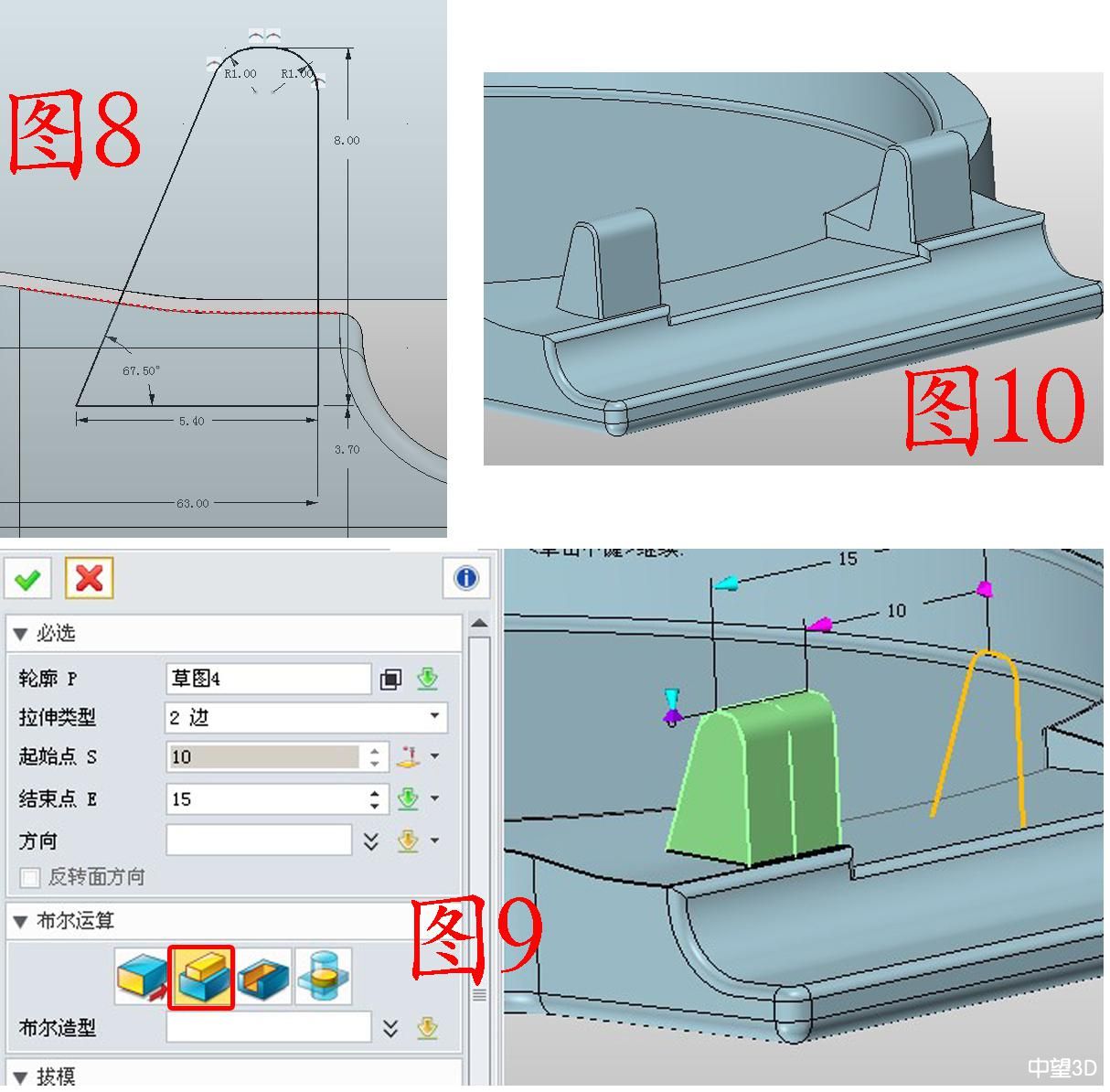

       4. 在YZ面插入草圖4繪制圖8所示的圖形，還是要注意連接曲線；點擊拉伸——加運算，拉伸草圖4，注意，在“保留輪廓”前打勾；同理再次拉伸草圖4，成對稱造型，此時將保留輪廓”前的勾去掉，再在邊緣做圓角處理，如圖10。

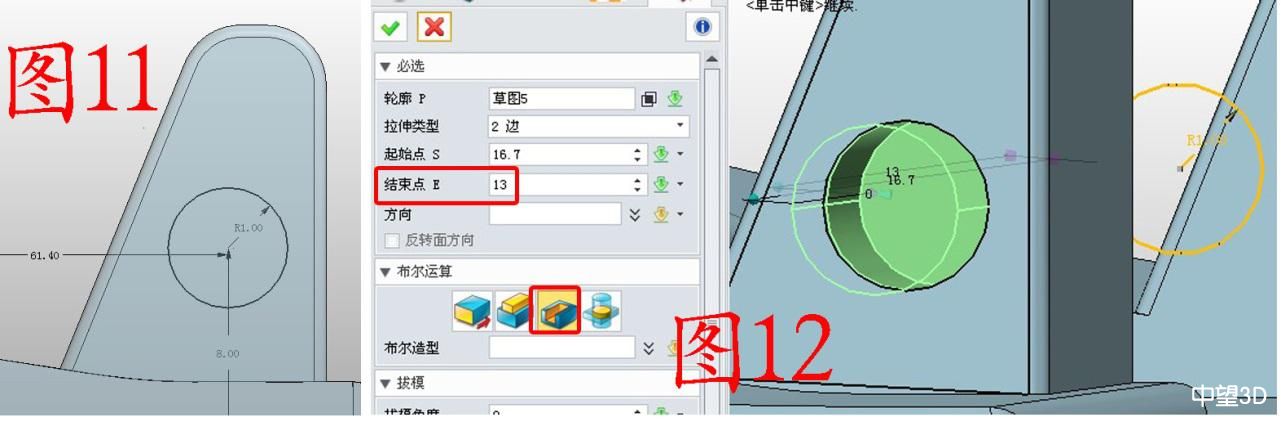

       5. 在YZ面插入草圖5，繪制圖11所示的圓，參數如圖；用減運算拉伸草圖5，注意，“起始點”可以用捕捉的方式獲?。ㄔ谧鲌D區右擊“目標點”，將鼠標放在起始部位點擊即可），還是保留輪廓，做另一側的拉伸，如圖12，此時“結束點”是13，要記住13這個數據，因為后面還要用到，當然是其他適當?shù)臄?shù)字也可以，不過后面要和后面涉及到的一個參數一致。

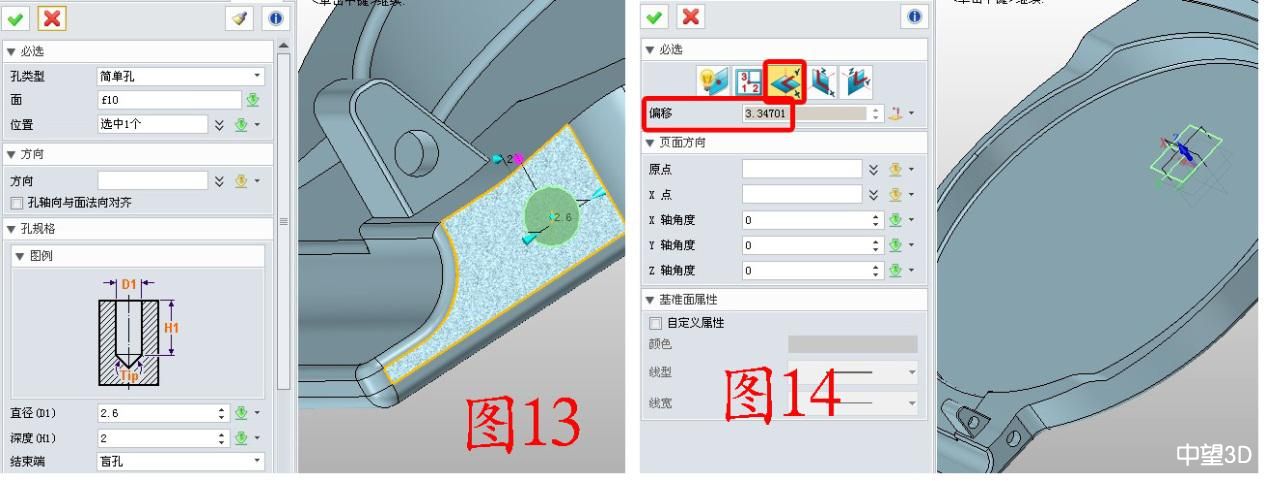

       6. 點擊造型——孔，在圖13所示的位置打孔，參數如圖13；插入XY基準面，“偏移”數據用捕捉的方式獲取，此時右擊作圖區，選擇“曲率中心”將鼠標放在孔的邊緣，點擊即可獲得參數，如圖14。

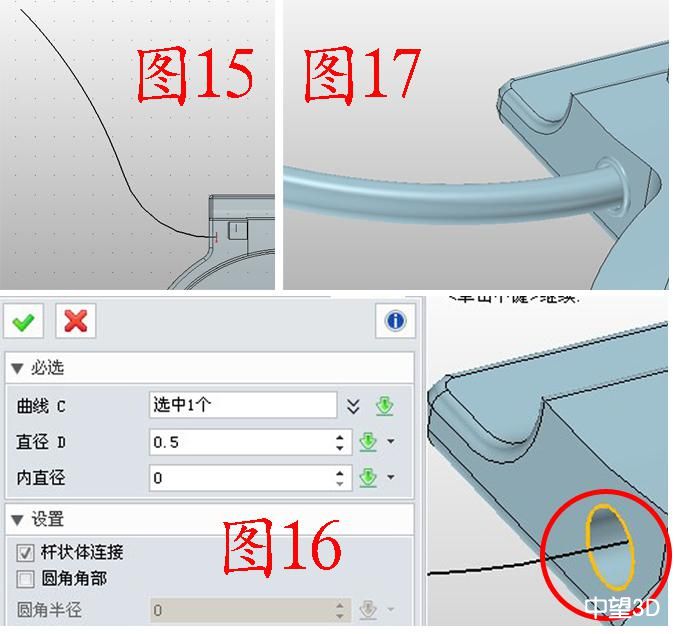

       7. 在基準面上插入草圖6，繪制圖15所示的樣條曲線；點擊造型——桿狀掃掠，曲線選擇孔的邊緣（圖16紅圈所示），直徑為0.5；同理，將草圖6也用桿狀掃掠處理，效果如圖17。

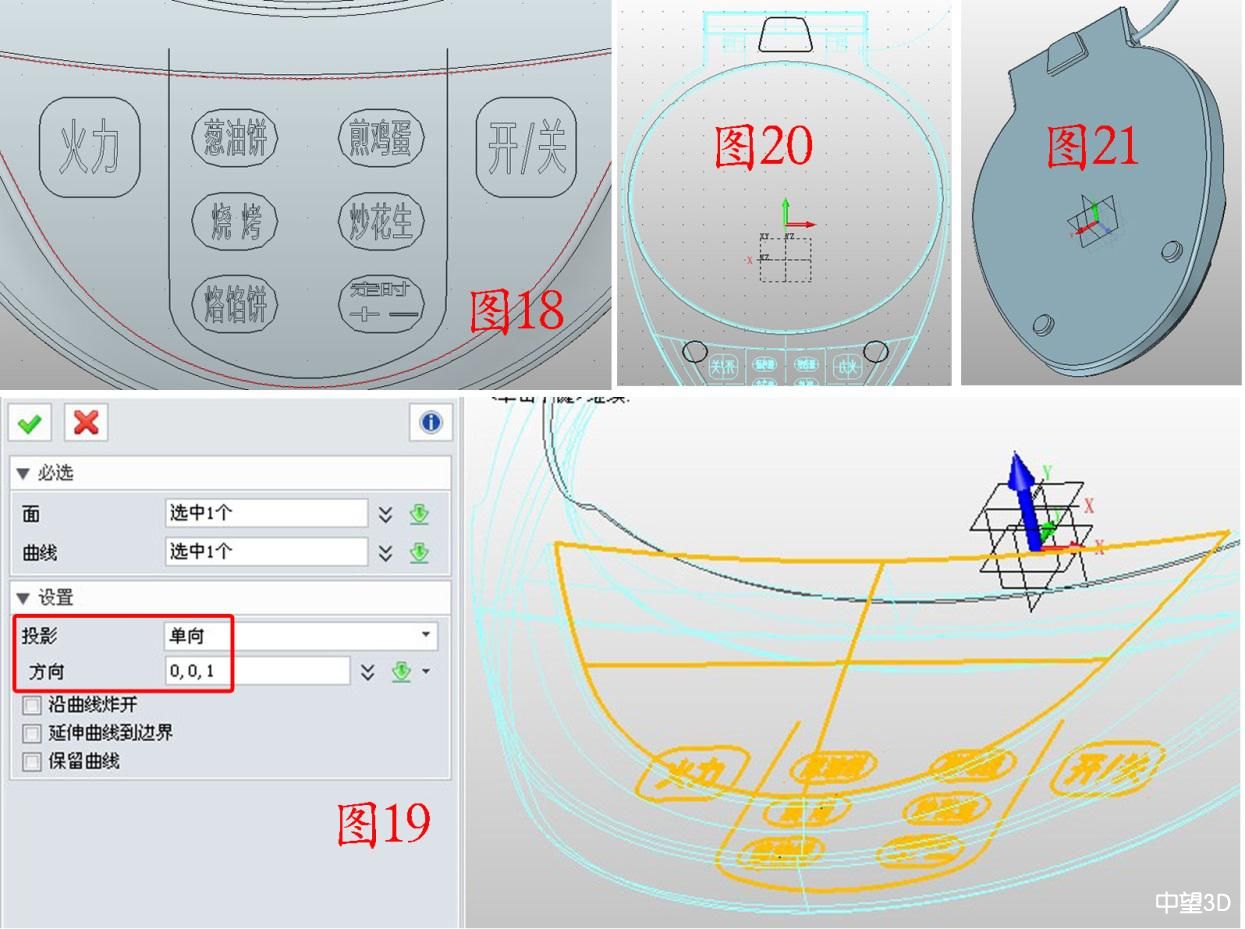

       8. 在XY面插入草圖7，繪制圖18所示的圖形并用文字工具編輯文字，繪制完成后將字體炸開（選中文字，點編輯——炸開），否則后面無法編輯；點擊曲面——曲線分割，“面”為圖19所示的面，“曲線”為草圖7，投影方向為Z軸正方向，分割面后便于后面的上色；在XY面插入草圖8，繪制圖20所示的圖形，并用加運算拉伸草圖8，再做圓角邊，效果如圖21。


       至此，底座的三維CAD設計就完成了，最后一期教程將跟大家分享電餅鐺的最后一部分——蓋子的三維CAD設計。如果在學習這個電餅鐺三維CAD設計時，有任何疑問，可以參加中望3D的線上培訓，專家老師會及時解答你，并輔導你更充分地利用中望3D人性化的功能操作指引，學習中望3D2014SP版新功能，最快地熟悉三維CAD軟件操作，設計出優秀的作品。還可以參加火熱進行中的第三屆中望3D全球創新設計大賽，贏取高達十萬元的大獎！點擊 http://tu.vx.com/contest/show/13.html查看大賽詳情。
