10月8日，第三屆中望3D全球創新大賽（http://tu.vx.com/contest/show/13.html）就正式開始了，參賽作品可以是跟生活相關的任一家居用品，比如臺燈、餐具、家具、小電器等。為幫助大家暖身參賽，小編跟大家分享一款用三維CAD設計的電餅鐺設計實例教程，是由中望3D技術粉絲傾力編寫，非常詳盡，包括三部分，第一部分是主體輪廓的建模，第二部分是底座的建模，第三部分是蓋子的建模。即使是初學三維CAD設計的朋友也能輕松掌握！今天先教大家如何通過中望3D這款易學易用的三維CAD軟件來完成主題輪廓的三維CAD設計。

用三維cad中望3D快速設計電餅鐺

       完整的電餅鐺三維CAD圖紙，包括主體輪廓、底座、蓋子，都可以在中望3D技術交流區免費下載（http://www.hg0831.cn/community/thread-11281-1-1.html）。

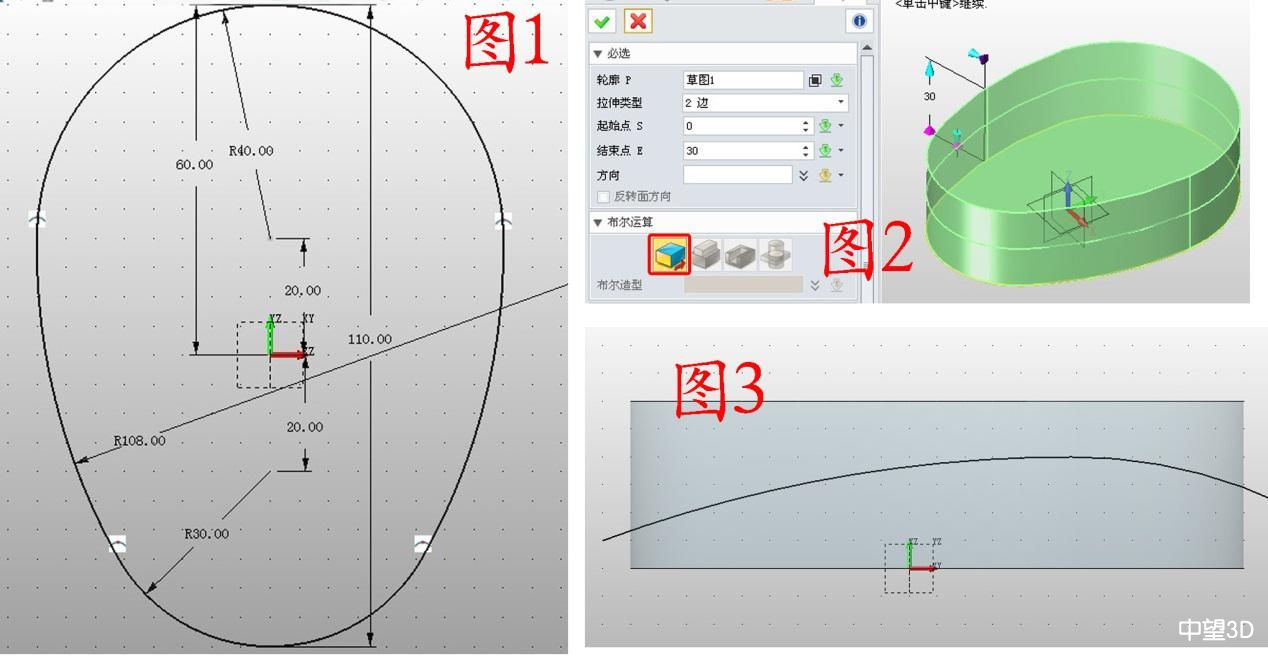

       1. 在XY面快速插入草圖1，繪制圖1所示的圖形，數據如圖（4段弧線相切連接），繪制完成后點擊“連接”，將其連成一個整體；點擊造型——拉伸，拉伸草圖1，數據如圖；在YZ面插入草圖 2，繪制圖3所示曲線，大致相似即可。

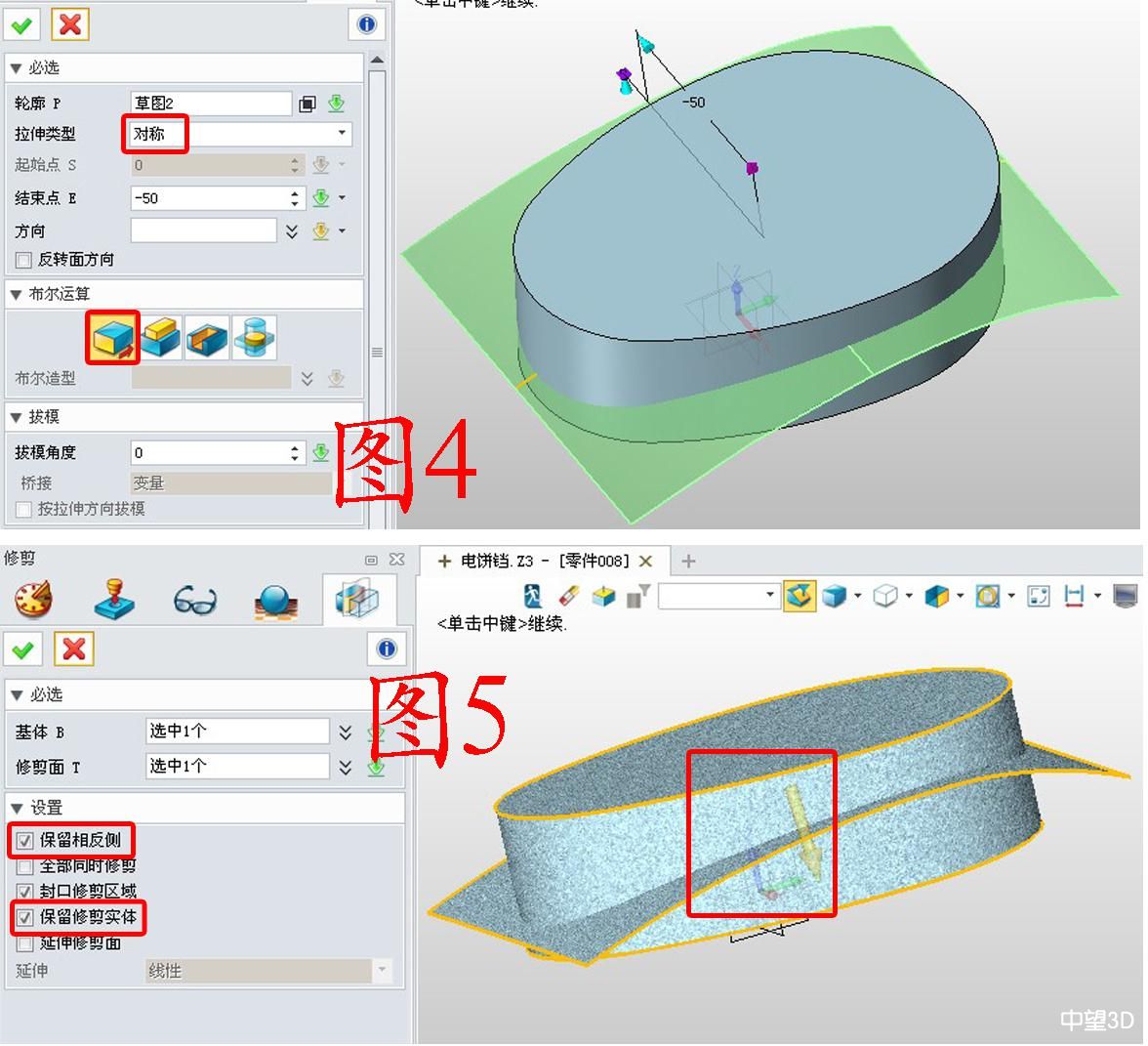

       2. 點擊拉伸——基體，拉伸草圖2，形成曲面，命名為曲面1，如圖4；點擊造型——修剪，“基體”為實體造型，“修剪面”為曲面1，如圖5，注意紅框中黃色箭頭的方向?yàn)橐Ａ舻姆较?。另外，在保留修剪體的前面打鉤，保留曲面1。

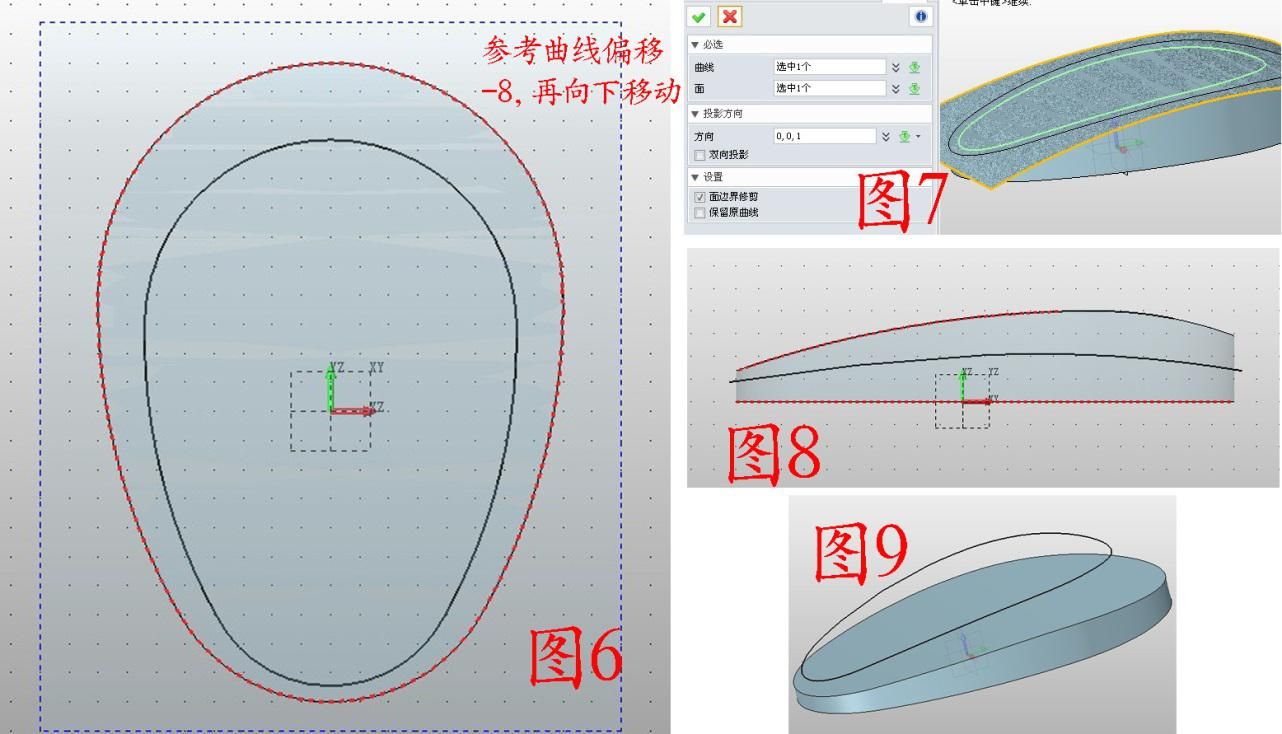

        3. 在XY面插如草圖3，繪制圖6所示的閉合曲線（繪制技巧：將紅色虛線所示的部分設置成參考曲線，點擊偏移，將紅色虛線偏移-8，偏移后即可得到黑色的實線，由于版本不同，有些偏移后可能還是紅色虛線，此時在虛線上右擊，點擊即可轉化成可編輯的實線，然后再將其向下移動一點距離）；點擊線框——投影到面，曲線選擇草圖3，面選擇曲面1，如圖7，投影后的曲線命名為曲線1，隱藏曲面1；在YZ面插入草圖，繪制圖8所示的曲線，然后按照步驟2的方法，先拉伸在修剪，效果如圖9。

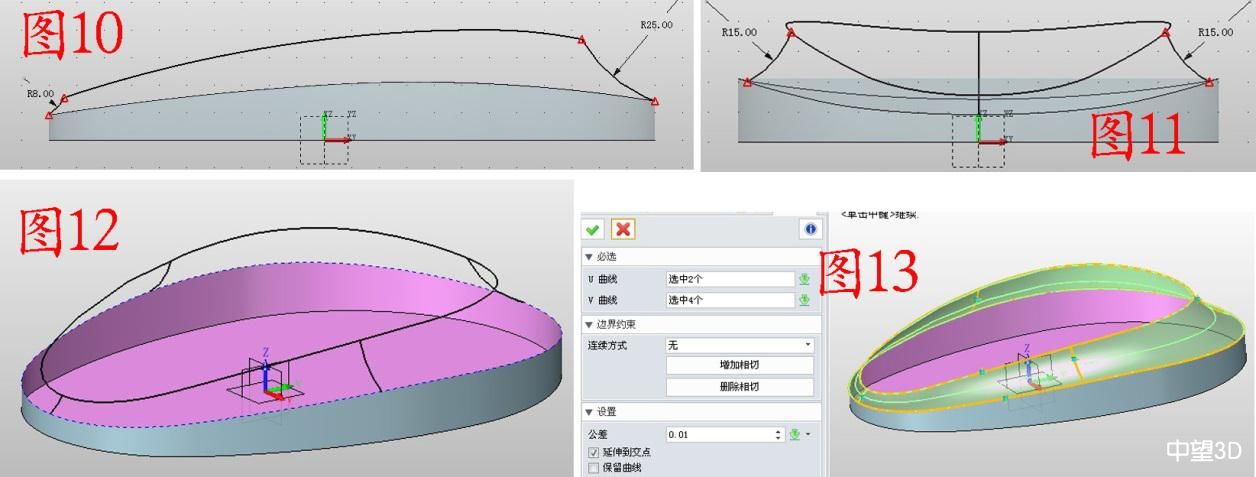

        4. 在YZ面插入草圖，點擊參考曲線——相交曲線，按照圖10設置出參考點，分別在兩個參考點間繪制半徑為8和25的弧線，分別命名為曲線2、曲線4；同理，在XZ面插入草圖，繪制兩個半徑均為15的圓弧，分別命名為曲線3、曲線5，如圖11；將實體造型的上表面刪除，將開放邊命名為邊1，如圖12；點擊曲面——U/V曲面，“U曲線”為曲線1、邊1，“V曲線”為曲線2、3、4、5，如圖13。

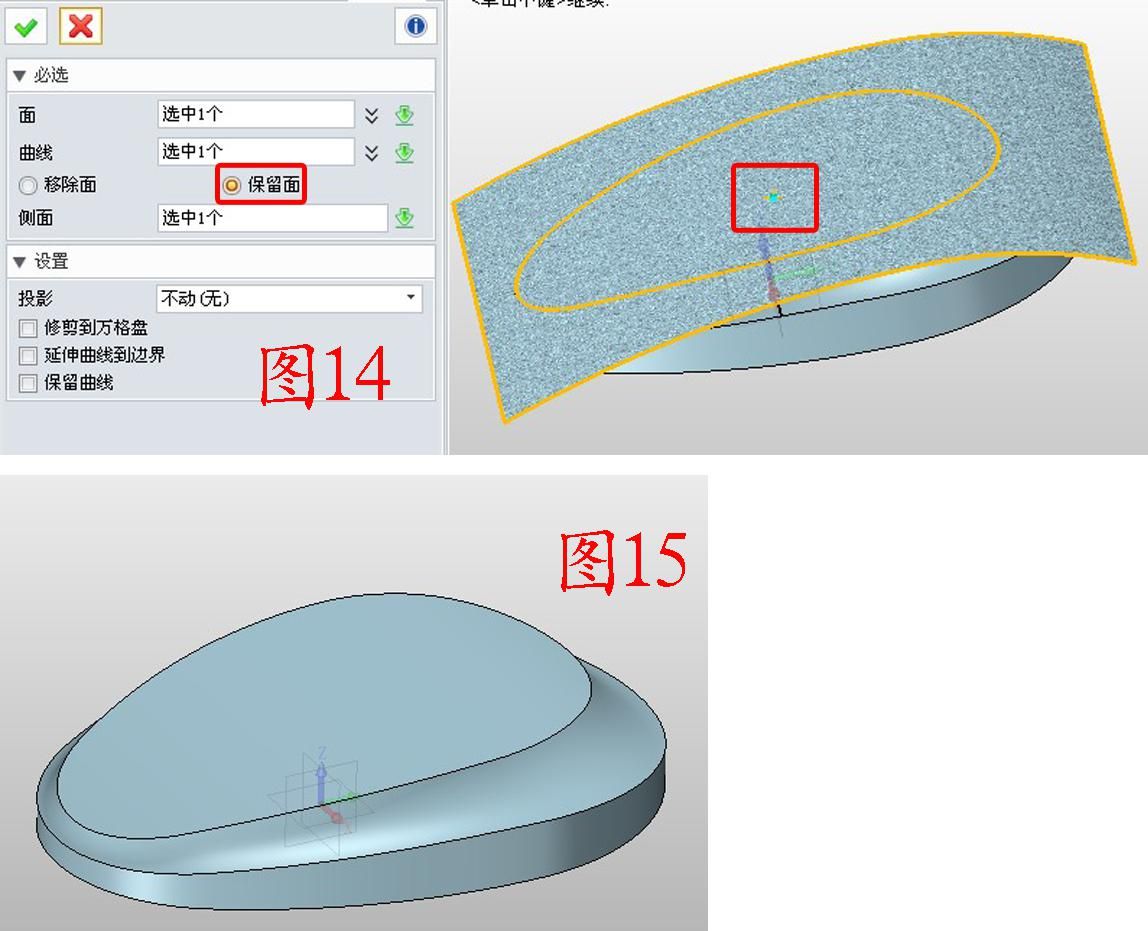

        5. 顯示出曲面1，點擊曲面——曲線修剪，面選擇曲面1，曲線為圖13中開放邊，注意“保留面”選擇“圈”內的部分，如圖14；點擊修復——縫合，選中所有部分進行縫合，效果如圖15。

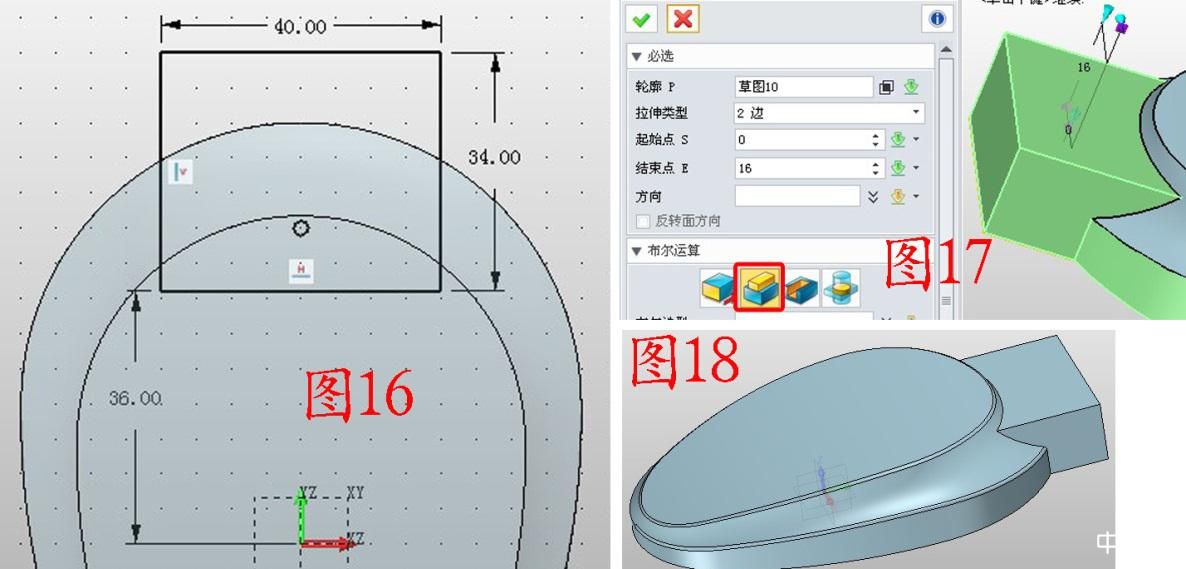

       6. 在XY面插如入草圖4，繪制圖16所示的矩形，參數如圖；點擊拉伸——加運算，拉伸草圖4，數據如圖17；將上蓋邊緣做圓角處理，如圖18所示；

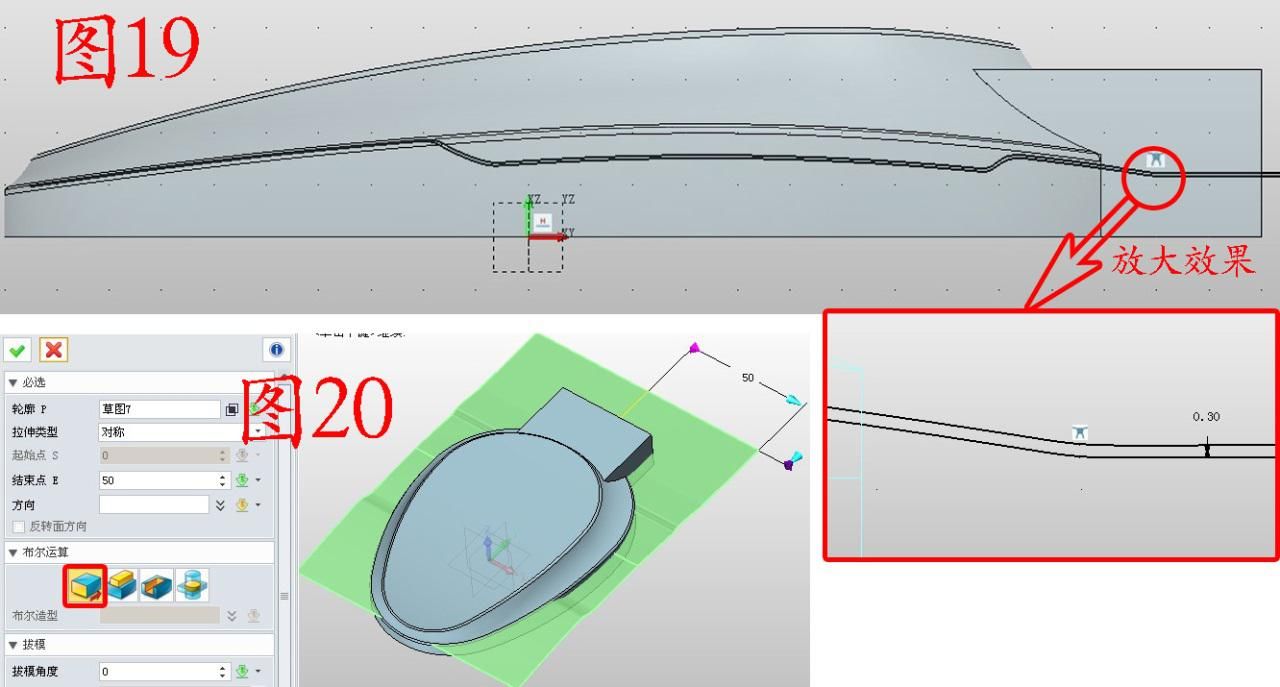

       7. 在YZ面插入草圖5，繪制圖19所示的圖形（是兩條間距為0.3的閉合圖形）；點擊拉伸——基體。拉伸草圖5，參數如圖20。

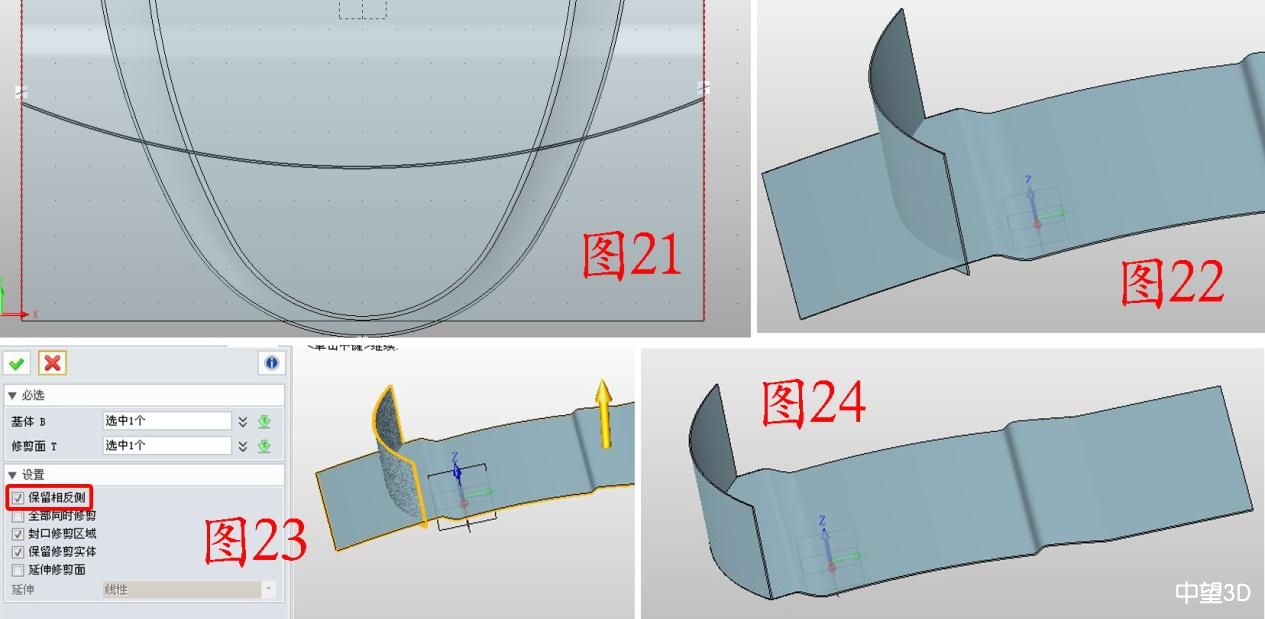

       8. 在XY面插入草圖5，同理繪制圖21所示的閉合圖形，退出草圖后拉伸草圖5，隱藏電餅鐺造型，如圖22；點擊造型——修剪，“基體”為豎直實體，“修剪面”為水平實體的上表面，注意保留方向，如圖23；同理，修剪成圖24所示的造型。

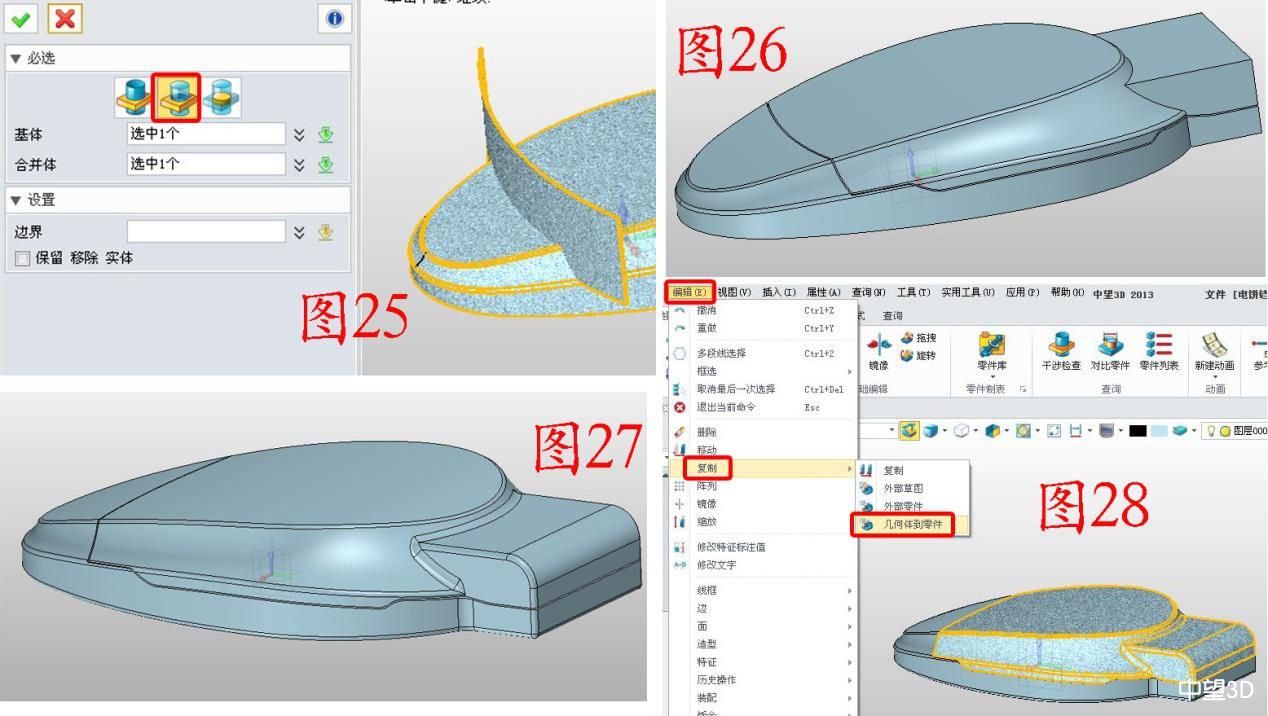

       9. 顯示出電餅鐺造型，點擊造型——組合——減運算，“基體”為電餅鐺造型，“合并體”為豎直實體，如圖25；同理再次組合水平實體，效果如圖26；將造型邊緣做圓角處理，如圖27。


       此時，大體輪廓就輕松完成了，而且分成了上下兩部分，選擇上半部分，點擊編輯——復制——幾何體到零件，命名為“上蓋”；同理將下半部分命名為“底座”。退出編輯，新建一個文件，命名為“裝配”，點擊插入組件，分別將“上蓋”和“底座”插入，注意插入時坐標均為“0,0,0”。下一期的教程將教大家如何繪制底座。
       如果在學習這個電餅鐺主題輪廓三維CAD設計時，有任何疑問，可以參加中望3D的線上培訓，專家老師會及時解答你，并輔導你更充分地利用中望3D人性化的功能操作指引，學習中望3D2014SP版新功能，最快地熟悉三維CAD軟件操作，設計出優秀的作品。還可以參加火熱進行中的第三屆中望3D全球創新設計大賽，贏取高達十萬元的大獎！點擊http://www.zw3d.com.cn/special/list-98.html  下載最新版中望3D2014Sp，參與免費培訓，設計更優質的作品問鼎全球最佳設計師。
