作者：李樹峰

         我是一名剛從院校出來工作的設計師，目前服務于一家制造業企業。平時主要用solidworks和UG進行產品的建模設計，一次偶然機會接觸到客戶遞交的工程圖紙是用國產三維CAD中望3D建模繪制，詫異國產軟件中望3D的強大建模功能，完全不遜色solinworks、UG。因此對中望3D進行研究，并對照其自帶的“邊學邊用”的中望3D教程，主要運用草圖，拉伸，旋轉，面偏移，U/V曲面等功能命令，結果非常快速繪制出迪拜酒店模型，該設計的重點和難點是模型正面的曲面制作，但只要能把握正確的思路，用中望3D2014就能很輕松地完成，下面簡單講解設計過程，分享給各位學弟學妹。
中望3D輕松完成迪拜酒店模型設計

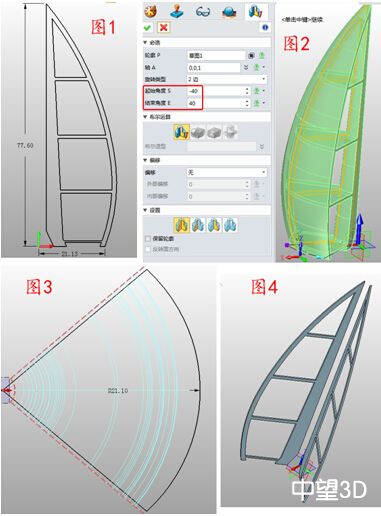

       1.首先在XZ面繪制草圖1，如圖1；將草圖1向兩側各旋轉40度，如圖2；在XY面插入草圖2，繪制如圖3所示的圖形，用拉伸——減運算拉伸草圖2，效果如圖4。

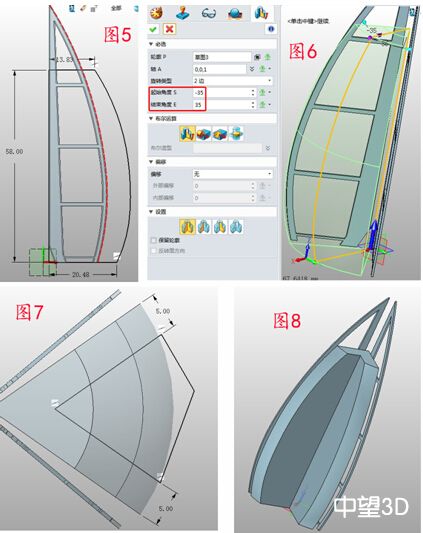

       2.接著在XZ面繪制草圖3，如圖5；將草圖3向兩側各旋轉35度，如圖6；在XY面插入草圖4，繪制如圖7所示的圖形，用拉伸——減運算拉伸草圖4，效果如圖8。

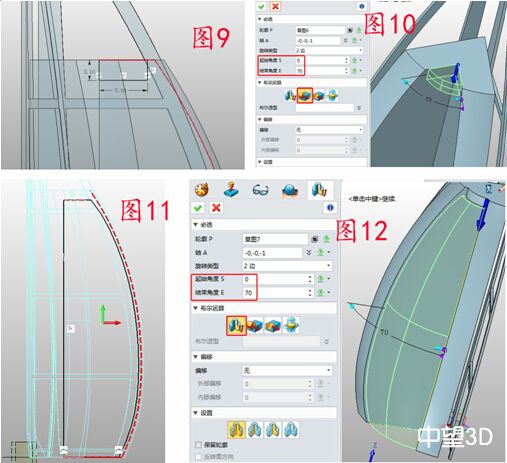

       3.在模型內槽表面插入草圖5，繪制如圖9所示的圖形；將草圖5旋轉70度，數據如圖10；在相同的位置再次插入草圖6，繪制圖11所示的圖形并旋轉，數據如圖12。

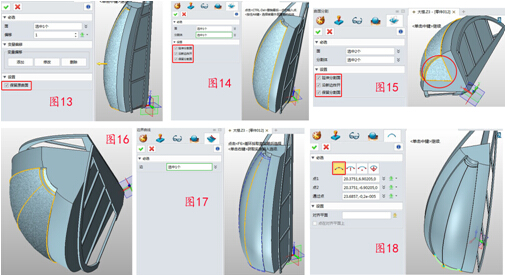

       4.點擊曲面——面偏移，把圖13所示的面向外偏移一定距離；點擊曲面——曲面分割，面選擇偏移后的面，分割體選擇XZ面，如圖14；再次應用曲面分割，面選擇偏移并分割后的兩個面，分割體選擇圖15所圈定的面以及其對應的頂面（圖16所示）；點擊線框——邊界曲線，提取圖17所示的黃色曲線，并將弧面隱藏；點擊線框的弧線工具，如圖18，用三點方式繪制弧線。在這點上我不得不贊嘆中望3D的曲面建模功能真的很快捷方便，大大提升設計師的效率。

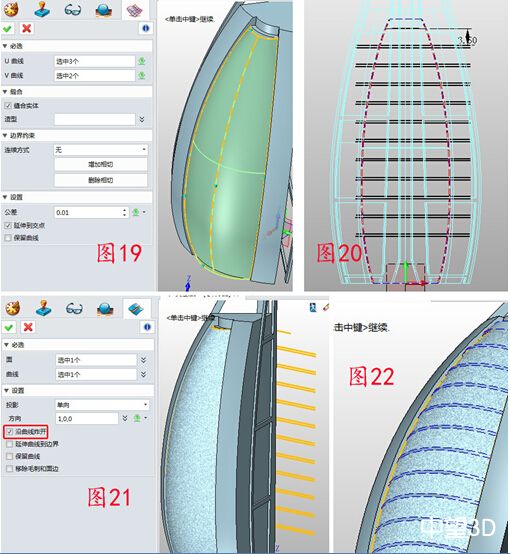

        5.點擊曲面——U/V曲面，如圖19所示組弧面；在YZ面插入草圖7，繪制圖20所示的線段，注意數量和間距，大體差不多即可；點擊曲面——曲線分割，面選擇弧面，曲線選擇草圖7如圖21，注意在沿曲線炸開前打勾；隱藏多余的弧面，效果如圖22。對比其他三維設計軟件，中望3D一點不遜色，在U/V曲面上讓設計師用得非常得心應手。

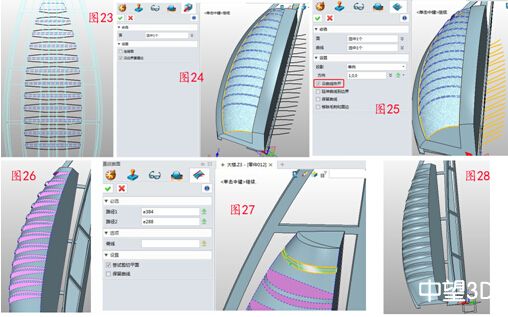

        6.在YZ面插入草圖8，繪制一組弧線，如圖23，注意位置；點擊曲面——炸開，選擇圖24所示的曲面，將其炸開，目的是分離這個面；點擊曲面——曲線分割，面選擇分離后的弧面，曲線選擇草圖8，如圖25，注意在沿曲線炸開前打勾；隱藏多余的曲面，如圖26；點擊曲面——直紋曲面，照圖27所示修補曲面，效果如圖28。

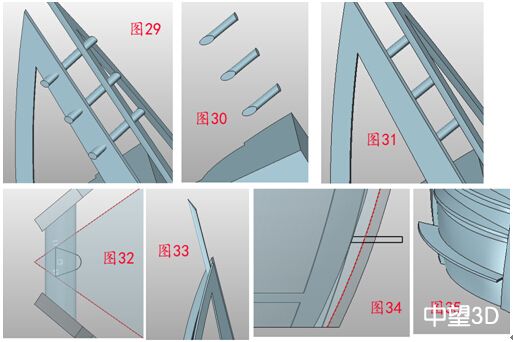

         7.在XZ面插入草圖并拉伸出三個圓柱，效果如圖29，在XY面插入草圖，然后用拉伸的減運算修建三個圓柱，效果如圖30、31；同理依據圖32的草圖拉伸出柱體，并修剪，如圖33；在XZ面插入草圖9，繪制圖34所示的圖形，用旋轉工具左右各旋轉35度，效果圖如圖35。

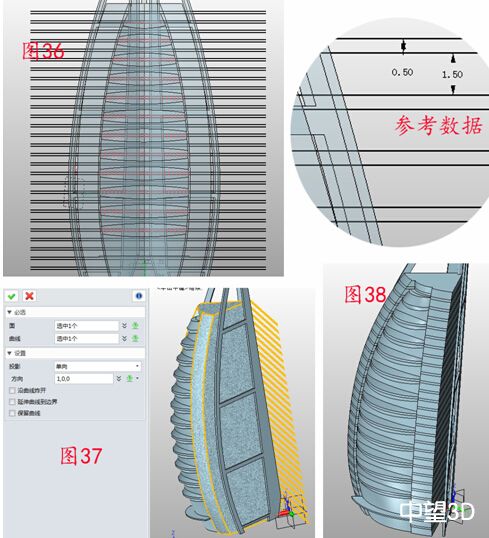

       8.這一步驟的目的是把樓體分割開來便于上顏色。在YZ面插入草圖10，繪制一組平行線，參考圖如圖36；點擊曲面——曲線分割，利用草圖10把樓體進行分割，如圖37，注意，選擇面的時候可以把過濾器置為“造型”，直接點擊樓體即可選中所有的面，效果如圖38。

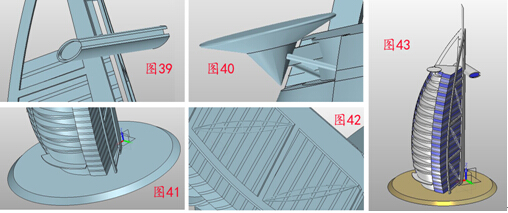

       9.由于篇幅限制，圖39——圖42的幾個細節部分就不詳細介紹了，也是用常用的工具實現的，比較簡單，可以當做練習自己做一下，不清楚的地方可以在論壇上交流。用視覺樣式的面屬性對模型各個部位上色，最終效果圖如圖43。



       經過以上的操作設計步驟，迪拜酒店模型的三維建模就大功告成了。這個作品比較簡單，只用到草圖、拉伸、曲面建模等功能，整個流程非常得心應手，流程快捷。通過這次迪拜酒店模型的設計，加深我對中望3D的認識，從而對中望3D的其他功能更加期待，接下來我還會用中望3D嘗試完成其他作品的設計，和各位學弟學妹共同分享！
