BOM表(物料清單)功能在制造企業的工程部和采購部使用頻率非常高,特別是如何高效地配置出符合企業標準和客戶要求的物料清單,對企業的成本控制和銷售運營都至關重要。因此,今天邀請了三維CAD/CAM專業培訓師William與大家分享BOM表兩個重點的使用,如何巧用中望3D2015這款易學易用的三維設計軟件,快速生成BOM表,并根據企業自身的三維CAD使用需求,創建BOM表的模板,提高工程部與采購部的協作效率,優化企業采購成本。

 一、如何快速生成標準BOM表

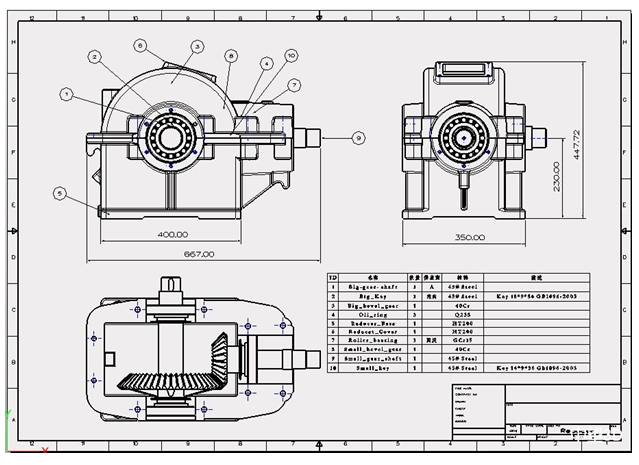

 在學習定制化BOM表模板之前,需要先掌握如何通過三維設計軟件生成BOM表。中望3D的BOM表是針對裝配級別的,主要流程是:裝配零件→編輯零件寫入標準屬性→工程圖→創建BOM表。以下圖的減速箱裝配工程圖為例,通過中望3D可以非常輕松地創建基本的標注和BOM表。

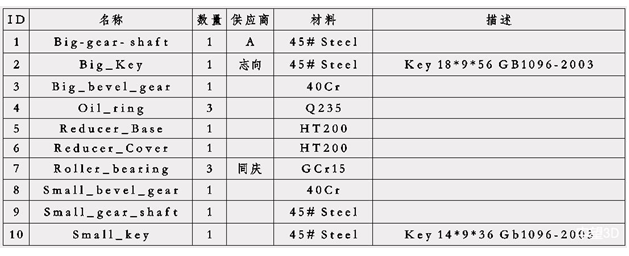

圖:減速箱BOM表示例

       具體的操作流程如下:

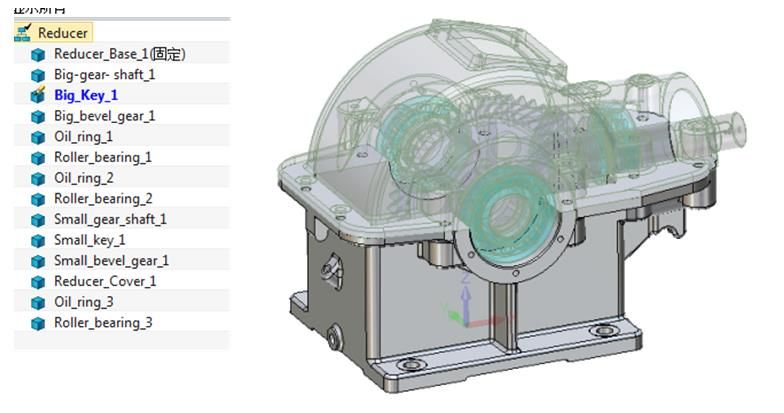

        1. 在建模環境中,打開總裝配,激活裝配中的零件,讓其高亮。

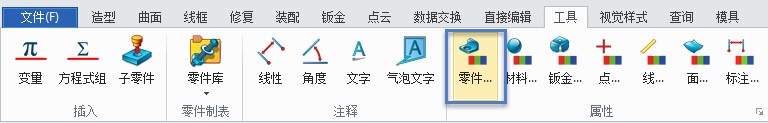

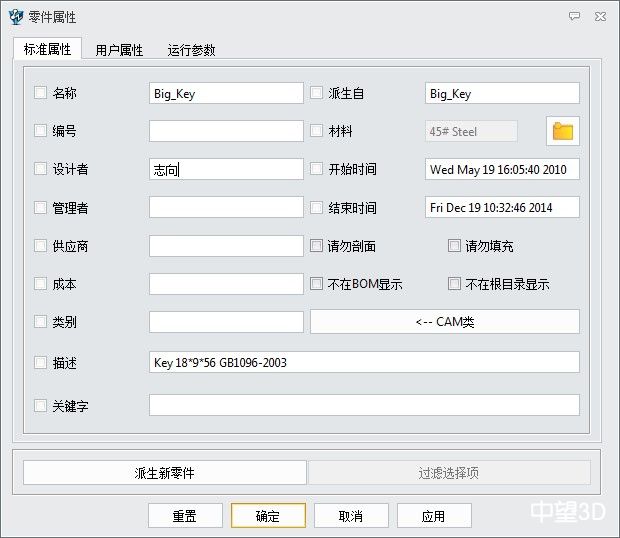

 2. 在菜單欄中選擇工具→零件屬性,跟著在彈出的零件屬性對話框就可以寫入標準屬性了,包括設計者、供應商、成本等等信息。







 3. 重復1、2步驟,就可以為所有零件寫入制定的標準零件屬性。

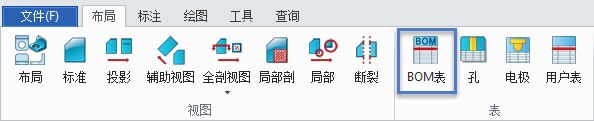

        4. 激活回到總裝配,創建工程視圖,并且使用BOM表命令。





 5. 在BOM表的命令對話框中,可以設置要生成的列標簽項。你會發現,這些列標簽項跟剛才零件屬性 里面的標準屬性是對應的,可以選定具體的屬性列生成BOM表。





 6. 最后根據實際需要,生成需要的BOM表,同時可以選擇導出BOM表成為txt文件或者Excel的文件格式,進行快速的材料訂購。





二、巧用中望3D高效定制企業BOM表模板

對于許多企業而言,創建標準屬性的BOM表并不能滿足特殊要求的產品,因此就需要創建企業自己標準的BOM表格式,比如零件重量,零件密度,又或者尺寸規格等等這些非標準零件屬性。如何通過中望3D來實現?下面將就此內容進行講述。

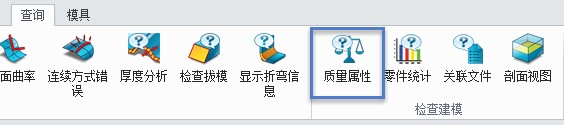

1. 假如要寫入零件重量,必須要對零件進行質量計算。在總裝配中,激活指定的零件,使用 查詢->質量屬性。

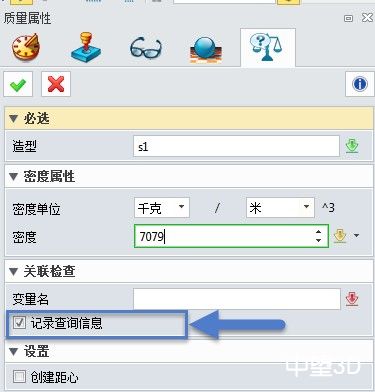

2. 在質量屬性 命令的對話框,輸入具體的零件密度數值,并啟用選項“記錄查詢信息”。(注:如有定義零件材料,中望3D將自動讀取零件密度星系)





 3. 操作完成后,在歷史樹管理器,你將會看到已經有相應的信息變量生成,包括零件投影區域(Part_Area),零件體積(Part_Volume),零件質量(Part_Mass)。

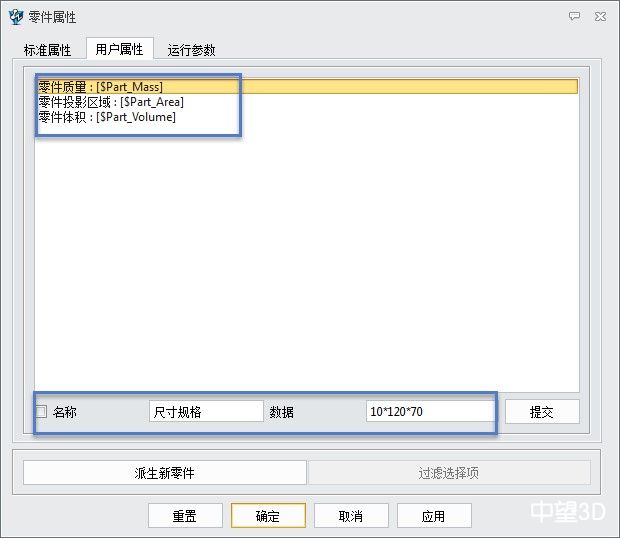

 4. 接下來就通過使用用戶屬性,調用這些變量。工具->零件屬性->用戶屬性。在這里需要注意的是,第一,由于這次定制的是非標準屬性,所以使用用戶屬性進行自定義的BOM零件信息,其中標準標量格式為 [$+變量名],如零件質量為 [$Part_Mass]。第二,通過用戶屬性可以使用變量調用數值,也可以輸入名稱、數據,例如尺寸規格,可以直接輸入你想要的數據 10*120*70。

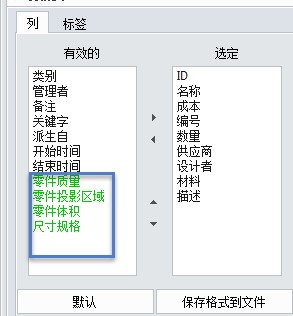

5. 為每個零件定制完成之后,重復標準BOM表的創建過程,再去到工程圖使用BOM表的命令,會發現列的標簽項已經多了剛才創建的用戶屬性,可以添加到選定。

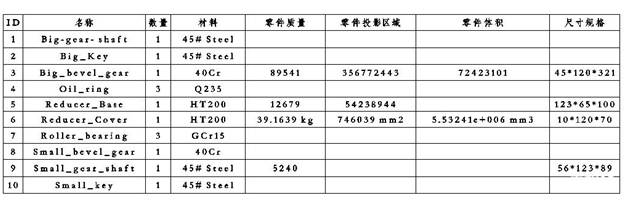

6. 最后的BOM表就可以根據的定制要求,創建如下:





通過以上的分享,剛?cè)腴T三維CAD設計的初學者也可以通過中望3D的簡易操作,快速掌握相關BOM表的生成與模板創建。包括:創建符合企業標準的,符合訂購材料要求的物料清單表,通過自定義的方法,可以創建出除了標準屬性之外的任何用戶屬性的零件信息,同時也可以使用查詢變量的值,直接進行調用,創建例如零件質量,體積,密度等等更多的采購信息出來。全新的中望3D2015的工程圖模塊除了更高效的BOM表功能,也支持更加直觀的3D標注功能。想了解更多三維軟件的BOM表生成及定制功能,可以參與免費的三維CAD網絡培訓(http://www.zw3d.com.cn/special/zhuanqu/list-102.html),QQ號一鍵報名,贏取中望3D2015激活號。
