CAD定距等分如何插入圖塊

在CAD中,定距等分通過指定分段長度來放置相等間隔的標記,標記可以是點對象或圖塊。接下來就給大家介紹一下在CAD中使用定距等分插入圖塊的方法步驟!

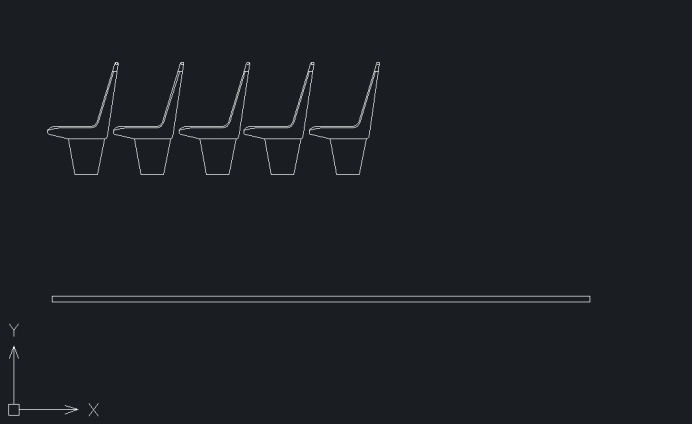

1. 打開一個圖形文件,如下圖所示,我們將使用MEASURE命令將上方的椅子圖塊按固定間距排布到需要的位置。

CAD定距等分如何插入圖塊

2. 打開狀態欄的極軸追蹤和對象捕捉。

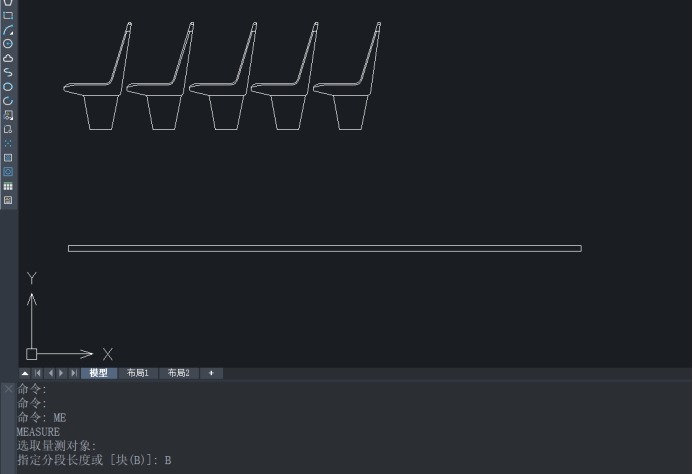

3. 在命令行輸入“MEASURE”按回車鍵確認,選取地板上表面的左側作為定距等分的對象,接著輸入“B”并按回車鍵,選擇用塊來等分對象。

CAD定距等分如何插入圖塊

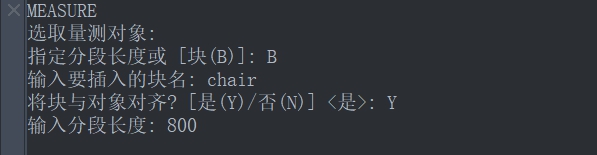

4. 輸入要插入的塊名“chair”,按回車鍵確認,接著輸入“Y”并按回車鍵確認,將塊和對象對齊,最后輸入“800”,按回車鍵確認。

CAD定距等分如何插入圖塊

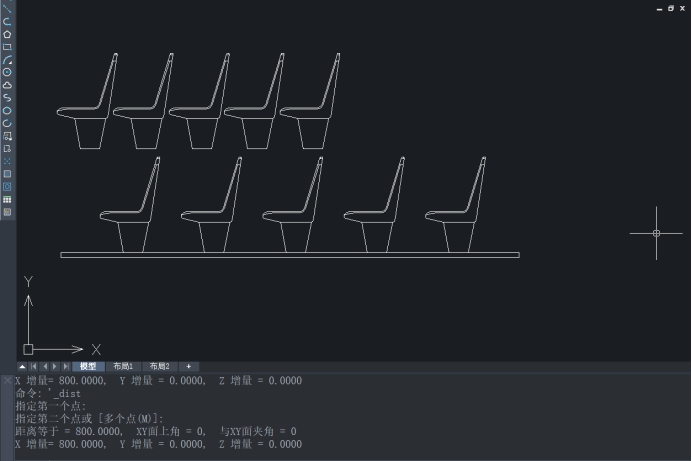

5. 完成后如下圖所示,在地板上表面以800的間距排列了5把椅子。

CAD定距等分如何插入圖塊

要注意的是,在選擇定距等分對象時,選擇點的位置會影響等分的結果。如果選擇左側,則從左側開始計算距離,如果選擇右側,則從右側開始計算距離。
