CAD查詢直線與弧線總長實例

在CAD中，查詢距離是策略兩點之間的距離或多點之間的總長。以往的文章中介紹過如何查詢兩點之間的距離，接下來的內容就以一個實例來為大家簡單介紹一下如何查詢直線與弧線總長！

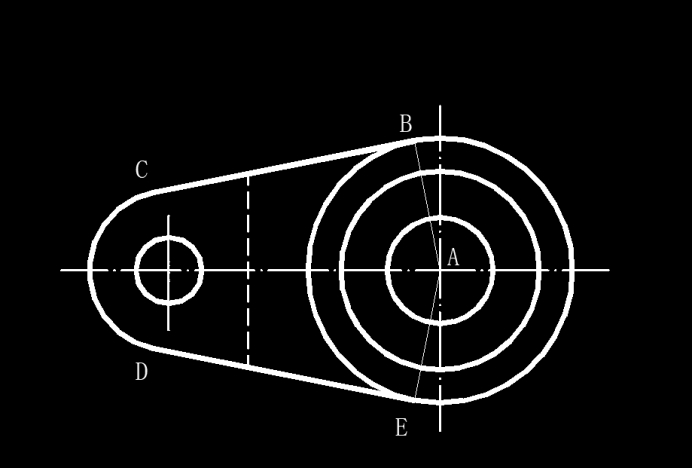

1. 打開一個需要查詢的圖形文件，如下圖所示，查詢BC直線和CD圓弧的總長度。

CAD查詢直線與弧線總長實例



2. 依次點擊【工具】——【查詢】——【距離】按鈕，根據命令行提示指定第一個點，我們拾取直線端點B，在命令行提示指定第二個點時輸入“M”，轉入測量多個點方式。

CAD查詢直線與弧線總長實例

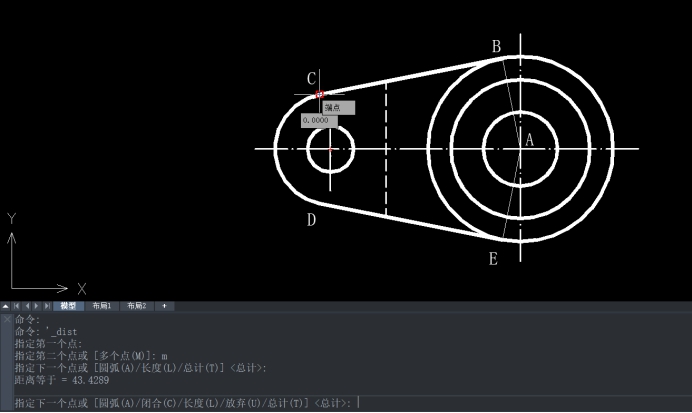

3. 拾取直線端點C，這時系統顯示查詢結果，距離=43.4289。

CAD查詢直線與弧線總長實例



4. 在命令行提示指定下一個點時輸入“A”轉入測量圓弧方式，截止拾取圓弧端點D，這時系統顯示查詢結果，距離=79.0537。要注意的是，此時出現的是距離總和的信息，即為BC直線和CD圓弧的總長度，按回車鍵確認結束命令。

CAD查詢直線與弧線總長實例



以上就是在CAD中查詢直線與弧線總長的一個例子，大家可以直觀地看到查詢多點之間的距離的方法，并靈活運用到實際繪圖中。
