CAD如何等分角度
在使用CAD繪制圖形時,大家可能都會遇到需要等分角度的時候,一般來說,二等分比較簡單,通過構造線就可以完成,但是如果要將一個角度進行多等分,這個方法就不適用了,接下來的內容就來為大家介紹一下怎么將一個角度進行多等分!

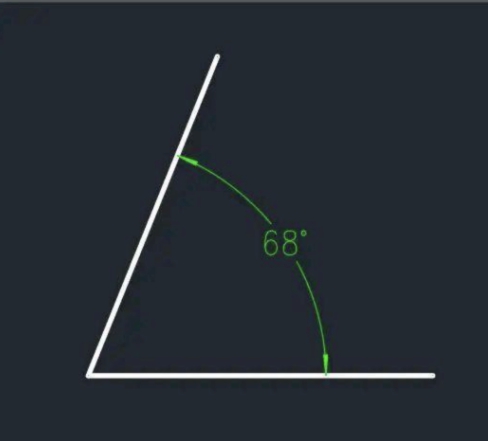

1. 如圖所示的一個角度,如果我們要將它進行四等分,應該怎么來操作?

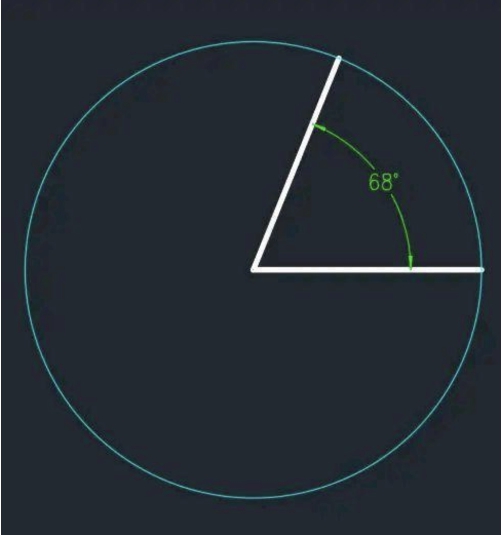

2. 執行圓命令繪制一個圓,以角的頂點為圓心,圓弧經過角度的兩條邊。

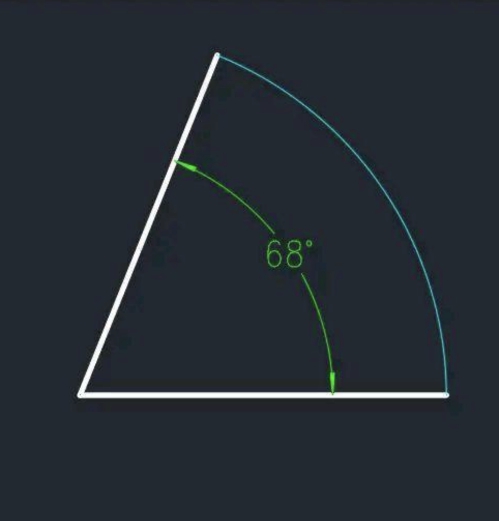

3. 使用修剪命令,只保留夾角的部分,將圓的多余部分修剪掉,如下圖所示

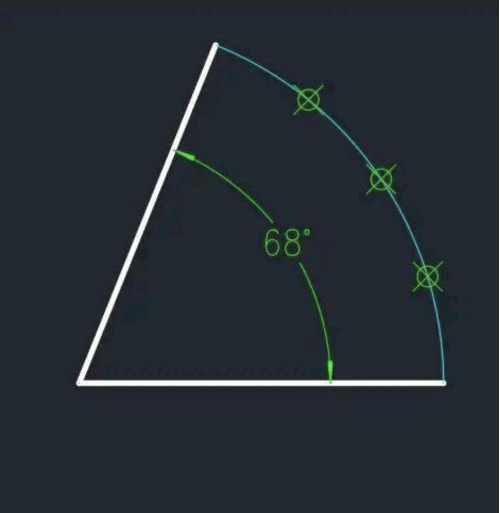

4. 在命令行輸入定數等分命令DIV,按回車鍵確定,選取剛才修剪后的圓弧為等分對象,按回車鍵,輸入等分數量3,因為前面提到要4等分,所以這里輸入3就可以了,如下圖所示

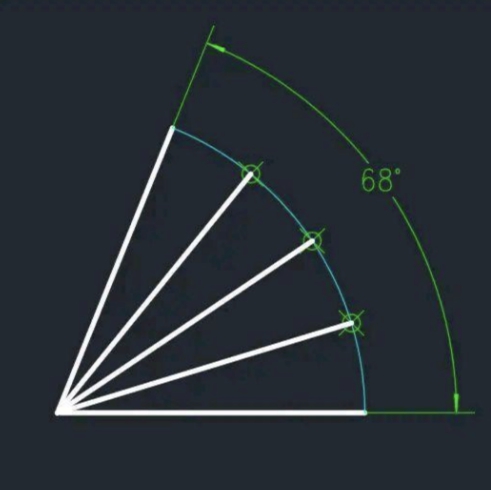

5. 執行直線命令,把角度的頂點與各個等分點用直線連接,這樣就完成角度的四等分了,如下圖所示。
以上就是在CAD中等分角度的一個方法,這個方法實用性很強,無論是進行幾等分都適用,大家有需要的多試試。
