使用CAD繪制圖形的時候,我們常常會使用不同的線型、線寬及顏色來凸出圖形重點,并且在機械設計中的輪廓線必須使用標準的線寬及規范的線型,所以這就避免不了我們?cè)诶L制圖紙的時候需要修改線型、線寬等操作了。接下來就給大家介紹一下在CAD中怎樣修改線型和線寬!

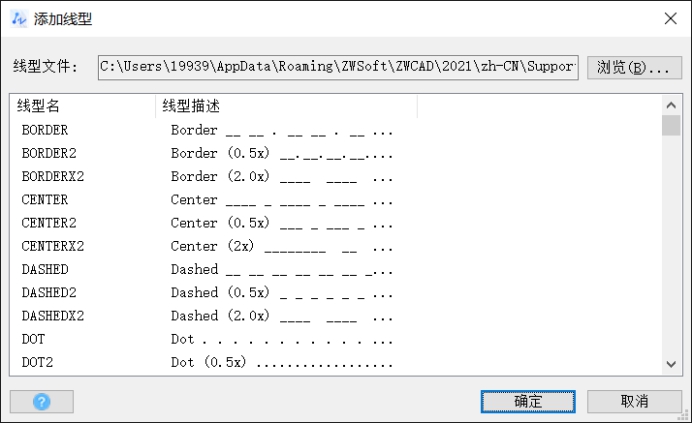

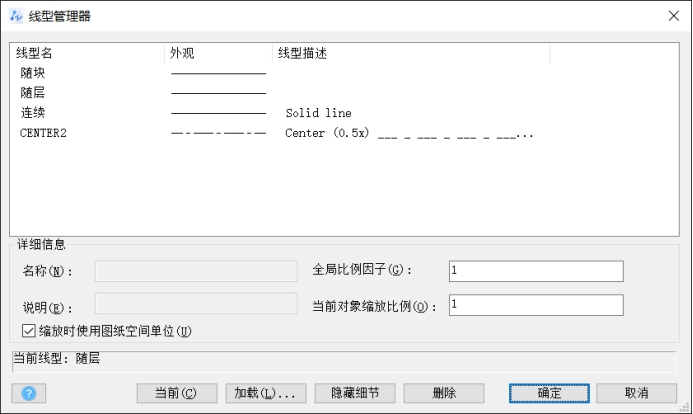

1. 打開CAD軟件,依次點擊【格式】——【線型】,在彈出的對話框中修改自己需要的線型,如果沒有自己需要的線型,我們可以點擊【加載】,然后添加自己需要的線型點擊【確定】就可以了。

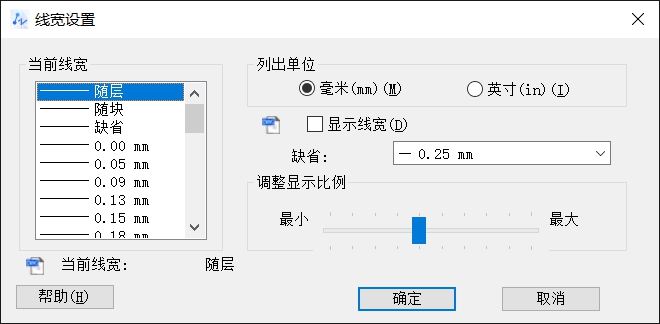

2. 依次點擊【格式】——【線寬】,在彈出的對話框中,我們可以根據自己的需求修改線寬和顯示比例等,修改完成后點擊【確定】就完成了。

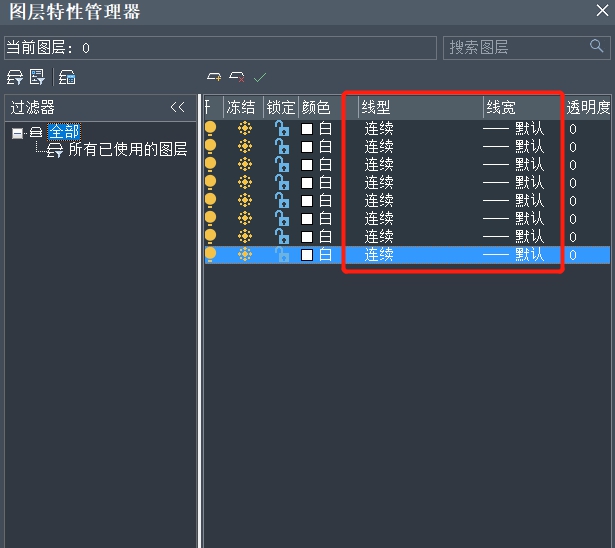

3.還有一種方法是通過圖層特性管理器來設置線型和線寬,我們可依次點擊【格式】——【圖層】,如下圖所示可以根據不同的圖層設置不同的線型和線寬,直接點擊需要修改的線型或線寬就會彈出與前文中一樣的對話框,設置完成后點擊【確定】即可。
以上就是在中望CAD中修改線型和線寬的方法,比較簡單,大家在實際操作的時候要根據自己的繪圖要求來設置。
