如何用CAD畫一條固定角度的直線段
在CAD中，我們可能需要繪制一些固定角度和長度的直線，那該怎樣才能畫出一條固定角度的直線段呢？接下來我們以畫一條角度為45°、長度700的直線為例，向大家介紹具體的操作方法。
1.在CAD命令欄中輸入直線命令【L】，或點擊CAD繪圖工具欄上的直線命令，在繪圖區的任意位置指定一個點，作為直線的起始點。
2根據提示輸入直線的長度700，此時這條直線的長度就確定了。大家可能會發現，在圖形的兩邊各有一個輸入框，圖中有700的框就是提示我們輸入長度的框，而另一個就是提示我們輸入角度的框。

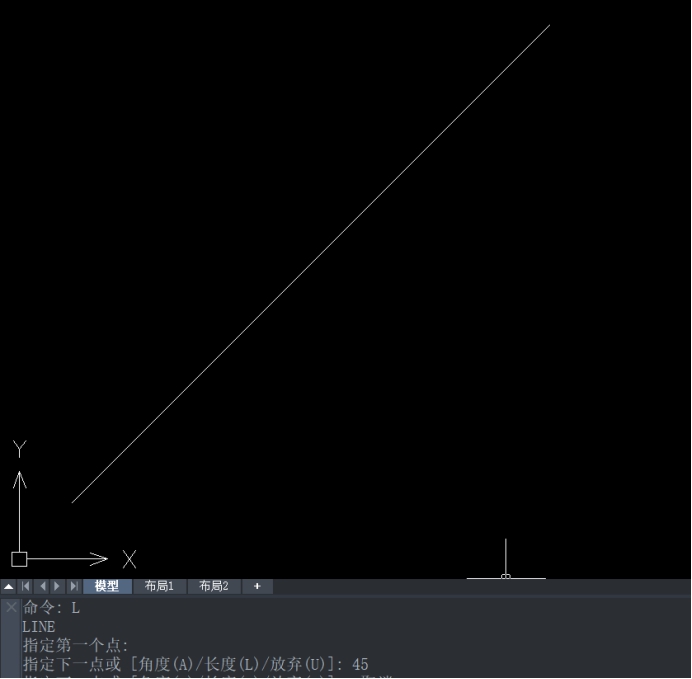

3. 大家可能會發現，通過鼠標點擊無法從一個框切換到另一個，那我們要怎樣才能把光標從輸入長度的框切換到輸入角度的框呢？別急，這里有兩種方法，第一種方法是直接按下鍵盤中的【tab】就可以切換成功了；第二種方法是同時按下鍵盤上的【shift】和【<】兩個鍵，也可以切換成功。成功切換到輸入角度的框后，輸入45然后回車確定，這個時候，我們要繪制的長度700，角度45°的直線就繪制好了。
以上就是在CAD中畫一條固定長度和角度的直線段的方法，文中的角度和長度僅供大家參考，長度和角度的設置要根據大家的實際使用情況而定。
