CAD設置圖形界限的方法

中望CAD中進行設計和繪圖的工作環境是一個無限大的空間,即模型空間,它是一個繪圖的窗口。在模型空間中進行設計可以不受圖紙大小的約束,通常采用1:1的比例進行設計。在CAD中進行大圖繪制的時候,屏幕是無法完全顯示我們所繪制的圖形的。這時就需要設置圖形界限了,設置圖形界限是將所繪制的圖形布置在這個區域之內。圖形界限可以根據實際情況隨時進行調整。那么,CAD要怎樣設置圖形界限呢?

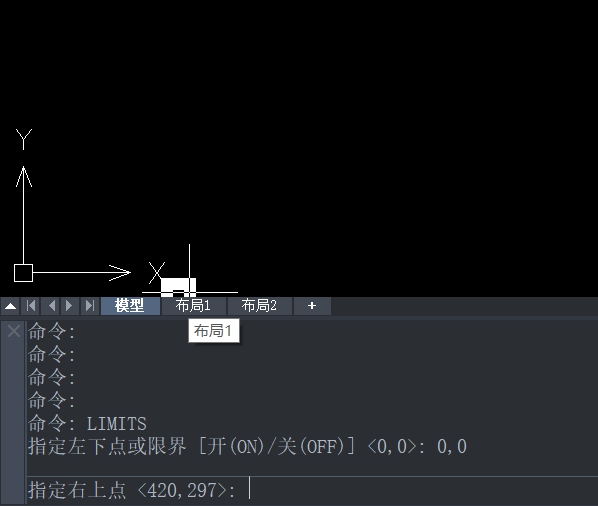

1. 在命令行輸入【LIMITS】并按回車鍵確認,根據提示輸入“0,0”作為圖形左下角點坐標,按回車鍵確認。

CAD設置圖形界限的方法

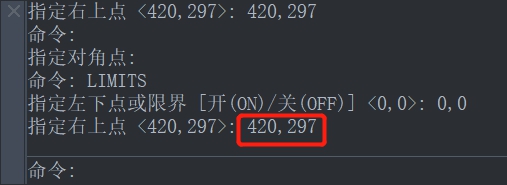

2. 根據提示輸入“420,297”作為圖形右上角點坐標,按回車鍵確認,圖形界限就設置完成了。

CAD設置圖形界限的方法

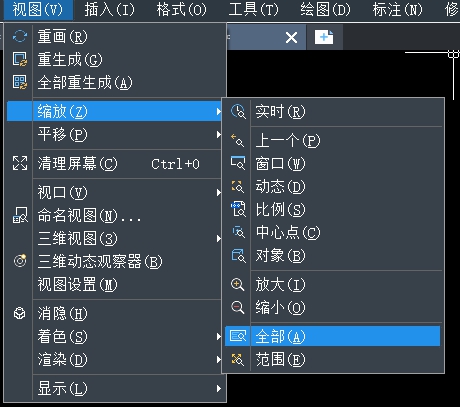

3.右上點要根據選擇的圖紙大小來設置,以上是以A3圖紙(420,297)為例。由左下點和右上點所確定的矩形區域為界限。圖形界限設置完成后,需要依次點擊CAD編輯器上方的【視圖】——【縮放】——【全部】才能觀察到整個圖形。

CAD設置圖形界限的方法





以上就是CAD設置圖形界限的方法,t通過簡單的步驟就可以設置好圖形界限,希望可以幫助到大家!
