在使用CAD過程中,我們應該經常需要繪制不同的圖形,掌握相關技巧可以幫助大家更加快速繪圖,今天我們來學習一下畫深溝球軸承的方法吧,具體步驟如下:

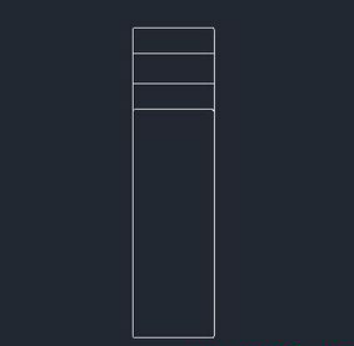

1、首先打開CAD軟件,接著繪制圓角為1、長度為95、寬度為25的矩形,并分解。偏置上方線條分別為8、17、25,并將下面的偏置線條圓倒角,半徑為1。如下圖所示:

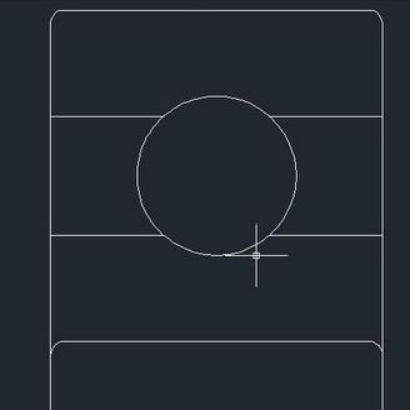

2、繪制一個半徑為6的圓在兩條偏置線的中心位置,并修剪多余的線條,如下圖所示:

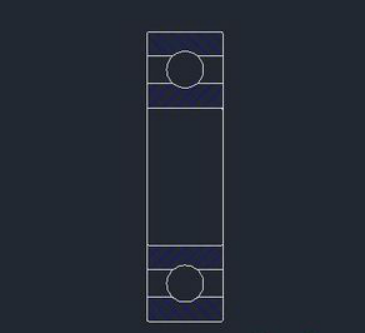

3、對上面的線條和圓圖案進行鏡像處理,并填充圖案,如下圖所示:

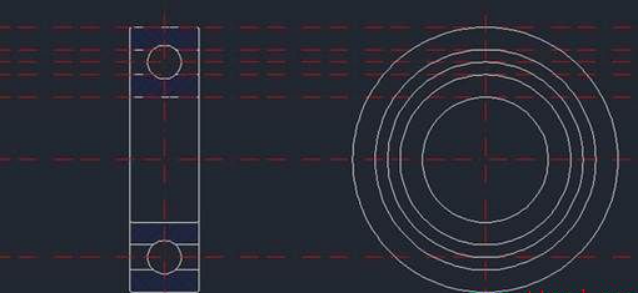

4、繪制輔助線和相關的同心圓,如下圖所示:

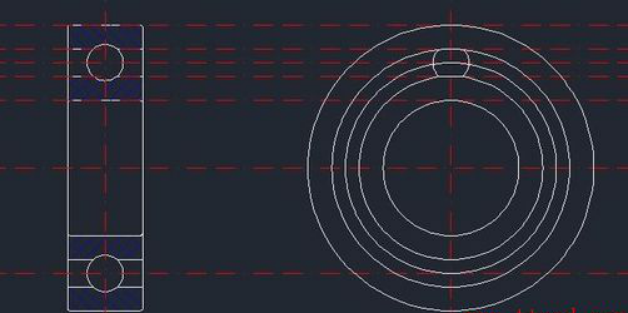

5、繪制滾珠,半徑為6,并修剪多余的線條,如下圖所示:

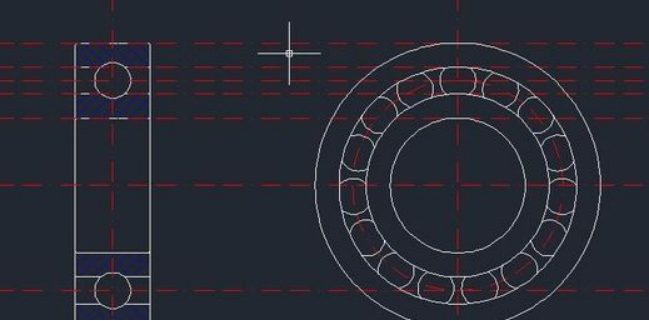

6、環形陣列滾珠,并且修改圖層特性,即將實線轉化為中心線,如下圖所示:

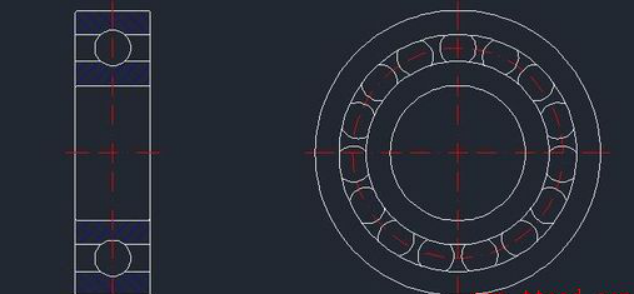

7、最后一步,修剪多余的線條,完成球軸承。如下圖所示:
以上跟大家介紹了關于如何繪制深溝球軸承的技巧步驟,大家可以參考并進行練習,希望對大家有所幫助。
