在使用CAD過程中,我們經常需要擴大或縮小圖形進行不同的調整,那么如何縮小圖形呢,今天分享一下CAD中縮小圖形的方法,可以使用鼠標縮小,可以使用命令縮小,還可以使用工具縮小,具體介紹如下:
方法一:
1、首先打開CAD軟件,打開需要操作的圖紙;
2、在CAD中使用鼠標滾輪向下滾動就 會使CAD圖形縮小,向上滾動滾輪就會使CAD圖形放大。
方法二:
1、點擊選擇CAD實時縮放工具,按住鼠標向上拖就會使CAD圖形放大,向下拖就會使CAD圖形縮小。
方法三:
以下圖五邊形為例:

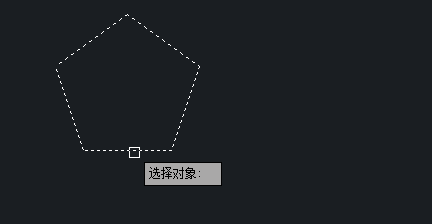

1.在下方命令行輸入SC快捷鍵后回車,選擇需要縮放的五邊形對象,按回車鍵確認,如下圖所示:

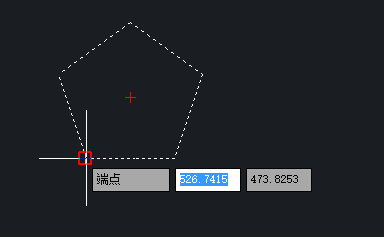

2.接著根據提示繼續指定縮放基點,這里選擇五邊形左下角的端點,如下圖所示:

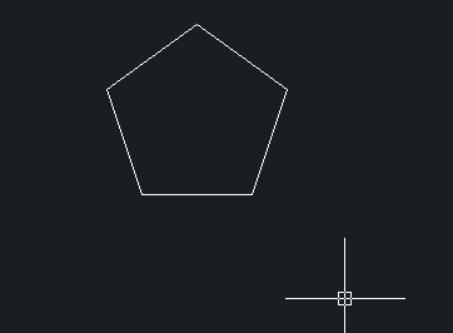

3.然后指定比例因子,根據自己實際需要填入,然后回車,如下圖所示:

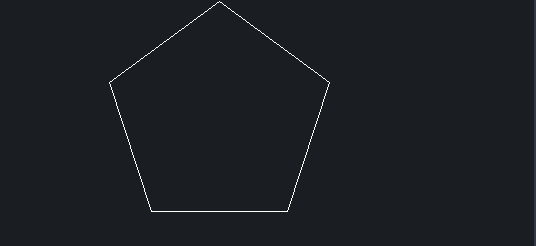

4.則五邊形縮放完成,如下圖所示:
以上是在CAD中關于縮小圖形的方法學習,大家多學多練很快就可以掌握相關的技巧了。
