CAD的數據提取功能

使用CAD繪圖過程中，大家有時可能需要提取圖紙中圖形的數據，例如測繪或施工單位通常需要提取圖形的坐標，如果手動操作提取數據將會花費大量的時間。，而CAD提供的數據提取功能，可以將圖紙中的一些圖紙對象的數據直接導出成為表格，供用戶后續使用。

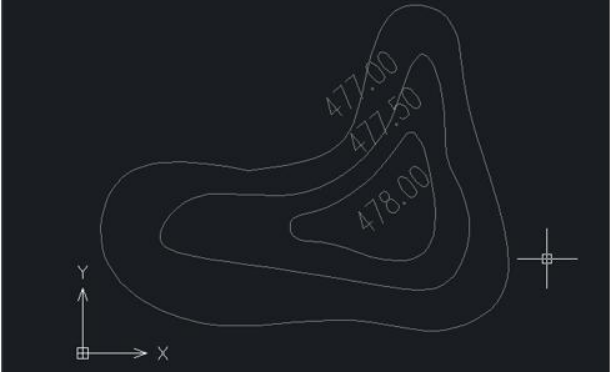

我們以一張等高線圖（如下圖所示）為例，通過CAD的數據提取功能來輸出等高線的坐標值，從而體驗和了解該功能的特點和具體的使用方法。

1.首先點擊菜單欄中的數據提取，如下圖所示：

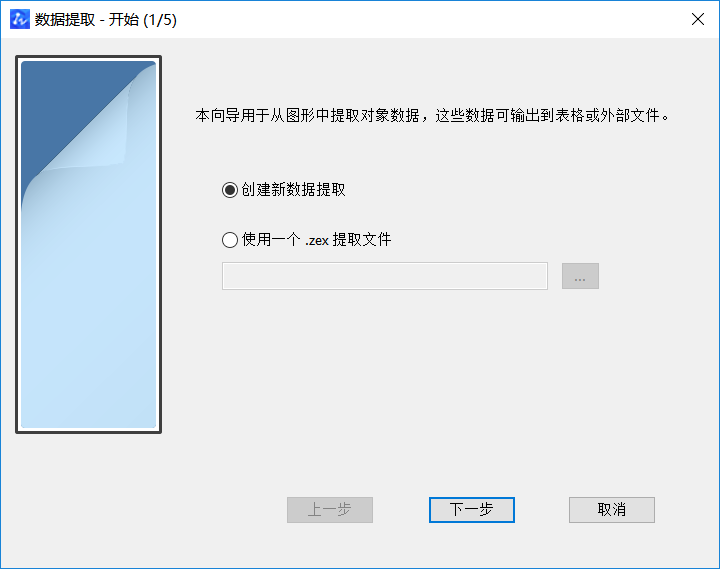

2.接著創建新數據提取，如下圖所示：

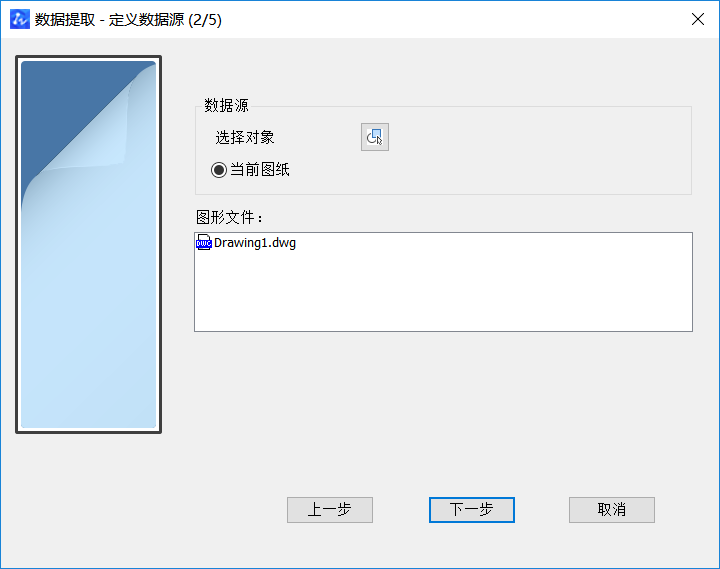

3.數據源的選擇只能是當前圖紙。大家在使用數據提取功能時，應當選擇當前圖紙的一部分進行提取，否則軟件會將本圖紙的全部的圖形元素進行提取。正常情況下，一個圖紙文檔中包含非常多的圖形對象，數據量十分龐大，也存在很多的無效的數據，如果不選定范圍會造成提取時間較長，甚至超過計算機硬件負荷。用戶最好根據實際需要，盡可能縮小圖形的提取范圍，這樣有助于提高軟件的自動提取的速度。

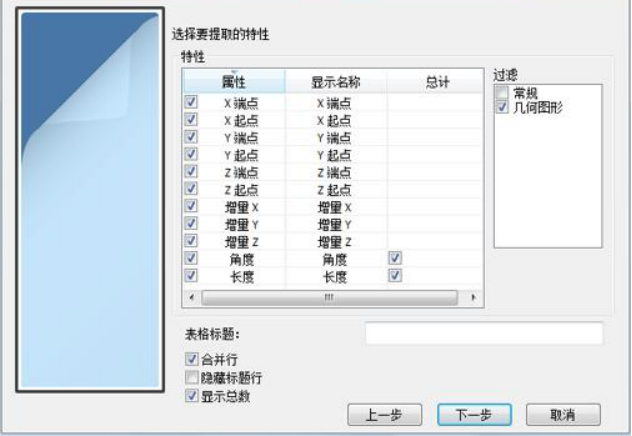

4.數據提取功能只能對圓、直線、多段線、文字、實體、三維實體、點、圓弧和塊這些圖形進行提取，除此之外的其他圖形對象是無法提取到的。這里，我們只需提取直線的xy坐標值，不用選擇其他數值。

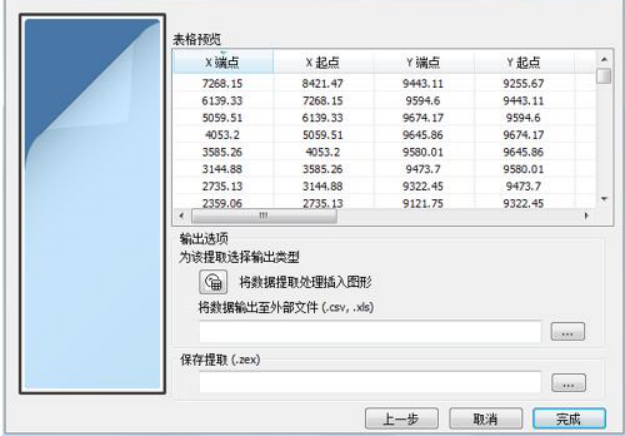

5.完成數據源和提取特性的選擇設定后，軟件提示框會展示提取后的表格效果，我們可以直觀看到直線的起點和終點的坐標值。這個表格可以直接插入到當前dwg圖形文檔中，也可以輸出為excel表格文件。

今天分享的數據提取功能可快速獲取圖紙中圓的直徑、坐標等信息，形成一個孔表，這樣我們在統計或加工這些孔的時候會非常方便。如果沒有該項功能，用戶統計孔就得借助一些CAD的插件才能完成。CAD提供的數據提取功能對特殊領域或使用場合的用戶幫助很大，能夠大幅度提高工作效率，大家可以參考上述步驟嘗試操作。
