在使用CAD機械設計和建筑規劃中,編寫技術要求或特殊說明等都離不開文字標注。但在實際操作中往往會出現打開CAD圖紙字體不顯示、符號變成問號、漢字顯示成日文或韓文,輸入文字直接顯示為問號等字體問題,今天跟大家分享一下兩種十分簡便的方法去避免這些字體問題的出現。

方法一:添加CAD字體

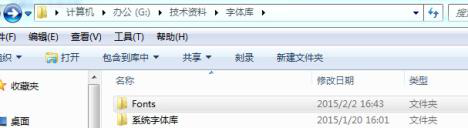

1.下載中望CAD常用字體庫,下載完成后解壓會有個fonts的文件夾。

CAD圖紙顯示亂碼時如何解決

打開中望CAD,在上方菜單欄依次點擊【工具】—【選項】—【文件】—支持文件搜索路徑下,可以直接找到CAD字體存放的位置,將字體包下載好以后,將字體包中的文件全部復制到CAD的字體文件夾下,然后重啟CAD軟件

CAD圖紙顯示亂碼時如何解決



方法二:添加系統文字

有時系統缺少字體也會導致圖紙打開顯示不全的情況。此時需要安裝對應系統的文字,當然很多時候只需下載所缺少的某種字體即可。添加后的字體文件可以在文字樣式里面直接查找到。那么這時我們只需要將下載好的字體放入到程序的fonts文件夾中即可。系統字體文件存放的位置在C:\Windows\Fonts這個文件夾下



方法三圖紙中的文字只顯示邊框

如果在打開CAD的時候圖紙中的文字只顯示文字的邊框,可以通過CAD中的設置進行調整位置可以參考【選項】——【文件】——支持文件搜索路徑,但【選項】——【顯示】——【僅顯示文字邊框】不能勾選,如下圖所示:

CAD圖紙顯示亂碼時如何解決

常見的字體問題通過以上方法基本可以解決,希望這些方法技巧對正在學習CAD的小伙伴有所幫助。
