在使用CAD軟件繪圖過程中,我們會發現中望CAD適用范圍較廣,實用性強,其軟件功能可以幫助設計師縮短設計周期,提高設計質量和效率。下面跟大家介紹一下其中幾個非常好用的功能:

一、1:1繪圖,標準化圖框

在使用CAD繪制圖形過程中,圖紙中經常需要不同比例的圖形以滿足布圖的需求。通常情況下,我們?cè)O(shè)計師會使用插入圖塊的方式來解決此類問題。但是,這種繪圖手段不能真正實現在一張圖中實時多比例繪圖,更不能滿足很多設計師所希望的真正1:1繪制施工圖的需求。

而中望CAD結構版的繪圖比例都是按照1:1方式進行的,圖框形狀和比例可以進行設置,以符合圖紙大小。同時,設計師還可以自定義圖框和標題欄等,真正滿足我們不同企業的不同要求。對于多比例圖形,在繪制時程序會自動提供多比例圖形。CAD在繪制詳細圖形時,會提供填寫繪制比例。



二、完備的鋼筋工具

從應用層面上講,中望CAD有一套功能完善、使用方便的鋼筋繪制和編輯工具,可以讓繁瑣復雜的工作簡單快速實現,從而把設計師從大量重復工作中解放出來。設計師完全可以使用軟件提供的專業化繪制、修改編輯命令快速完成所需工作。這里提供的鋼筋工具可以繪制包含結構專業幾乎全部類型的鋼筋形式。



三、方便的計算工具

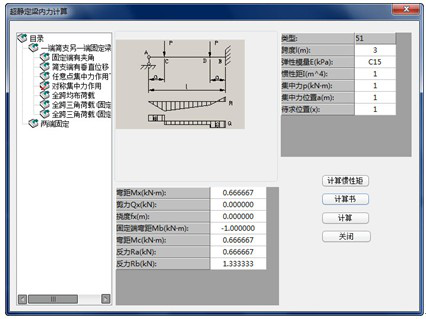

在結構設計過程中,由于建筑方案的調整,往往需要對某一簡單構件進行驗算或者校核,這類計算工作量不小。中望CAD在小構件計算部分做了大量的工作,提供有多種構建計算工具可供選擇,計算結果符合規范要求(如下圖)。操作簡單方便,能夠按大家的設計要求進行構件分類計算匯總,而且還可以提供滿足不同要求的計算書,便于存檔和查驗。

CAD中如何提高建筑設計效率

四、專業的注釋功能

注釋也是大家在繪圖工作中一項重要的任務。結構圖紙中專用符號較多,中望CAD有專業的注釋,如軸線標注、柱標注等,還有有結構專用的字符庫以及提供了快速輸入的方法。例如:鋼筋等符號,我們可以D/d/F/f來進行簡化輸入,這大大提高了輸入編輯速度。

以上分享了一些CAD中好用的功能特性,希望這些功能可以幫助到大家的繪圖。
