上一篇文章我們總結了一些在CAD繪圖中的注意事項，認真看完的小伙伴們相信你們一定有了不同的收獲，接下來這篇文章繼續給大家接著介紹，希望這些會對大家有一定幫助，具體如下：

八、盡量不畫重線

但是如果必須要重線的話，那么這兩根線也不會在同一個圖層上。

九、不輕易分解圖塊

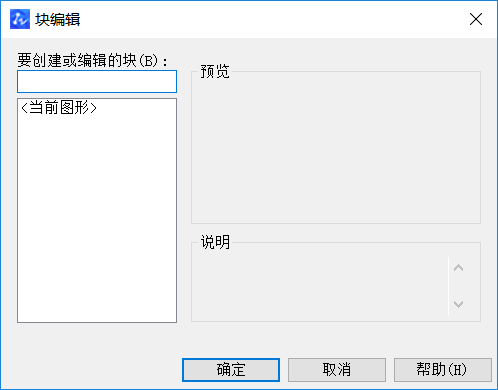

如果確實需要修改圖塊的話，那么就對圖塊重定義。如果只是要修改圖塊，當然沒有必要分解圖塊，雙擊圖塊就可以編輯。CAD提供了塊編輯BEDIT和參照編輯REFEDIT的命令都可以修改圖塊，可以根據具體情況選擇使用哪個命令。但如果我們移動、復制等操作臨時創建的圖塊當然可以分解了，只是如果臨時使用的圖塊被分解，圖塊定義仍保留在圖中，可以用PU清理掉多余的圖塊定義，讓圖紙變得小一點。

十、沒有特殊需要不保存成2004及以下版本

    高版本的一些新的圖形對象和特性低版本也不支持的，例如動態塊、多重引線等，存成低版本文件時雖然這些對象可以保留，但總是進行高低版本的轉換，也不保證不會出現錯誤。建議按當前軟件最高版本保存，只是在需要跟其他使用低版本CAD的人進行圖紙交流時再另存為低版本。

十一、不將找到的字體文件都添加的FONTS目錄下

很多人遇到打開圖時文字不顯示或顯示為問號的問題，并為找不到字體而煩惱，網上流傳了很多字體庫，有600多種的還有2000多種的，可能為了省事會將這些字體一下子全部拷貝到CAD的FONTS目錄下。這種方式是不可取的，主要原因有下面幾個：一、其實字體文件并沒有那么多，之所以會出現上千種，很多都是重復的，同一種字體有多個不同名字，你將字體按大小排列一下就可以看出來了；二、將字體都復制到FONTS目錄下，在啟動軟件和設置文字樣式時，CAD軟件要檢索這些字體，添加太多字體，不僅會讓軟件效率變低，在幾百上千種字體中找需要的字體也很費勁。

建議：用什么字體就拷什么字體，甚至可以將CAD的FONTS目錄中或WINDOWS操作系統的FONTS目錄根本不可能用到的的字體刪除掉一些。

十二、不將所有捕捉方式都打開

很多設計師在繪圖的時候習慣將所有捕捉方式都打開，這樣就省得再去設置捕捉方式了。所有捕捉方式打開后，CAD軟件要計算所有滿足條件的點，計算量會增加，在復雜圖紙捕捉速度會變慢，不過有時感覺并不明顯，除此以外，有時候在捕捉靶框內會同時有多個滿足條件的捕捉點，各種捕捉方式之間會造成干擾。

建議：打開端點、中點、交點等幾種常用的捕捉方式，要用其他捕捉方式時，可以輸入快捷鍵，例如PER垂點、TAN切點，或按SHIFT+右鍵打開捕捉右鍵菜單，或打開捕捉工具欄然，在右鍵菜單或捕捉工具欄上點需要臨時使用的捕捉方式。

十三、不輕易使用真彩色

如果沒有特殊需要的話，盡量使用CAD的255種索引色。在打印的時如果需要用打印樣式表CTB控制打印輸出的顏色和線寬的話，只能使用索引色。打印樣式表是不會處理真彩色的，真彩色會按原色打印，【255,255,255】也會直接打印成白色，會導致在白紙上看不到打印的圖形。如果了解真彩色在打印時的處理方式，圖形需要打印成白色或其他真彩色的話，當然可以使用。

繪圖時的注意事項較多，除了這篇文章介紹的幾點，其余兩篇文章的注意事項大家也可以仔細閱讀，相信這些對大家的繪圖都有一定幫助。
