CAD修改比例不修改尺寸大小的方法
在使用CAD繪圖過程中,我們可能會遇到想著修改比例但又不想修改尺寸大小的問題,那么該如何解決呢,今天我們一起來看一下解決方法吧,大家可以根據情況參考,具體步驟如下:

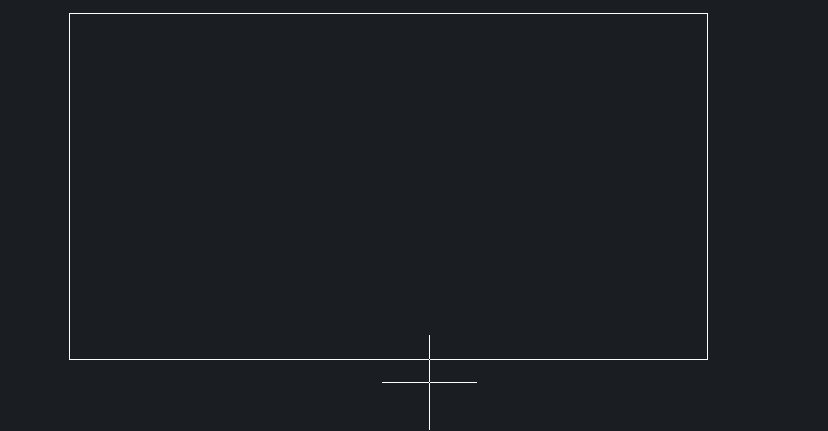

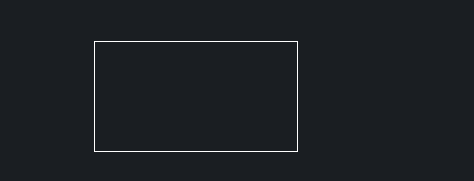

1. 首先打開CAD軟件,接著打開需要修改比例的圖,如下圖所示用簡單的矩形為例:

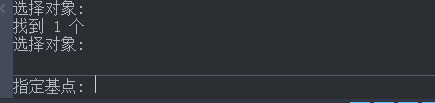

2.在下方命令行輸入快捷鍵命令“scale”選擇對象后按回車鍵確認選擇,如下圖所示:
3.然后根據命令欄提示,繼續選擇基點
4.指定比例因子為“5”。這時發現圖形尺寸的顯示比例并未隨之改變,而尺寸值卻也隨之擴大了“5”倍

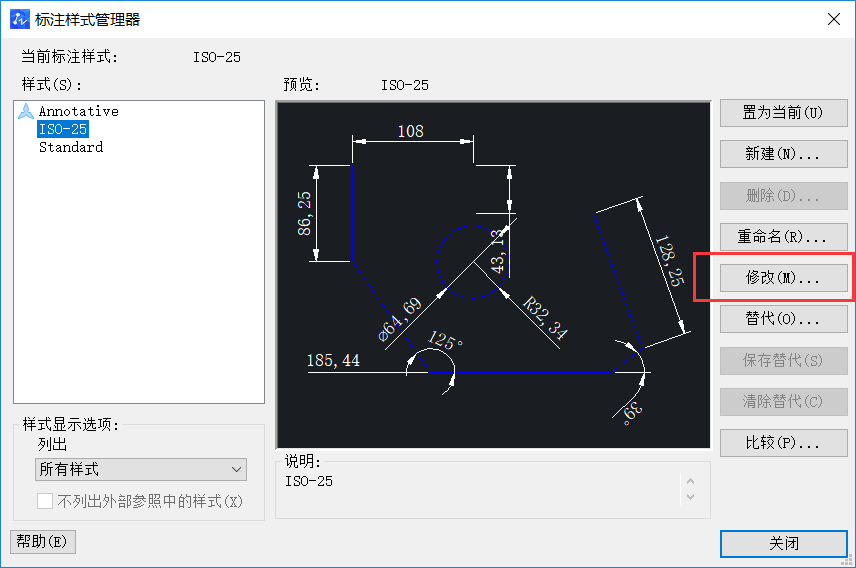

5.接著點擊菜單欄【格式】——【標注樣式】,在彈出框選擇要修改的標注樣式,則可以修改了

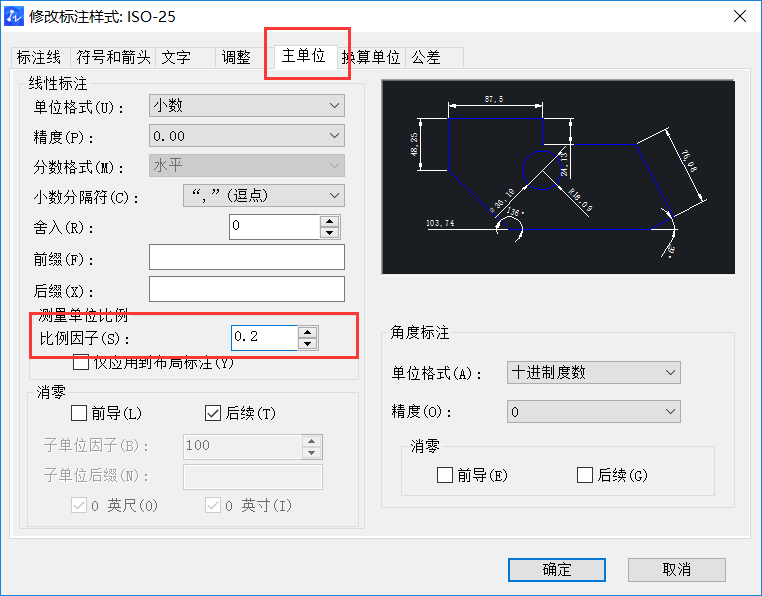

3.最后選擇調整,使用全局比例數值設置為5,在【主單位】中的比例因子進行設置,數值為“1/X”這里的X為5,即值為0.2。點擊確定即可,如下圖所示:
關于在CAD中修改比例不修改尺寸大小的方法介紹到這里,這個技巧比較常用,大家可以參考上述步驟實際操作一下,希望對大家有幫助。
