在使用CAD軟件過程中,不可避免會使用到“清理”命令,今天我們來學習一下這個命令的使用方法吧,詳細介紹如下:
打開CAD軟件后,下面兩種方法任選一種打開“清理”對話框

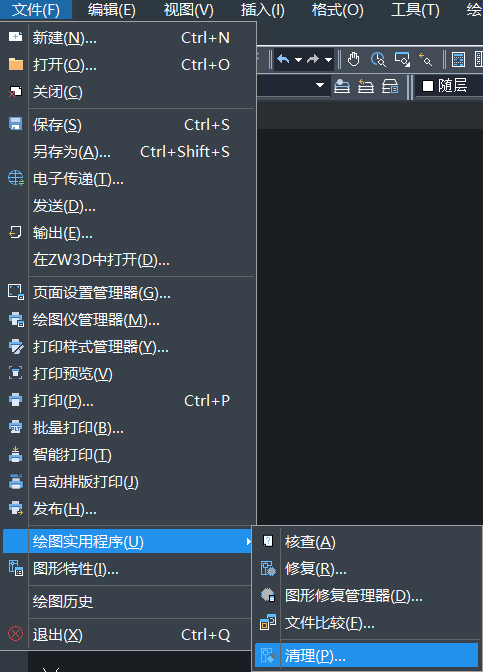

1、鼠標:“文件”菜單: “繪圖實用程序”>>“清理”
2、鍵盤:命令行輸入 purge,顯示可被清理的項目。

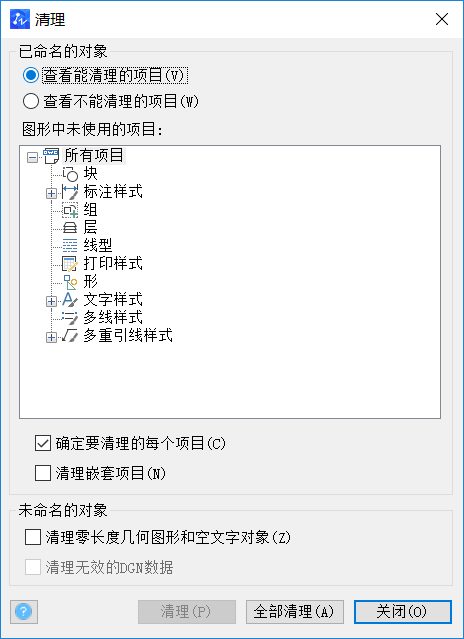

一、<<查看能清理的項目>>
<圖形中未使用的項目>
列出當前圖形中未使用的、可被清理的命名對象。 可以通過單擊加號或雙擊對象類型列出任意對象類型的項目。 通過選擇要清理的項目來清理項目。
“清理嵌套項目”僅在選擇下列選項之一時刪除項目:
>樹狀圖中的“所有項目”或“塊”
>“全部清理”按鈕
<確認要清理的每個項目>
清理項目時顯示“確認清理”對話框。
<清理嵌套項目>
從圖形中刪除所有未使用的命名對象,即使這些對象包含在其他未使用的命名對象中或被這些對象所參照。 顯示“確認清理”對話框,可以取消或確認要清理的項目。

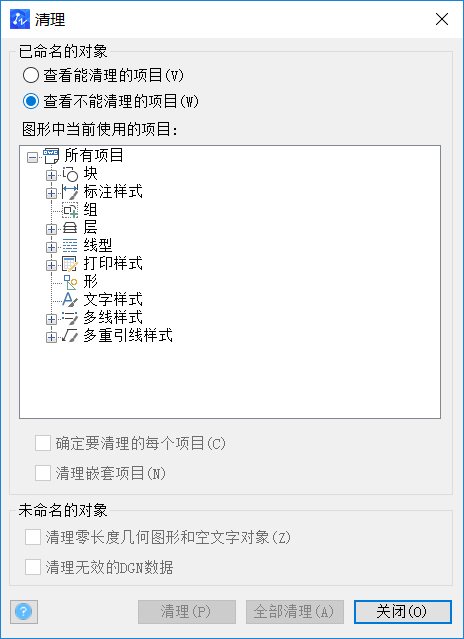

二、<<查看不能清理的項目>>
<圖形中當前使用的項目>
列出不能從圖形中刪除的命名對象。 這些對象的大部分在圖形中當前使用,或為不能刪除的默認項目。 當選擇單個命名對象時,樹狀視圖下方將顯示不能清理該項目的原因。
<<提示>>
顯示不能清理選定項目的詳細原因。
<<清理>>
清理所選項目。
<<全部清理>>
清理所有未使用項目。
以上詳細介紹了在CAD中的清理命令,希望對大家的學習有幫助。
