我們?cè)谑褂?a href="http://www.hg0831.cn/" target="_blank">CAD軟件繪圖過程中,有時需要得出兩個圖形之間的距離,那么就會有人問:兩橢圓或者兩圓之間的距離怎么標注呢?(不是象限點),今天我們來學一學標注距離的方法吧,具體方法如下:

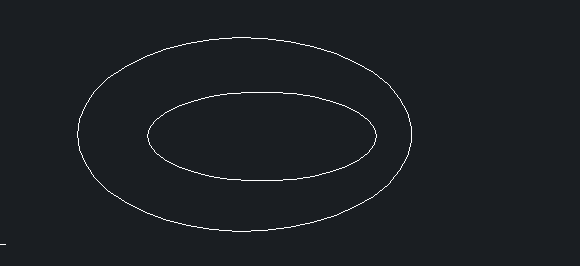

1.首先打開CAD軟件,兩橢圓如下圖所示:
2.解決方法:在下方命令欄輸入對齊標注快捷鍵DAL并按回車鍵;

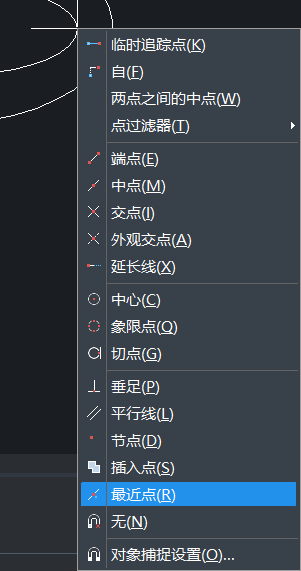

3.接著按住shift+鼠標右鍵選擇最近點;
4.在橢圓上任意捕捉一點后,輸入per回車,第二點捕捉垂足;

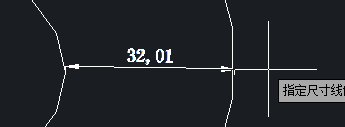

5.結束操作后,最后我們可以得出兩者之間的距離,完成如下圖:
在CAD中得出兩橢圓或兩圓之間距離并標注的方法是不是比較容易掌握,大家今天又掌握了一個相關技能,希望大家可以在學習CAD的路上越走越好。
