在使用CAD軟件進行繪圖時,有時雖然使用了正確的命令,但操作不正確也會得不到我們想要的效果。例如下面這個問題:為什么CAD拉伸命令不能使圖形拉伸反而移動了呢:
這是因?yàn)槲覀內x了對象,如果全選,拉伸就是移動,我們只需要選擇拉伸的部位進行拉伸即可。下面我們來看一下應該如何操作,具體步驟如下:

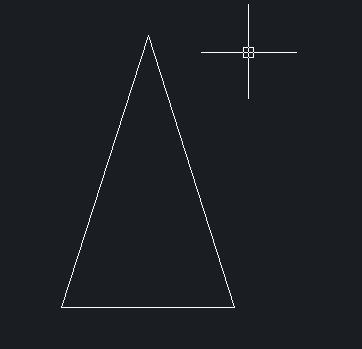

1.打開CAD軟件,例如要拉伸下方這個三角形:

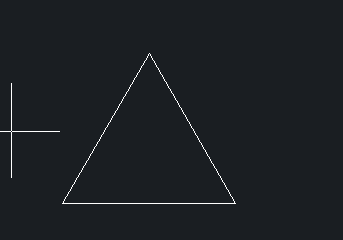

2.在下方命令欄輸入s快捷鍵命令并回車;

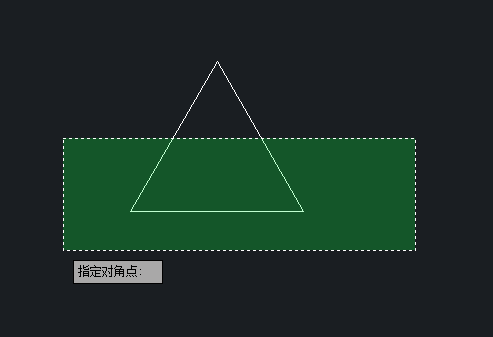

3.接著從右往左框選對象后回車(注:既不能低于下邊界,也不能超過上頂點,必須在需要拉伸的部位之間。)如下圖所示:

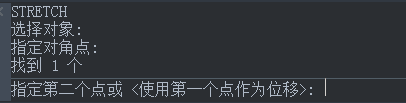

4.然后根據提示指定基點:

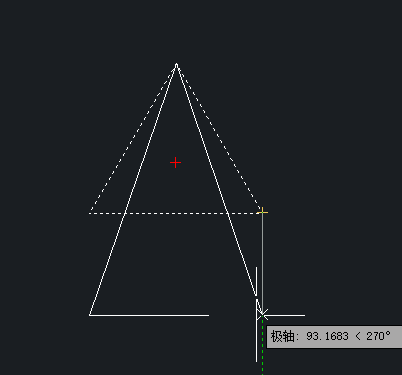

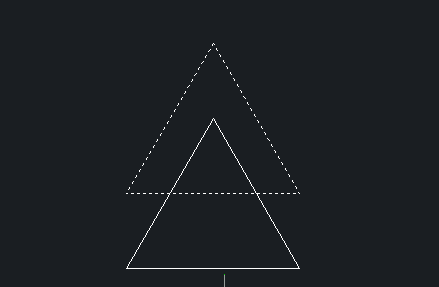

5.根據繪圖要求拉伸到指定位置并單擊即可完成拉伸:
那么在CAD中關于拉伸命令的使用介紹到這里,之前如果沒有成功操作這個命令的小伙伴可以再嘗試一下,希望對大家有所幫助。
