在使用CAD軟件過程中，使用一些畫圖的小技巧可以幫助我們更加快速地繪圖，今天我們來看一下都有哪些技巧吧：
（1） PL線兜圓弧快速方法

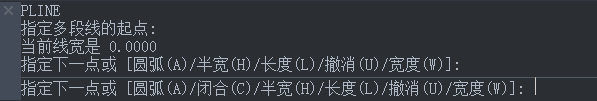

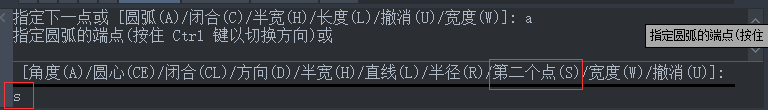

PL——指定起點——A圓弧——S第二點選擇圓弧的中點——這是最快速兜圓弧的方式；
a.
b.

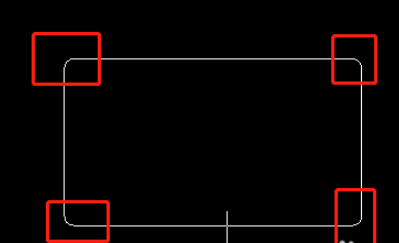

（2）把矩形4角轉換成圓弧

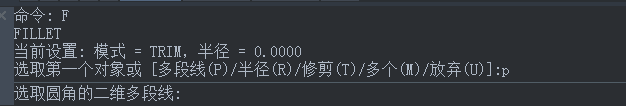

a.F倒角指定半徑
b.P選擇多段線,矩形4個角瞬間變成圓?。?/span>
（3）在CAD的操作中，一般情況下，鼠標右鍵等同于回車鍵操作完成后，再按一次右鍵為重復上一次的操作三鍵鼠標中間鍵向外滾動為放大窗口，向里滾動為縮小窗口。
（4）直徑符號（%%C），正負號（%%Pf，度數（%%D），%%u<內容>%%u 加下劃線，%%O<內容>%%O。
在使用過程中大家可以根據自己的實際情況參考上述技巧進行操作，希望這些技巧可以幫助大家更方便地使用CAD進行繪圖。
