CAD中如何設置標注樣式字體大小



在CAD作圖中,往往會遇到添加的標注樣式里,字體跟所標注的內容不協調的情況,偏大或者過于小看不到,下面分享一下設置標注樣式字體大小的方法。方法比較簡單,方便大家使用。

具體步驟如下:

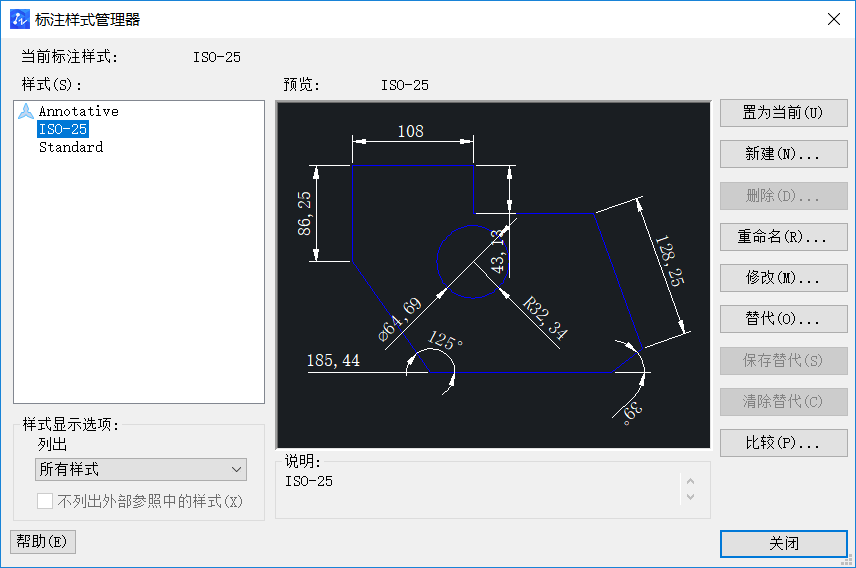

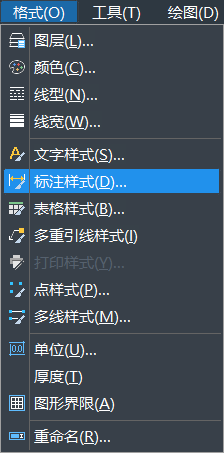

第一步:首先在電腦上打開CAD軟件,按軟件默認的設置對圖紙進行標注操作。點擊“格式”——“標注樣式”。進入標注樣式對話框,這里是默認進入的標注樣式中,如果有多個標注樣式,就需要選擇了,如果這里只有一個標注樣式,直接點擊“修改”即可。

CAD中如何設置標注樣式字體大小





CAD中如何設置標注樣式字體大小

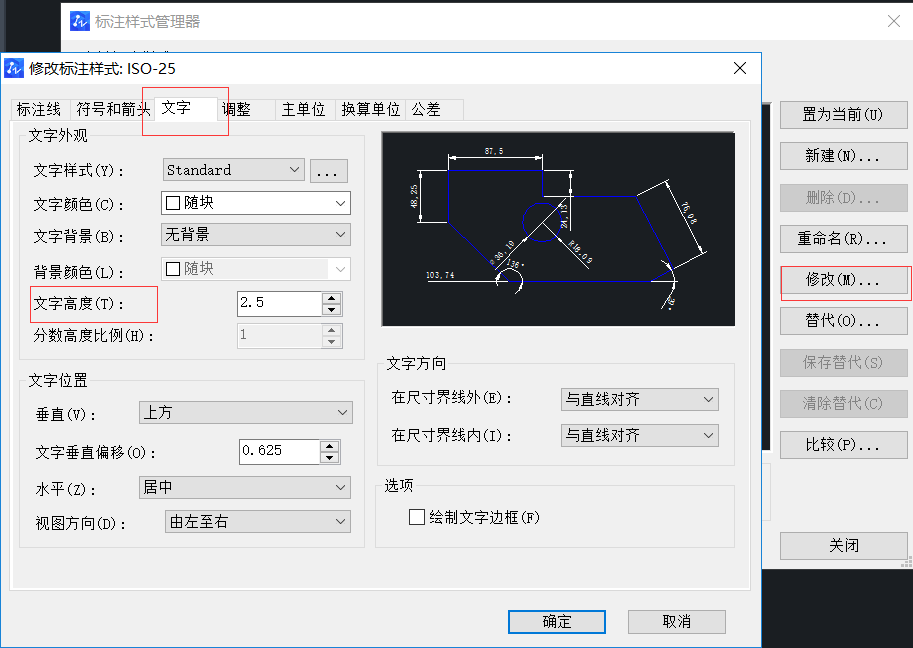

第二步:在彈出的標注樣式修改窗口中,點擊菜單欄的“文字”,然后在文字欄目下的“文字高度”后面的方框中輸入想要的字高,如果需要調小標注字體的大小,則將數值設置得比2.5小即可,反之輸入比2.5更大的數值。點擊“確定”關閉對話框。

CAD中如何設置標注樣式字體大小

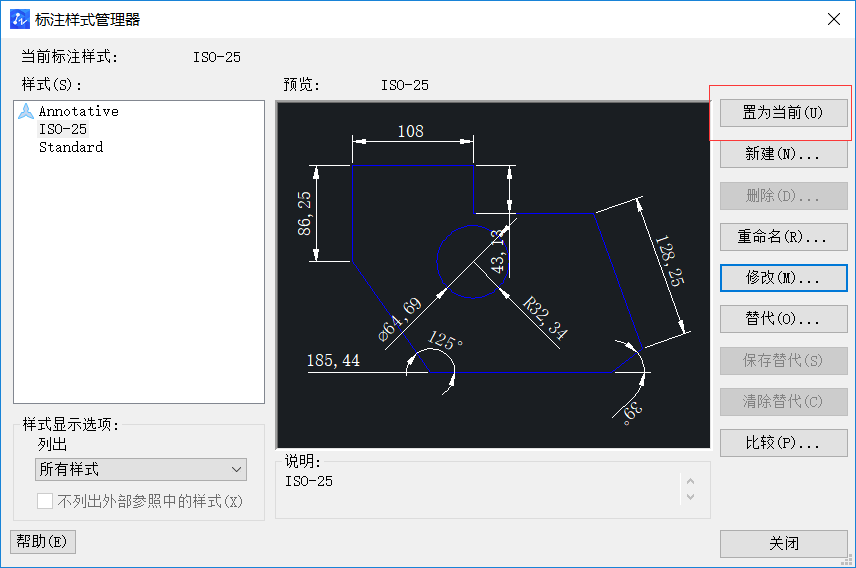

第三步:返回到標注樣式管理器對話框中,點擊“置為當前”,然后點擊“關閉”,這樣就可以改變標注字體的大小了。

CAD中如何設置標注樣式字體大小





以上是CAD標注樣式字體大小的改變方式,大家可以好好學習并熟練掌握。
