CAD如何繪制單點和多點



CAD中單點(PO)和多點(繪圖--點--多點)的區別是單點執行一命令只能畫一個點,而多點執行一次命令則可以畫無數個點。點的應用主要在“定距等分”(ME)和“定數等分”(DIV),即主要用于幾等分一條線段或圓?。E圓?。┑?,執行與點有關的命令之前一般應該通過“格式---點樣式”來進行設置,使點在屏幕上能夠顯示清晰。下面我們來學習一下如何在CAD中繪制單點和多點。

完成點樣式的設置以后,就可以開始點的繪制,點包括兩種:單點和多點。

1.單點

繪制單點就是執行一次命令,只能指定一個點。

調用單點命令的方法如下:

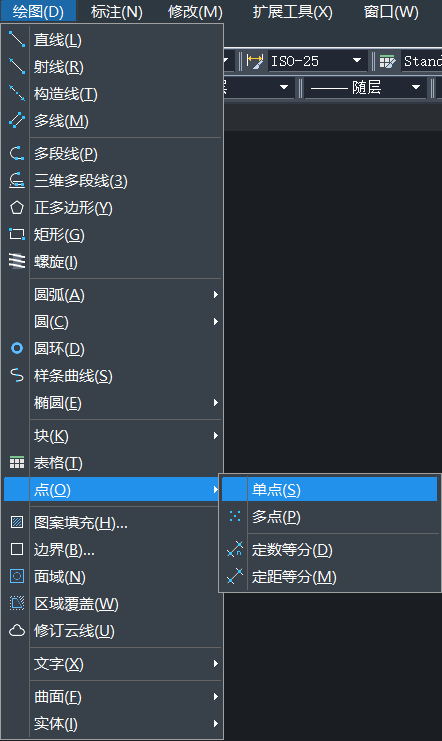

菜單欄:執行繪圖/點/單點命令

工具欄:單擊繪圖工具欄中的點按鈕

命令行:在命令行中輸入point/po

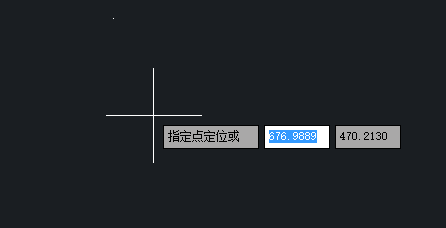

執行以上任一命令后,在繪圖區任一位置單擊鼠標,即可創建單點。

CAD如何繪制單點和多點





CAD如何繪制單點和多點





CAD如何繪制單點和多點





2.多點

繪制多點就是執行一次命令后可以連續指定多個點,直到按esc鍵結束命令為止。調用多點命令的方法如下。

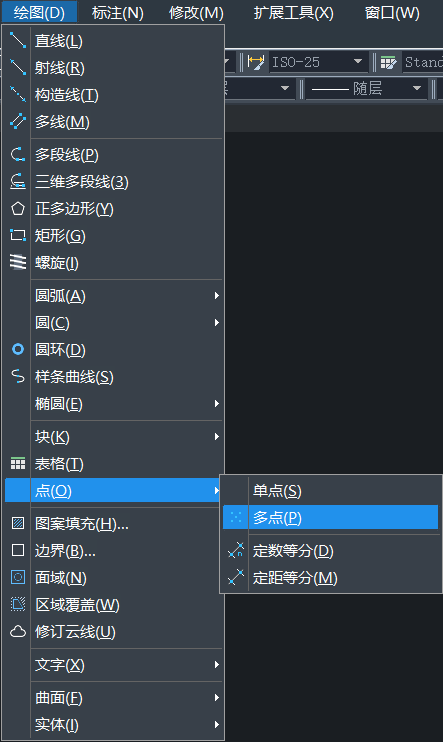

菜單欄:執行繪圖/點/多點命令

功能區:在默認選項卡中,單擊繪圖面板中的多點按鈕。

工具欄:單擊繪圖工具欄中的多點按鈕。

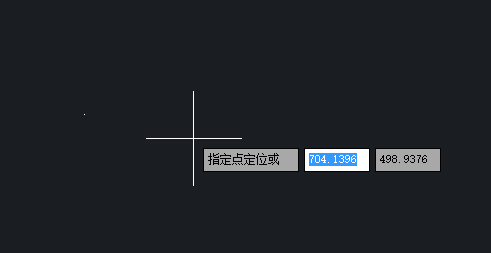

執行上述任一命令后,即可在繪圖區創建多點。



CAD如何繪制單點和多點





CAD如何繪制單點和多點





以上分享了關于如何在CAD中繪制單點和多點,點在CAD繪圖中較少使用,主要用其中的定數/定距,需要注意點樣式。
