CAD里的塊就是把幾個或者幾十個圖形組成一個整體(并不要求相連在一起),建立一個圖形“塊”,這個包含了一個或者許多圖形的“塊”就成為一個整體,方便到處整體移動和編輯?!皦K”相當于集裝箱,如果你在圖形中多處用到同樣的一批圖形,可以先做成塊,就不必每次都畫這些圖形了,只要在指定地點插入這個塊,就行了。塊可以用“塊編輯器”修改,修改了一個塊,這個圖形中所有這個塊都跟著修改,不必到處尋找每一個圖形。

如何定義塊呢?

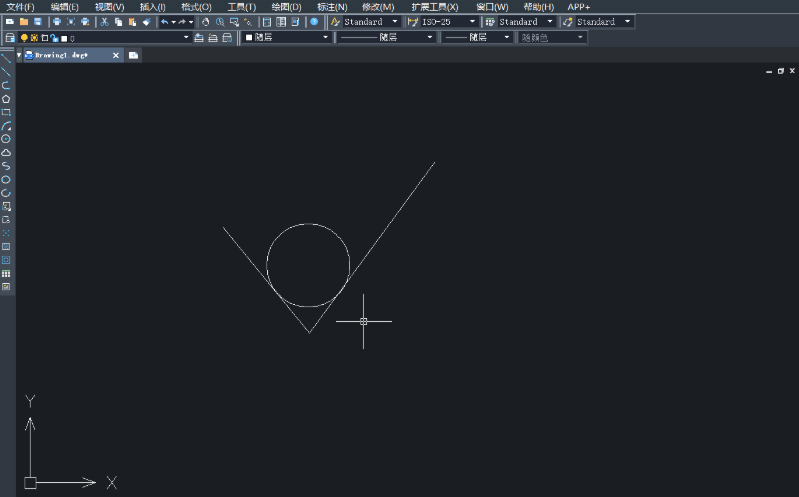

1. 首先,我們打開中望CAD,繪制一個符號,如下圖:

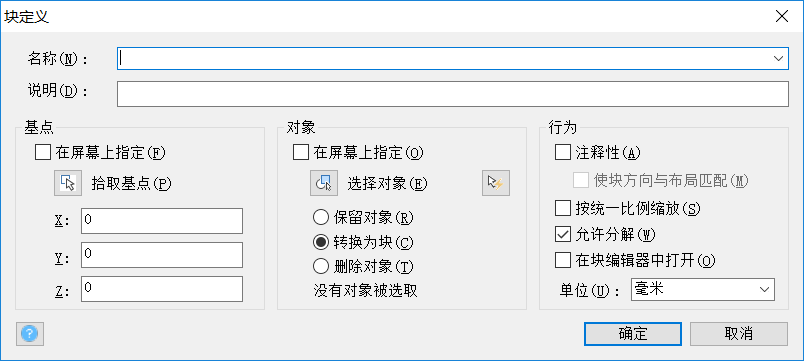

2.我們點擊繪圖界面欄,或者輸入快捷命令B然后回車;彈出塊定義的對話框。

(注:快捷鍵B是創建內部塊的命令,創建外部快的命令是WB。)

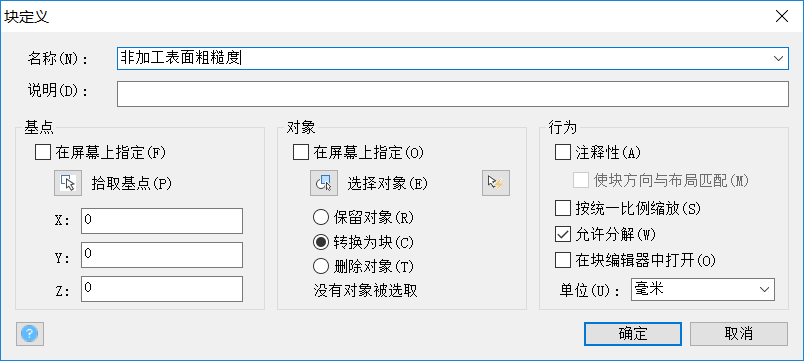

(1)項目名稱輸入:非加工表面粗糙度;

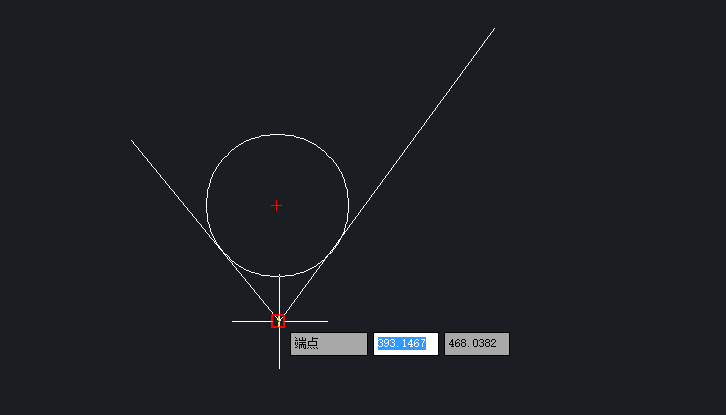

(2)點擊“拾取點”,塊定義對話框消失,點擊粗糙度符號的尖點后,塊定義對話框重現;

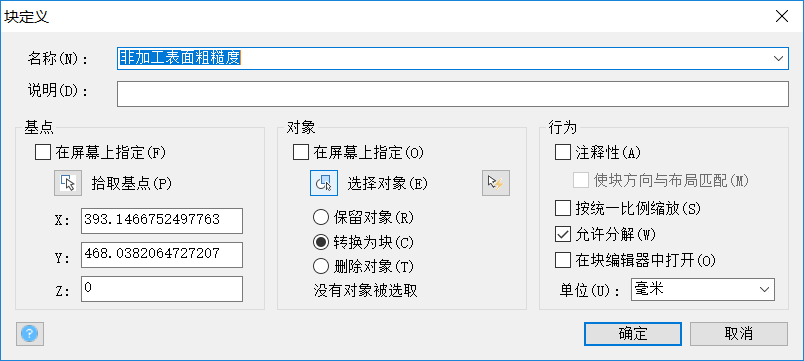

(3)點擊“選擇對象”,塊定義對話框再次消失,選取整個粗糙度符號,結束選擇后,塊定義對話框再現,如下圖:



CAD塊的介紹及用法



CAD塊的介紹及用法



CAD塊的介紹及用法



CAD塊的介紹及用法



如何插入塊?

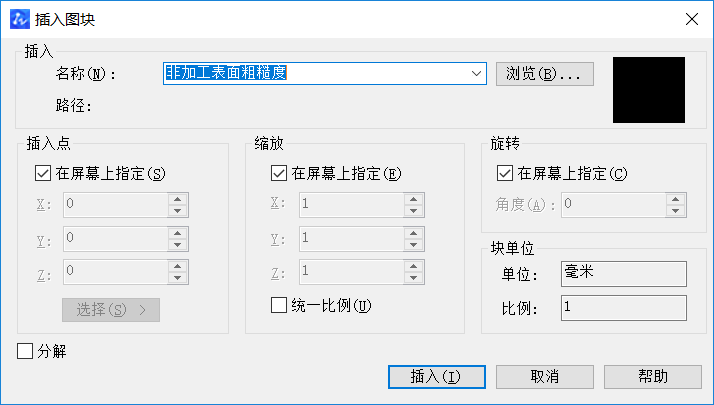

1. 我們在工具欄中找到“塊”插入或者在命令行中輸入insert,彈出插入對話框,如下圖:



CAD塊的介紹及用法

2. 選取好,插入點,單擊鼠標便完成了。

以上介紹了關于如何在CAD中創建塊的使用方法,希望這些小技巧能在日常使用CAD設計過程中對大家起到一定幫助。



推薦閱讀:免費CAD

推薦閱讀:國產CAD
