最近很多新手小伙伴似乎逐漸進入了繪圖的狀態。
帶著各種日常練習的CAD圖紙前來詢問繪圖過程。
很多圖紙本身其實不算復雜,有時候小伙伴無從下手的原因往往糾結于繪圖順序的先后。
不知道大家有沒有玩過數獨,通常很多人都會利用條件約束,把最容易確定的數字先填好,再去逐步剖析其他(當然也有很多其他更好的方法,先別杠哈)。
CAD練習圖紙其實也可以這樣下手。

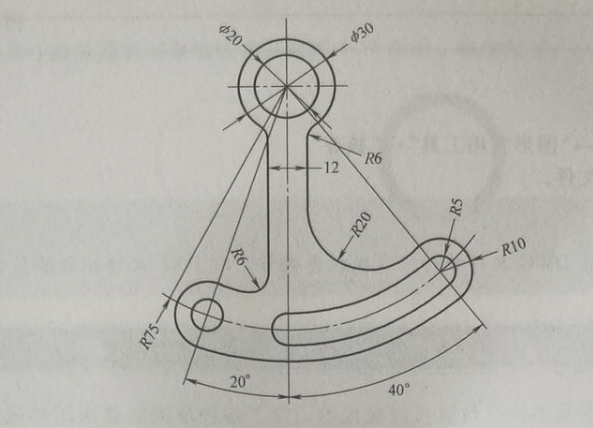

以下圖為例,做一個簡單的實例教程,大家看到圖后5秒,能想到如何繪制嗎?
CAD版本:中望CAD 2020專業版

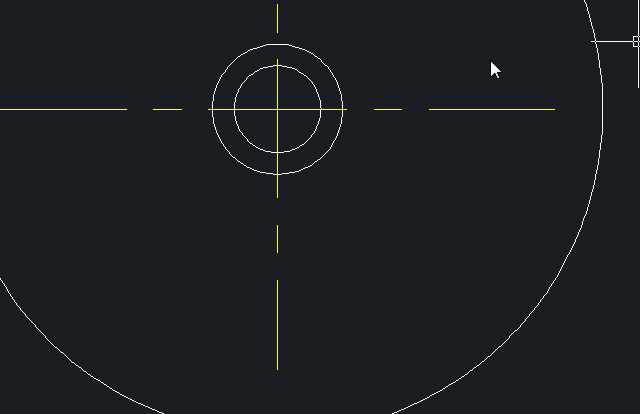

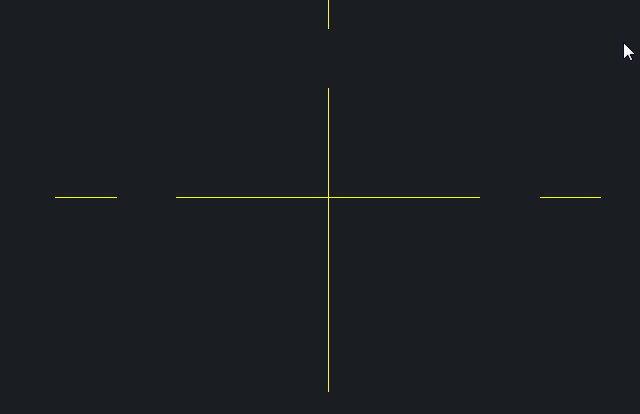

1、基本上一些相切位置不怎么可能先畫的,從上圖中我們能比較容易確定位置和尺寸大小的就是那幾個圓,φ20、φ30、和R75。

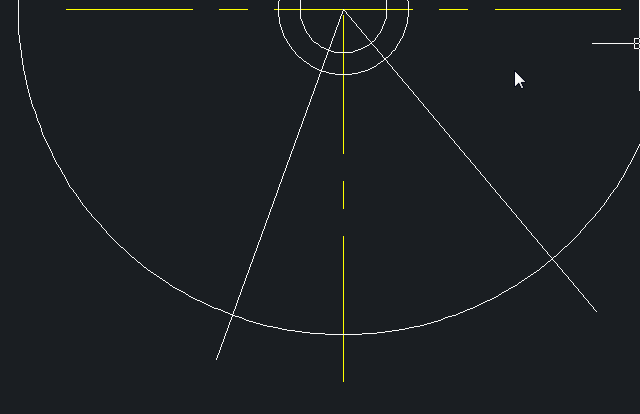

2、從圖中可以看到下方的圓需要兩條角度線和R75交點來確定,所以這一步先把20°和40°的線畫出來。(怎么畫?270+40=310,270-20=250,不知道大家有沒有看懂)

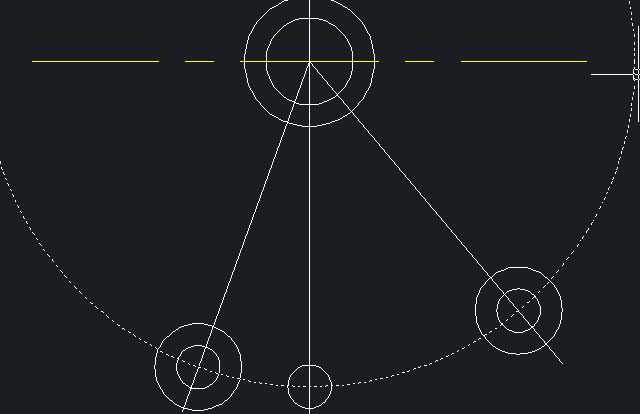

3、圓心確定了,就可以畫了??梢钥吹竭@里有比較多的圓,當然,手動畫也可以,你要復制也可以,看習慣而已。

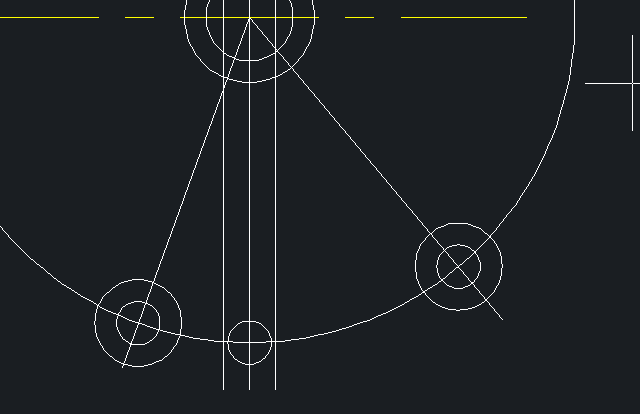

4、豎直中心線左右偏移6(你有更好的辦法也可以)

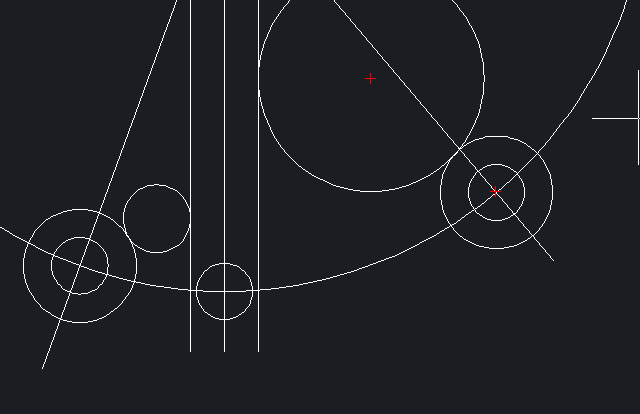

5、用相切、相切、半徑的方式作圓,畫R6和R20。(你有更好的方法也可以)

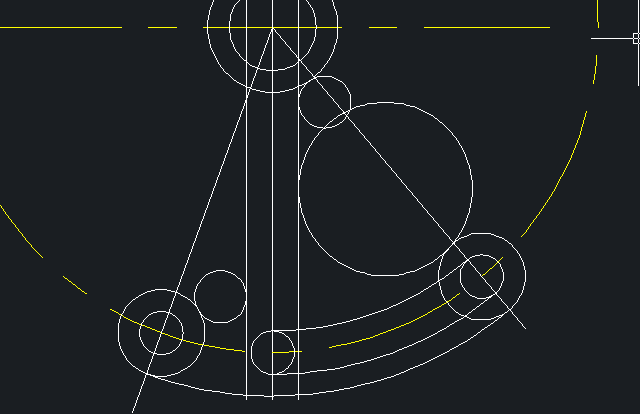

6、下面三段圓弧,起點、端點、半徑的方式畫,半徑分別為70、80和85。
7、之后需要考驗大家的修剪功夫了,只要對照原圖,修剪完畢之后,你就掌握TR修剪命令了。
8、發現了嗎?剪錯了圓弧,考考大家有幾種方法補全?

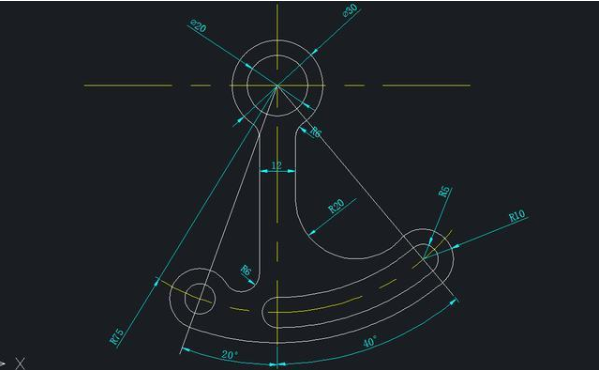

最后標注尺寸和作其他修改即可。
PS:左邊部分的R6看起來和原圖的不一樣,但是畫出來就是這樣,對比一下,大家認為是什么原因呢?
有沒有下一期練習題詳解就靠大家的點贊喜歡和收藏了。
