CAD空調平面圖繪制技巧

空調是夏季必不可少的東西,夏天出門的時候都恨不得能背個空調隨身攜帶出門呢!皮一下很開心,嘻嘻。言歸正傳,今天我要給大家介紹空調平面圖的設計技巧,希望能幫助到大家!

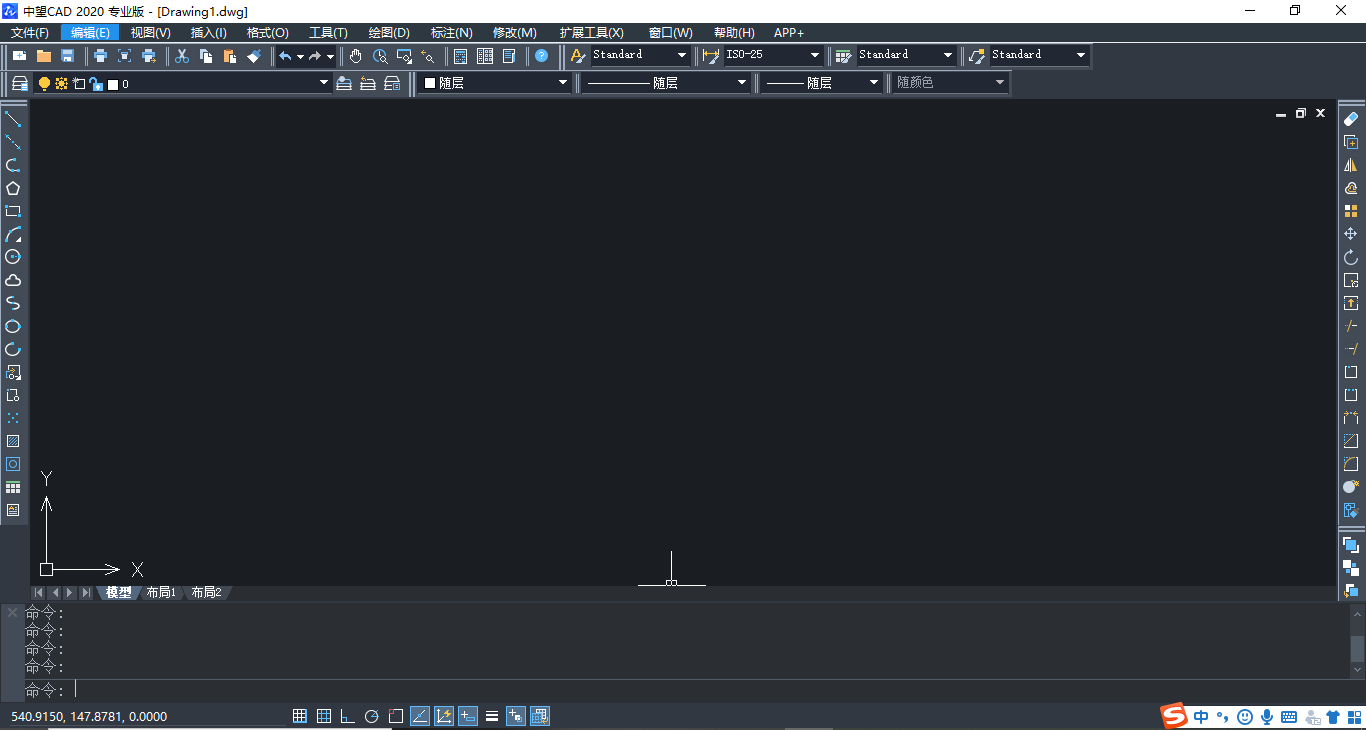

1.首先,我們打開中望CAD軟件。

CAD空調平面圖繪制技巧

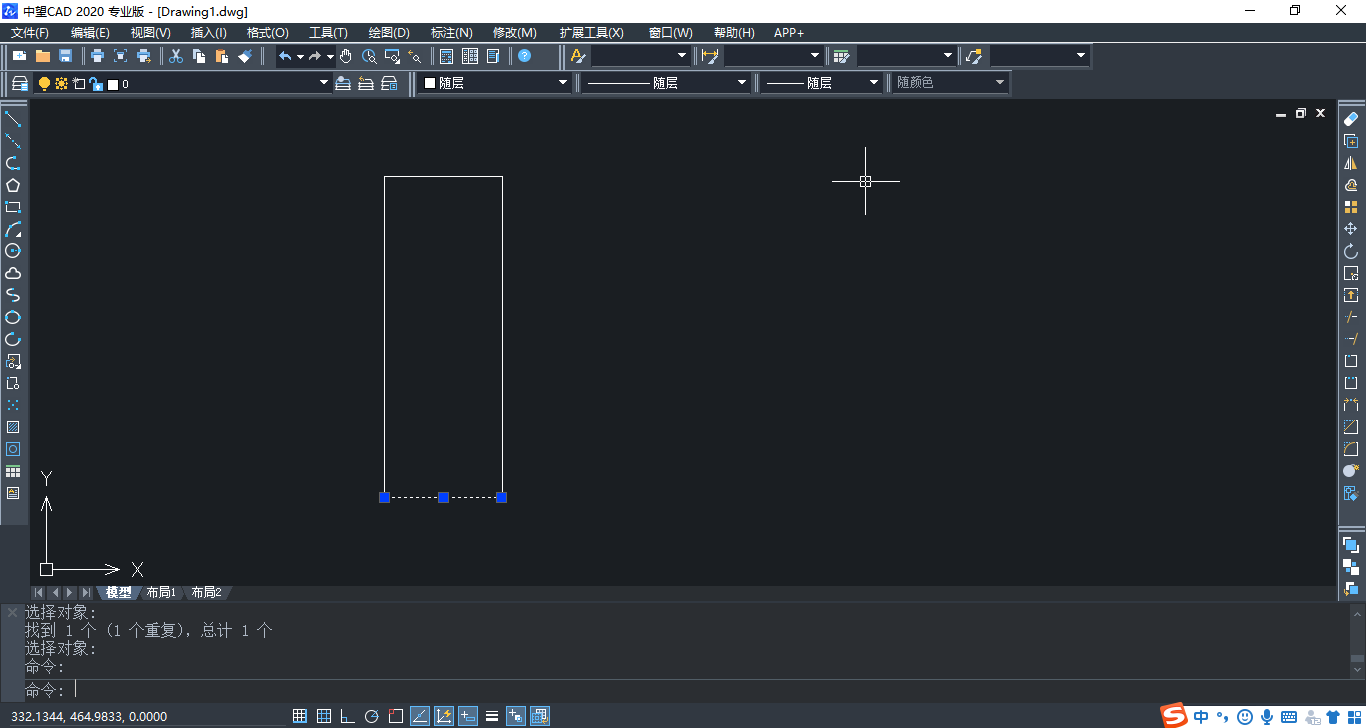

2.我們繪制一個尺寸是550*1720的一個矩形。

CAD空調平面圖繪制技巧

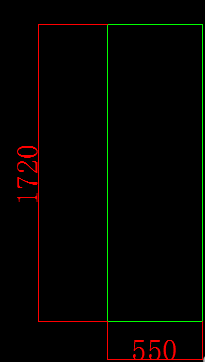

3.用X鍵將矩形分解。

CAD空調平面圖繪制技巧

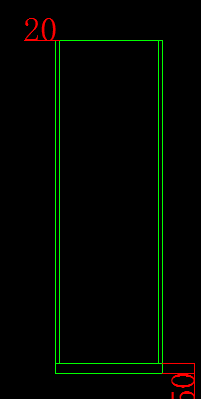

4.我們?cè)诰匦蔚淖笥腋飨騼?nèi)部偏移20,下側往上偏移50。

CAD空調平面圖繪制技巧

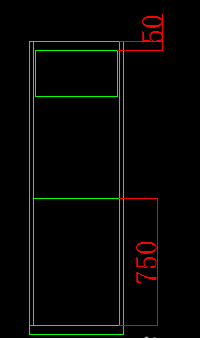

5.在命令行中輸入rec,即畫矩形的命令;再畫一個480*270的矩形,畫好后移動到相應的位置;然后畫條直線在地面800處。

CAD空調平面圖繪制技巧

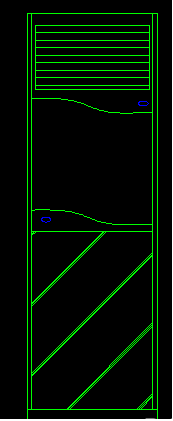

6.我們用曲線畫出其他圖案,并在矩形里面填充下來,這樣就完成了!

CAD空調平面圖繪制技巧

不知小伙伴們學會了嗎?一遍沒學會的話,可以多試幾遍;俗話說的好:好事多磨,功夫不負有心人,加油!
