CAD初學者教程：如何繪制長方體和圓錐體
我們在CAD中設計樓房構造圖或者說設計一些生活用品時，可能也會比較經常要繪制長方體或者圓錐體，本文將給大家介紹如何繪制長方體和圓錐體，希望能幫助到大家！
長方體繪制步驟如下：
1.首先，我們打開中望CAD軟件。

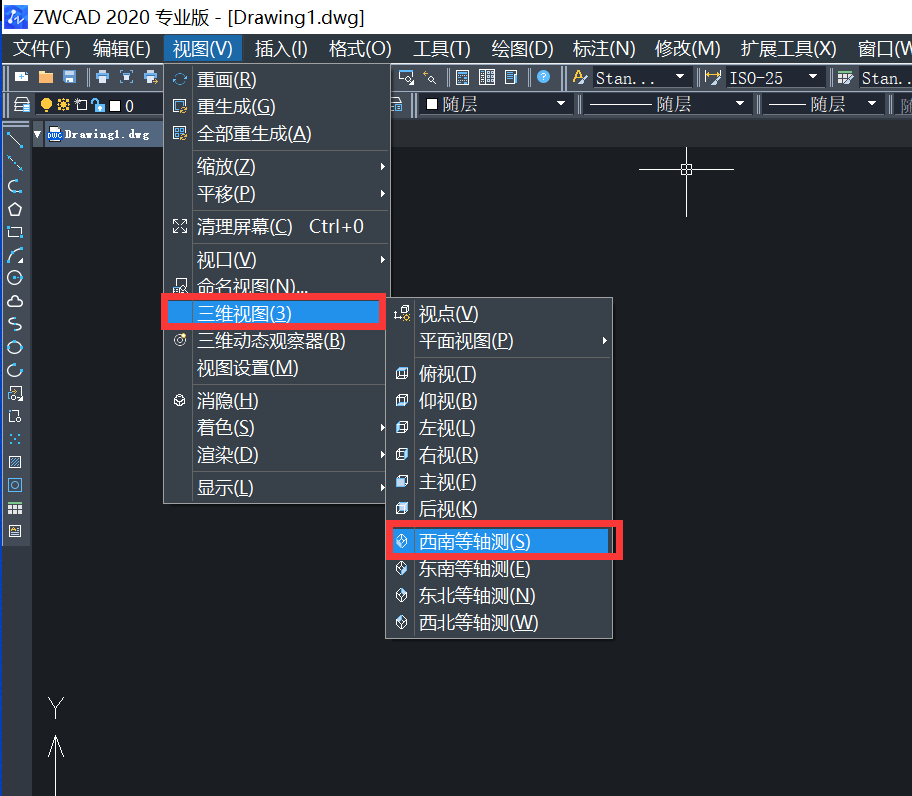

2.我們點擊“視圖”再點擊“三維視圖”點擊“西南等軸測”，我們需要將當前視圖切換到西南等軸測視圖。
3.然后，我們在命令行輸入AI_BOX并回車，根據命令行的提示創建長方體表面。
4.命令行操作如下圖：
設置相關參數如下
長方形長度120，
方體寬度100
長方體高度150
5.長方體創建成功！
圓錐體繪制步驟如下：
1.首先，我們打開中望CAD軟件。
2.我們點擊“視圖”再點擊“三維視圖”點擊“西南等軸測”，我們需要將當前視圖切換到西南等軸測視圖。
3.在命令行輸入AI_CONE并回車，根據命令行提示進行繪圖。

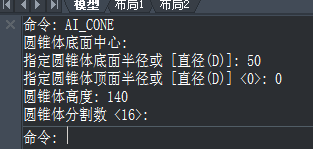

4.命令行操作如下圖：設置圓心、圓錐體底面半徑、圓錐體高度、及圓錐體分割的數量等相關參數。

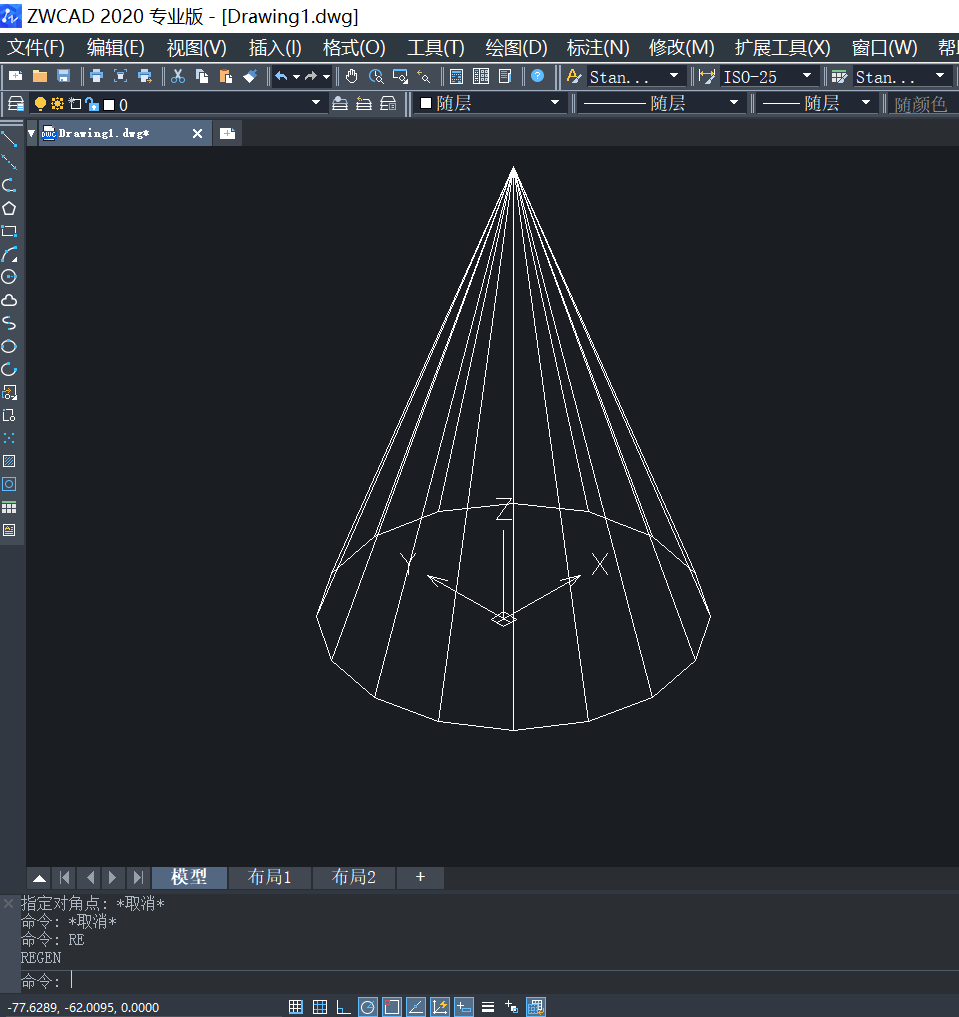

5.這樣圓錐就繪制完成了！
