CAD實用性技巧總結
我們在CAD做機械設計時，會發現經驗比較豐富的小伙伴，他們會有一些實用性的技巧，技巧這個東西我們完全掌握了就不復雜，能幫助我們制圖節省非常多的重復時間，提高了不少制圖效率，本文將給大家介紹一些使用性技巧，希望能幫助到大家！
1. 首先，我們打開中望CAD軟件。自動保存的功能設置，因為要防止我們制圖時電腦突然死機，我們可以通過工具菜單找到選項，在彈出的窗口中選擇文件選項下的自動保存文件位置，在相關路徑中可以找到圖紙的備份文件，將后綴bak改成dwg，就可以使用CAD打開是自動保存文件夾下的截圖：

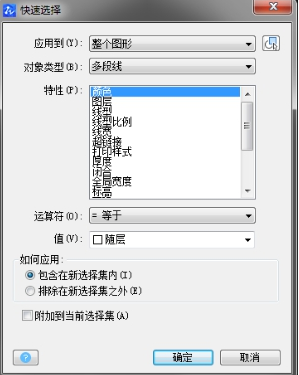

2. 合理使用快速選擇：我們打開“工具”打開“快速選擇”。因為快速選擇可以通過元素的特性，把相同或不同的屬性的元素快速的選擇出來便于修改操作。

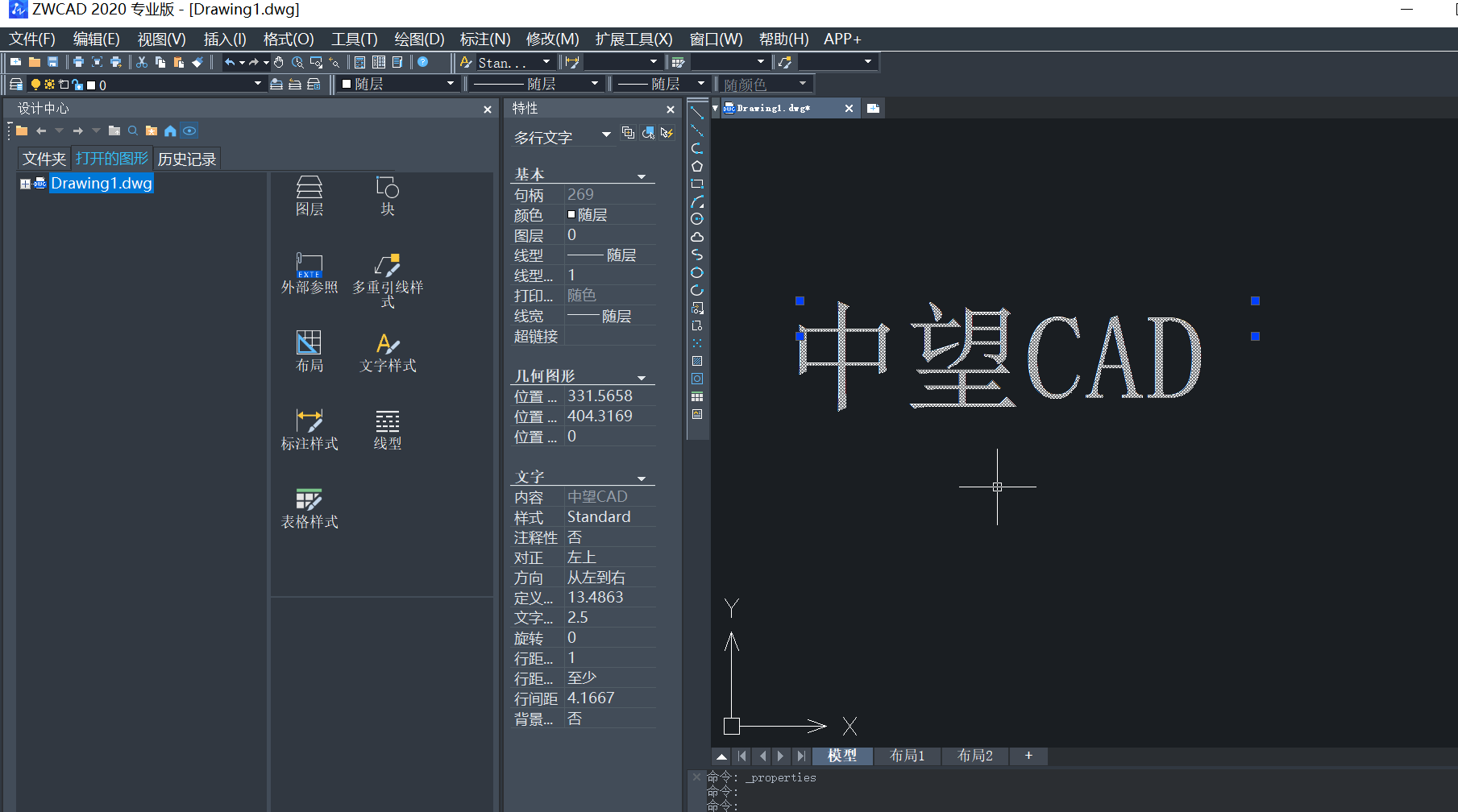

3. 試試看Ctrl+0，你會發現整個世界都是開闊的；再按一次Ctrl+0可以返回。Ctrl+1可以直接調出特性欄，可以把特性欄移動到屏幕左側，選取了對象之后，除了會顯示對象的特性，還可以直接修改。我們也可以試試Ctrl+2的功能，在CAD的設計中心里我們可以看到圖層、文字樣式等相關信息。

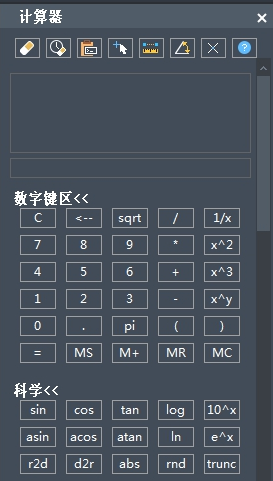

4. Ctrl+8可以直接調出來計算器。在遇到計算但是手頭上又沒有計算器的時候，這個功能超級簡單實用。
5. 圖形復制后，用Ctrl+Shift+V可以粘貼成塊。這個非常重要，雙擊圖案可以直接編輯。有些重復性標準的東西，用塊可以在一張圖中對比前后修改情況。
6. Ctrl+z是撤回，取消前一步操作，怎么樣，是不是比鼠標點擊菜單的撤銷按鍵要簡單的多？
7. re命令也是非常實用的，除了處理“圓變成多邊形”以及“圖框無法縮小”這兩個問題之外，在填充的時候遇到復雜的圓弧時候，有時候CAD會提示圖形沒有閉合，這個時候就用re命令，就可以解決。
你學會了嗎？
