這個社會變化太快了，該如何應對？以變應變。

別的不說，單單最近的地?cái)偨?jīng)濟就讓大家有點措手不“ji”飛狗跳。

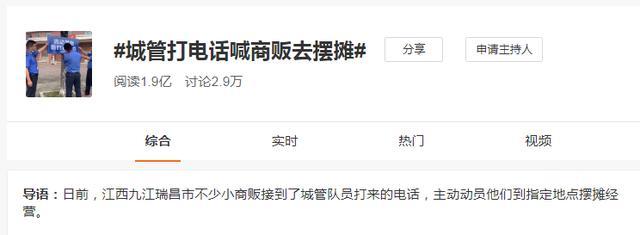

例如以下這個微博話題：

商販：

事實上，在CAD設計工作中，也經常遇到“改變”，你提交方案的日期，上司的修改意見，還有你的下班時間。

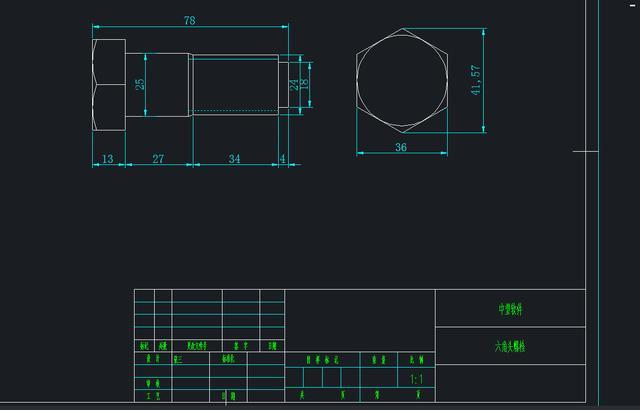

在CAD圖紙中，如果需要修改了某一個圖形的尺寸，那么是不是要重新改變圖形，然后重新標注一次？

好像是那么一回事

能否可以讓對象跟著修改標注后的尺寸的改變而改變呢？（讀3遍才明白意思）

CAD尺寸驅動功能，還真的可以實現。

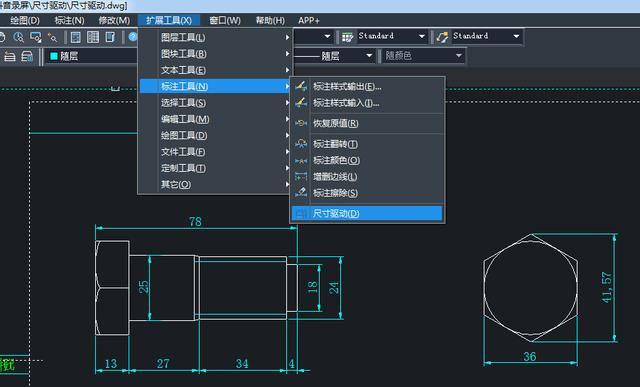

1、如下圖，選擇【擴展工具】-【標注工具】-尺寸驅動

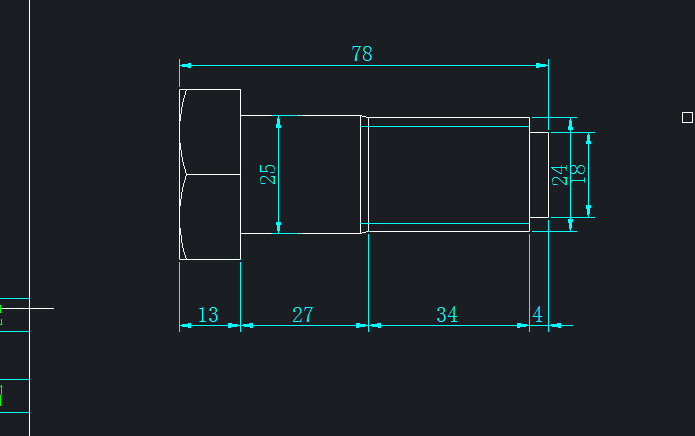

命令行提示選擇標注，我們直接選定長度為78的標注，輸入所要修改的長度，我們?cè)O(shè)置為80。

命令行繼續提示“請指定要修改的區域第一角點”

我們直接框選整個螺栓，可以看到，標注變更為80的同時，圖形長度也隨之變化，不需要額外變動其他已畫好的部分。

2、剛才演示的是框選全部區域，那么如果我們只框選一部分區域，那會有何效果？

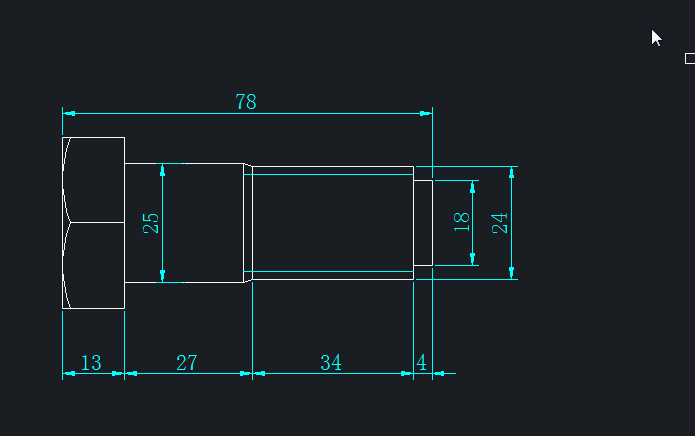

重新啟動“尺寸驅動”，這次輸入新尺寸90，在選擇區域的時候，我們只框選右側部分，發現了嗎？

這次改變的是右側部分。

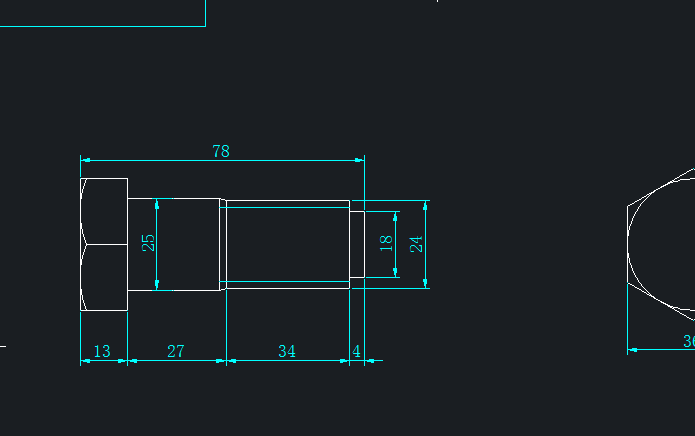

3、再次啟動命令，輸入新尺寸100，如果這次框選的是右上側部分呢？只有所框選的部分圖形隨著尺寸修改而發生變化。

結論：尺寸驅動功能的使用在框選區域時要精準把握，否則，容易造成修改部分錯亂。

改了嗎？改了，改了什么？不知道。
