CAD繪制垂直線的三種技巧

本文給大家介紹CAD的三種繪制垂直線的方法,希望能幫助到大家!

1. 首先,我們打開CAD軟件。

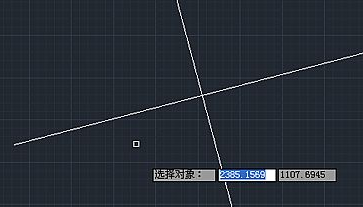

方法一:設置重疊直線的旋轉角為90度。

我們?nèi)我饫L制兩條重疊直線,然后用旋轉命令(ROTATE),設置旋轉角度為90度,這樣就完成了。

CAD繪制垂直線的三種技巧

CAD繪制垂直線的三種技巧

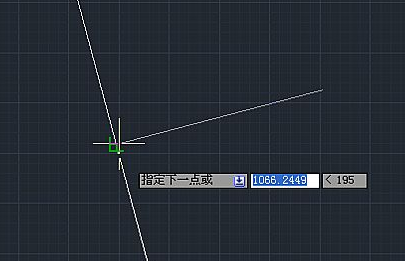

方法二:利用對象捕捉垂足。

我們?nèi)我饫L制一條直線,然后摁右鍵——對象0捉——設置——勾選“垂足”——確定,再接著使用直線命令捕捉垂直就可以了。

CAD繪制垂直線的三種技巧

方法三:借助快捷鍵繪制已有水平線的垂直線。

當已經有一條水平直線時,要繪制該直線的垂線,只需要按住鍵盤上的shift鍵就可以快速繪制了。
