CAD新手最容易踩中的三大繪圖雷區

大家不妨回憶一下，作為曾經CAD新手，有沒有注意到自己繪圖的時候，總是要改來改去，其中最明顯的就是，經常畫了一些圖形之后，標注時才發現，箭頭以及標注數字都太小了，在修改標注樣式和重新畫之間反復橫跳。

為了避免新手伙伴出現這種搖擺不定的情況，今天還是有必要分享CAD繪圖的5大雷區，希望大家不要再踩了。

以下截圖均來自中望CAD

1、不要怕畫

當然不是讓你亂畫，而是要明白，很多畫下去的圖形線條，其實并不是最終呈現，而是要通過大量修改命令才能完成的。

例如TR修剪，AR陣列，O偏移，MI鏡像等等，使用頻率非常高。

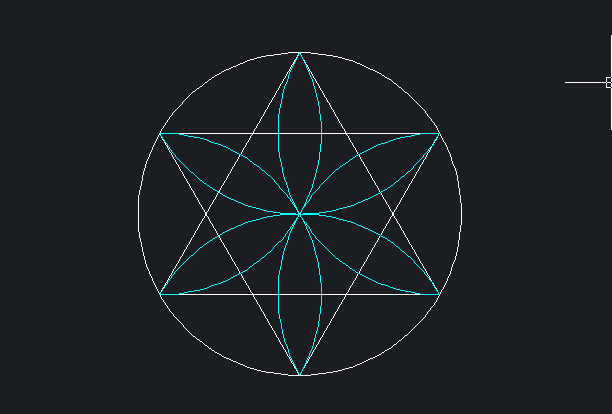

下面抓1個出來演示

TR修剪，軟件會讓你選取對象來修剪邊界，默認全選，也有人喜歡自己點選邊界，因人而異的，基本上沒什么問題。

但是要注意的是，TR的邊延伸模式，因為那些不相交的直線有可能會默認為延伸邊界，這樣的話會讓你出現修改不干凈的情況出現，其實注意一下就好。

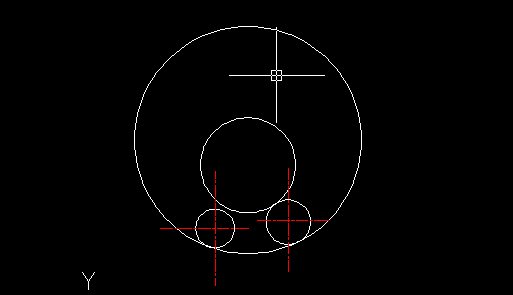

下圖為中心線延伸成為了邊界，因此修剪得不干凈。

2、不要畫重復的線條

其實對于新手小伙伴來說，畫重線真的是基本操作了。

多發生在各種查漏補缺，這邊不夠那邊也漏，慢慢就會有一些線條重疊了，而更讓大家無奈的是，補了一條完整的線條后，想要點選刪除，又選不中，如此反復就浪費時間了。

雖然強調不要畫重線，但如果無法避免，那就用一種比較快捷的方式刪除。

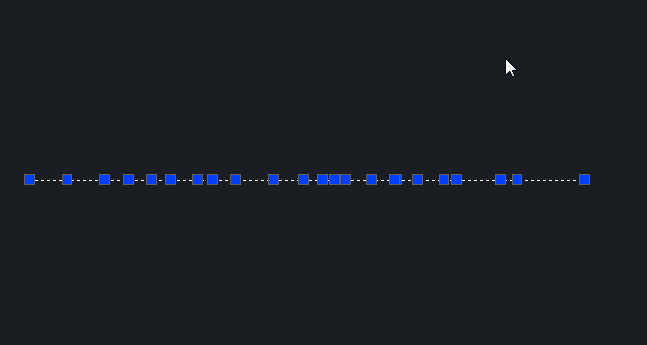

之前有小伙伴建議可以用Overkill命令來實現，下面演示一下。

有多少條線不知道，但交給這命令，就可以把多余的重復的刪去，至于那些選項怎么勾，大家可以按實際需要設置。

3、不要隨便炸開（X分解）

這里包括圖塊以及填充圖案

圖塊的話，如果只是修改，其實沒必要分解，因為有相關命令進行編輯，例如BEDIT或者雙擊。

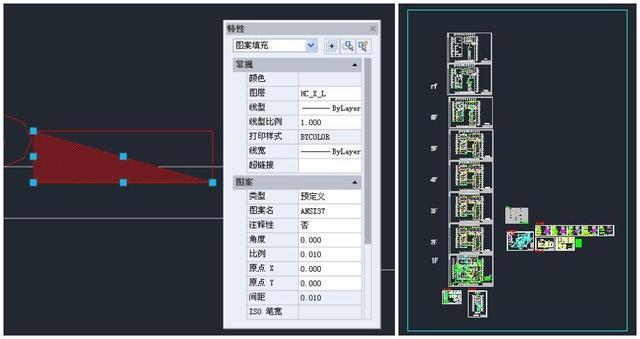

而填充圖案則是大忌，有一種錯叫連環錯。

之前在悟空回答過一位小伙伴，他建筑圖紙里的消防栓用錯了填充圖案，分解后的每一個都有十幾萬的線條，要知道整張圖紙得有多少個消防栓，導致圖紙崩了。

再說一次，不是不能而是不要隨便分解，最主要是不要大批量分解。
