CAD中拆分圖形方法你用對了嗎？
下面給大家介紹如何運用CAD中的命令來拆除建筑圖例
1、打開CAD軟件，在命令行中輸入Rectang命令，直接回車確定。用鼠標在圖紙上繪制一個矩形，大小為70*30，可以在下方命令中輸入也可以直接在鼠標中直接輸入。
2、選擇矩形之后，在下方命令輸入中輸入“Explode”命令，回車確定。再依次點擊矩形的四邊，將它分成四條獨立的線段。獨立的線段和整體的矩形是不一樣的，從節點上可以分出來。
3、在下方命令輸入中輸入“DIVIDE”口令，回車確定，再選擇一條直線，在口令中輸入3，將其分為3段。節點被分割后暫時是不看不出的。

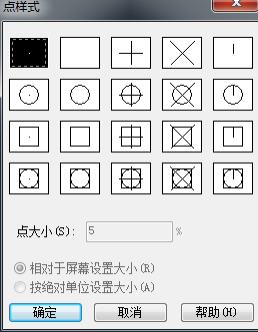

4、點擊“格式”菜單中的下拉菜單中的“點樣式”。點擊完成后即會彈出“點樣式”的對話框?？梢栽O置點的樣式和大小情況。設置完成后點擊確定即可。
5、確定完成后，節點就可以用肉眼看到了。下圖就是節點分割后的矩形。
