超級實用的3個CAD技巧
在CAD中,其實你會發現,很多時候遇到的問題都沒有唯一答案的。
例如閃退、圖紙顯示不完全、菜單工具欄不顯示等等,一開始都是只能排查,畢竟碰得多了,什么原因?qū)е碌拇蟾哦寄苤馈?/p>
今天就分享3個比較實用的CAD技巧,希望可以幫助大家從不同的角度去解決遇到的難題。
1、有時候打開一張比較舊的圖紙的時候,會遇到異常錯誤,打不開甚至閃退。
怎么解決可能一時半會搞不定,但燃眉之急總得解決吧,圖紙應該要怎么打開呢?
不妨試一下新建一個圖形文件,然后把舊的圖紙以圖塊的形式插入,這樣的話說不定大概率能打開圖紙。

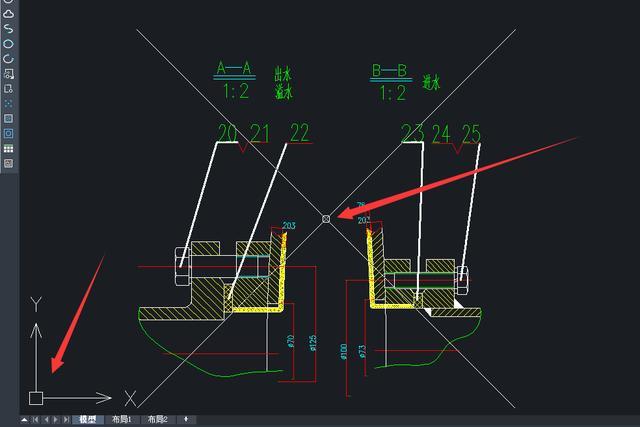

2、十字光標怎么傾斜了,我這不是要玩絕對求生,不需要側瞄呢!
還別說,有些同學會故意把十字光標調成傾斜45°,說這樣畫圖會有感覺一點。
其實可以調整的
有人說可以輸入U(xiǎn)CS命令,然后輸入V即可。
可以是可以,但是前提是UCS和光標旋轉了同樣的角度,這樣其實只是調整視圖,順便把光標調整,如果是上圖這種情況的話是沒效果的。

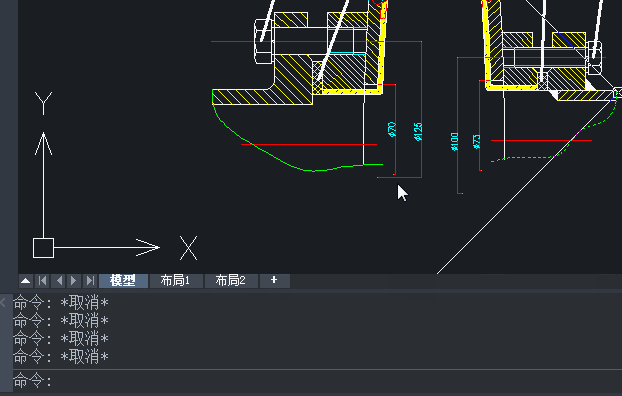

所以最好就是用系統變量【SNAPANG】
輸入該命令,在新值填入角度值,0就是水平放置光標了。
3、這個塊明明已經新改過了,但是為什么在插入的時候,圖形還是沒修改之前的樣子呢?
很早之前就提到過這個問題,圖塊的創建,不要重復命名,不要重復命名,不要重復命名!
尤其要注意,修改圖塊最好把名字也改,不然單純改圖形的話,系統會默認把名字對應的圖形復制粘貼,認名不認圖,就是這么任性。

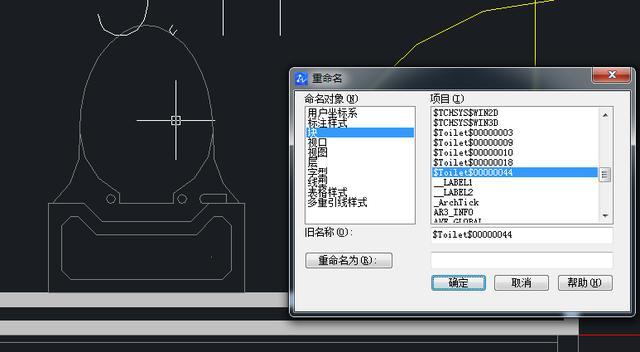

解決辦法:例如下方的馬桶,可輸入rename,修改圖塊名字。
