一個關于CAD知識的“520”
今天是520,對越來越重視儀式感的當代人來說,是一個比較有紀念意義的日子。
當然,對另外一些人(單身)來說,你可以選擇加班略過,或者在街上與人擦肩而過。
但無論哪一種,相信大家今天的努力都是為了過好明天。
我們CADER應該如何過這個520呢?
不妨分享一些關于CAD知識的“520”給大家。
CAD版本:中望CAD2020專業版
5—CAD塊知識的5個模塊
1、塊的分類與創建
按照大家日常的分類,一般分為臨時塊和永久塊。

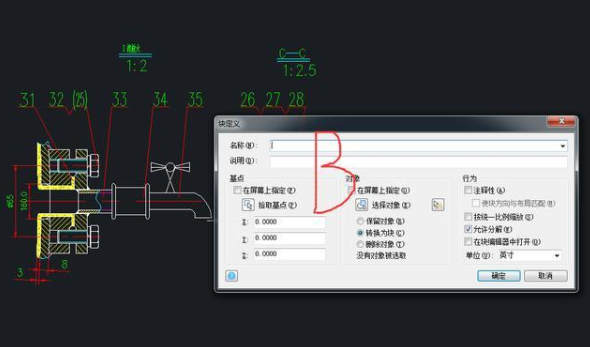

臨時塊在創建時,一般用快捷鍵B,包括名稱,說明等選項。
另外,還可以用以下這兩種方式創建:
CTRL+SHIFT+C/CTRL+C(帶shift和不帶shift的區別是帶不帶指定基點)和CTRL+SHIFT+V。

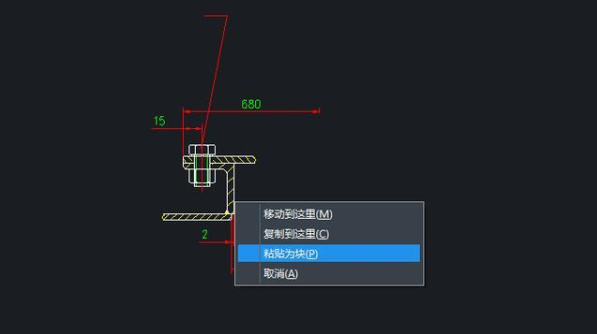

選中后,按鼠標右鍵拖動,有粘貼為塊的選項。

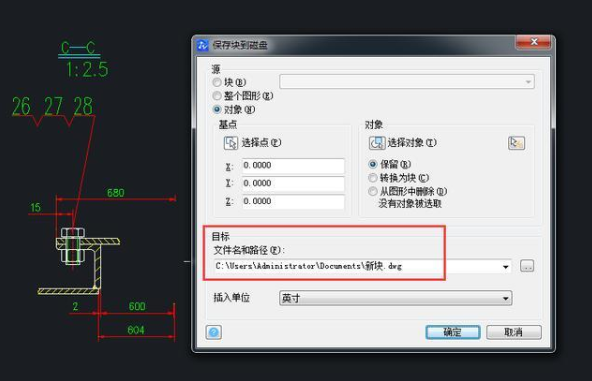

而永久塊相當于保存了一個dwg文件到電腦,可以隨時調用,快捷鍵W。
2、塊的插入

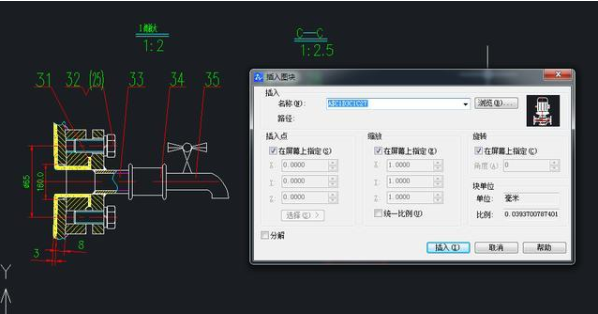

快捷鍵I(這是i)
3、塊的重命名,RENAME
這個之前有文章提到過,塊的命名最好不要重復,以簡單清晰易記為原則,這樣的話,就不太需要用到這個重命名功能了,節省不必要的麻煩。
4、定義屬性

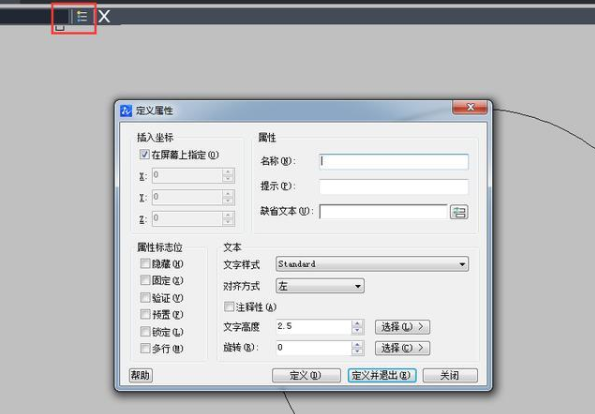

雙擊塊之后,進入塊編輯器,左上角圖標點一下,彈出定義屬性的菜單,可以自定義所需要的項以及提示。
5、分解
這個和其他包括組、圖形、多邊形等分解一樣,還原成為創建塊的時候。
例如一個矩形,從塊開始,分解兩次之后才能變成線條。
2—2個隱藏的捕捉命令

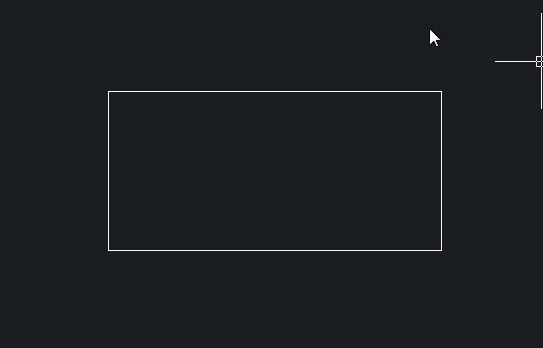

1、兩個點的中點MTP
有人會問,對象捕捉不就有默認中點捕捉嗎?貌似不需要命令吧。
細心的小伙伴應該能發現,平時所用的中點捕捉是建立在線段之上的,如果要以下方矩形中心為圓心作圓,那該如何捕捉那個中心?

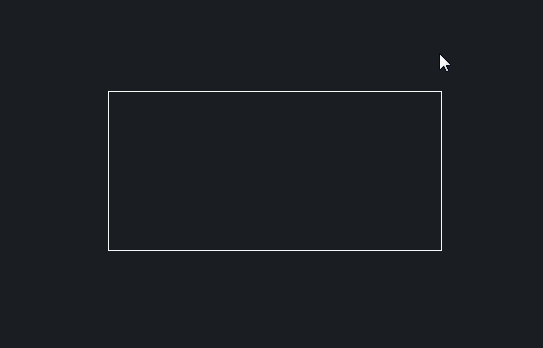

這個時候不妨嘗試一下MTP命令,在執行圓C命令后,輸入mtp,系統提示你指定兩個點,在選擇對角線之后,自動確定圓心為對角線中點。
2、Track

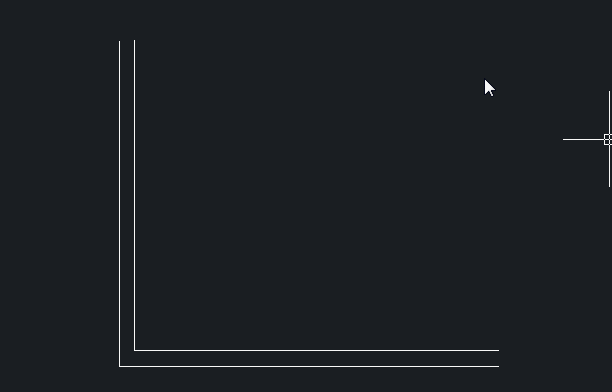

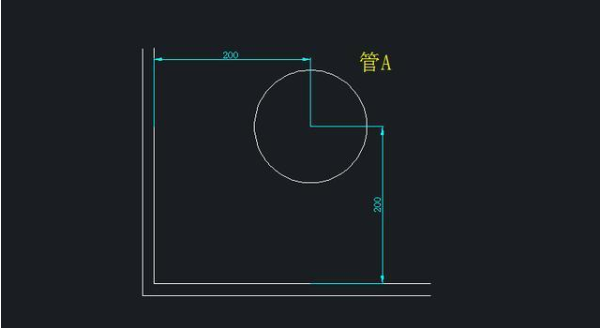

如下圖,要距離墻200的位置鋪一個管A,如何確定其圓心。
方法的確有很多很多,但是Track基本上在這種情況下最好用。
0—希望大家今天0加班,看到這里可以點個贊或者喜歡收藏了吧~
