CAD如何設置倒角度?

我們?cè)贑AD繪圖過程中,需要畫2X45倒角時,輸入兩個距離2,就完成了,45度數據根本用不著,那么2X60倒角有怎么用角度呢?下面介紹一下倒角怎么用角度,怎么設置角度?

1.打開倒角的方法如下:

倒角命令:CHAMFER(縮寫:CHA)。

菜單:修改→倒角。

圖標:“修改”工具欄中。

2.設置倒角距離:

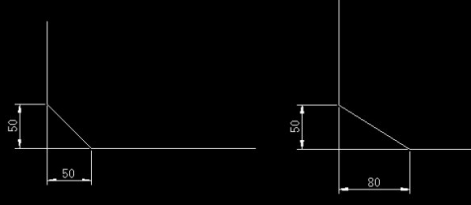

如果我們是已知條件時倒角兩邊縮進的距離,就輸入D(距離)參數,再分別輸入距離1和距離2,然后在拾取兩條直線進行倒角。

CAD如何設置倒角度?

3.設置倒角度:

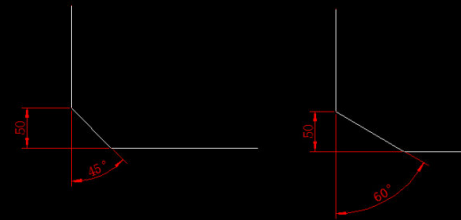

已知提交是距離乘角度,如問題中提到的2X60,就需要輸入A(角度)參數,回車,然后根據提示輸入距離和角度,選擇的第一條線是縮進距離為設定距離值的線,如下圖所示:

CAD如何設置倒角度?

技巧與提示:

在倒角距離為零時將使兩邊相交;本命令也可以對三維實體的棱邊倒角。當?shù)估饨堑膬蓷l直線具有相同的圖層、線形和顏色時,創建的棱角邊也相同;否則,創建的棱角邊將用當前圖層、線形和顏色。
