CAD怎樣將旋轉面域與三維結合設計圖形
旋轉命令是我們會比較經常用到的命令,對建立橫截面為圓形的實體,旋轉命令可以快速的利用將二維對象繞某一軸旋轉生成實體。用于旋轉的二維對象可以是封閉多段線、多邊形、圓、橢圓、封閉樣條曲線、圓 環及封閉區域。本文給大家介紹一些用法!
1. 首先,我們打開中望CAD軟件。
2. 我們繪制一個簡單地炮彈圖形,如下圖:

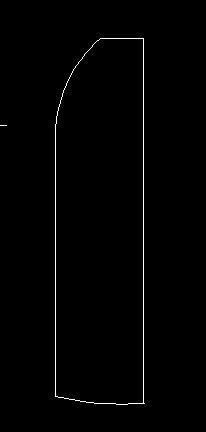

3. 我們?cè)谌S視圖,左視圖的視圖中,利用直線和弧線命令繪制類似線面的圖形;為了作圖方便,要在最下面的工具欄中打開對象捕捉和正交命令。
4. 然后,我們點擊工具欄“繪圖”再點擊”面域”,點擊各條線段,將圖形建立為面域。

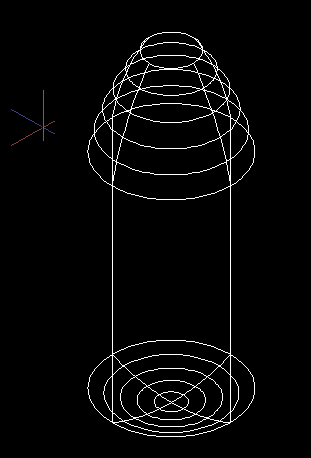

5. 轉換到“東南等軸測”視圖,選擇“繪圖”點擊“實體”點擊“旋轉”命令。以所示直線為軸旋轉圖形。
6. 炮彈三維圖形的基本輪廓就出來了。設置合適的渲染效果就可以展現出來。旋轉命令針對的是面,所以一定得是封閉的,在繪制圖形的過程中要注意線段之間的閉合。
