CAD中Osnap工具的用法
Osnap是對象捕捉工具，在使用cad進行繪圖操作時，尤其是在進行尺寸的標注工作時，通常我們都需要在圖上選出較為精確的一點并進行確定，然后就根據這一點作為繪圖操作或標注尺寸的參考點。

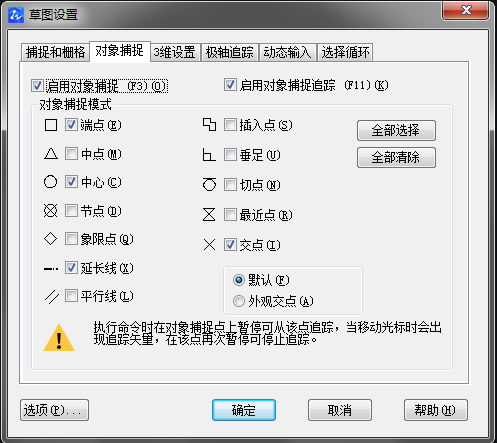

在CAD繪圖操作中，如果要實現精確地確定某一點位置的方法之一，就是直接從鍵盤中輸入這一點的坐標。但是在實際情況中，要獲得這一點的準確坐標并不容易。而用鼠標在屏幕上直接拾取所需的點時，如果不使用輔助工具的話，也會極其困難。此時，如果用戶掌握了使用Osnap對象捕捉輔助工具的使用技巧，就可以非常方便地在屏幕上使用十字光標輔助捕捉對象了，這樣捕捉到已經在設置中選中且在圖中已經存在的點或者對象的精確位置就非常方便，同時系統會自動地為繪圖提供輔助參考的定位線，并且顯示出已經捕捉到的點的信息及追蹤矢量的信息。使用方法為：在CAD的屏幕狀態欄中，找到并且按下“Osnap”按鈕然后點擊鼠標的右鍵，彈出菜單中再選取“Setting”選項。此時你會看到屏幕上就會出現“對象捕捉方式”的對話框。
現在就可以自行選取自己所需的一種或幾種的捕捉模式，那么，這些被你所選中的模式將始終打開，可以連續多次使用，直到你取消了該種捕捉模式為止。
