CAD酒架模型怎么繪制?
本文將給大家介紹酒架繪制技巧,希望能幫助到大家!
1.首先,我們打開中望CAD繪圖軟件。
2.然后,我們繪制一個框(快捷鍵REC),我們在繪圖區域定一個點,再點擊鍵盤“D”,填寫尺寸,如1000*500。

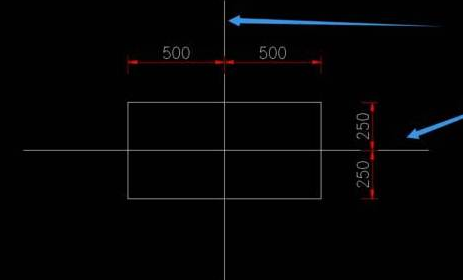

3.接著,從框中間,畫中心線,如下圖:

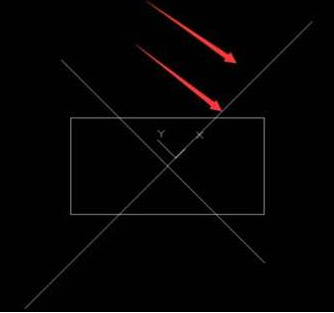

4.然后,以將兩條中心線,以交接點,旋轉(快捷鍵RO)45°。

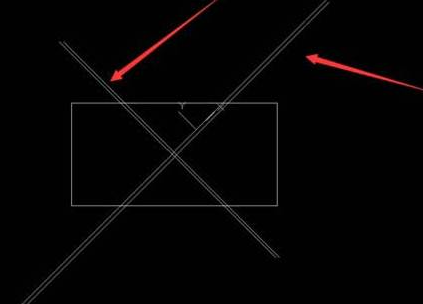

5.因為涉及酒架板件的厚度,這里以18mm板材厚度為例。然后修改“管理用戶坐標”,快捷鍵ucs。在模型里面,點解任意一條斜線,點擊兩處不同位置(同一斜線上),再點擊上方任意一個位置。確定“管理用戶坐標”完成。

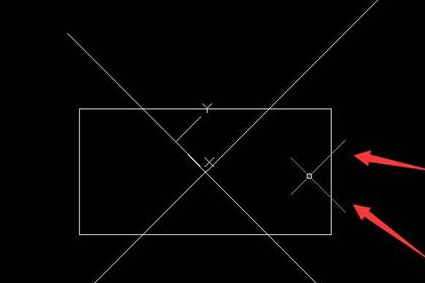

6.然后,將其中一條線“移動”(快捷鍵m)9mm,再“復制”(快捷鍵CO)18mm,如下圖:

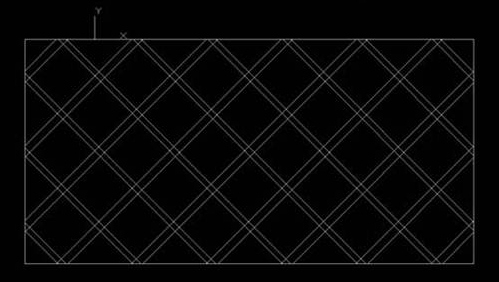

7.左邊的斜線也一樣復制,再將所以的線,(以內空為100*100)復制整個框內,如下圖,在復制所的線時,鼠標“管理用戶坐標”依舊要保持45°角,復制數據填寫118。
8.接下來,就是將四周多余的線,剪切(快捷鍵為TR)掉。
這樣就完成了,大家學會了嗎?
