CAD自動標注使用技巧
我們?cè)谑褂肅AD繪圖時，學會用自動標注可以使我們繪圖時節省一些步驟，本文給大家介紹一些用法。
1.首先，我們打開中望CAD軟件。
2.我們可以先在功能區中打開智能標注。
3.也可以用“DIM”命令行打開它。

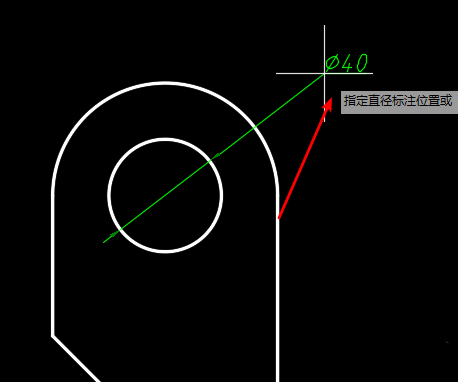

4.我們要標記圓的半徑或直徑的話，只需要選擇智能注釋，將鼠標放在圓上，然后就會自動顯示半徑或直徑，當鼠標移動到圓的內側時，將出現半徑，并且直徑將顯示在外部，單擊標記，然后單擊左鍵。如下圖：

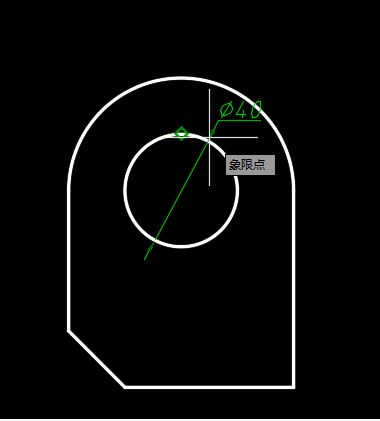

5.然后，我們選擇標注的位置和方向，選擇后，再次單擊鼠標左鍵選擇它，標注就完成了。

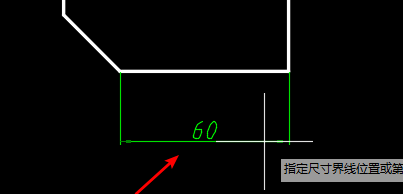

6.當我們標注一條線時，操作都是一樣的，單擊第一個端點，然后選擇第二個端點，然后移動鼠標以確定要確認的標注的位置。
