圍欄和窗交命令在CAD中的作用是什么？

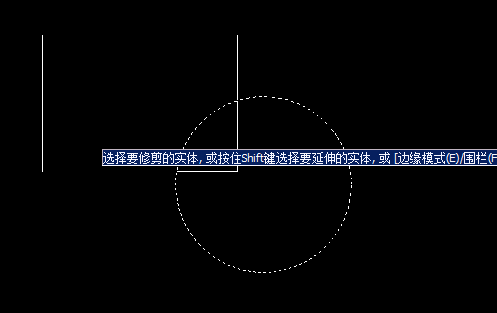

在繪圖時，如兩條相交線段多出來的邊線，我們可以輸入“TR”修剪命令，快速對圖形進行修剪，但是，在修剪過程中，我們會遇到系統詢問用“圍欄”命令還是“窗交”命令，這兩個命令怎么用呢？
圍欄命令

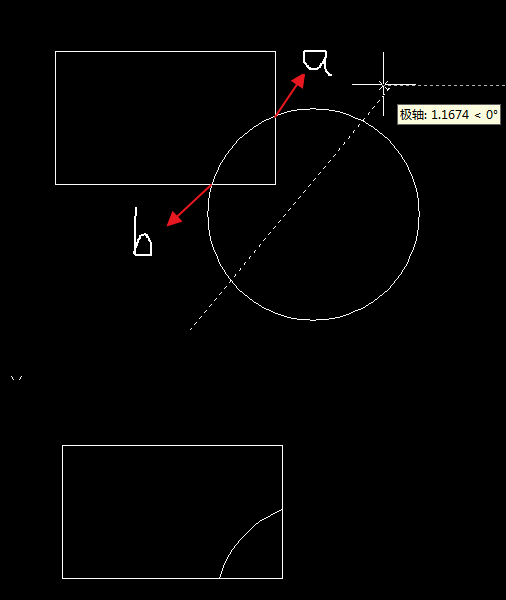

1.我們選擇“圍欄命令”；可以看到，欄線穿過圓，修之后a、b相交點以外的圓都被修剪掉了。
2.修剪的“圍欄”命令就是欄選與欄線相交的圖形，將圖形與其他圖形相交點以外的線條去除掉，效果如下圖：
窗交命令

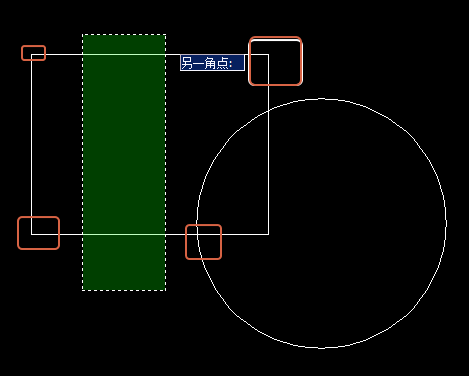

1.我們選擇“窗交”命令，我們在矩形中 窗交，這樣圈出來的四個交點之外的矩形都被去掉了。
2.與欄選顯示，窗交是所有與選擇矩形相交的線段都被選擇，它們與別的線段相交之前的線段都被剪掉。
