CAD如何利用工具繪制三視圖?
用CAD繪圖熟練的小伙伴們大概都會知道,繪制三視圖需要很強的空間想象力,因?yàn)樗鼘?duì)于復雜圖形來說,三視圖顯得特別難想象;所以為了方便繪制三視圖,我們可以利用視口工具來輔助繪制三視圖。
1.首先,我們以長方體的三視圖為例。
2.我們輸入命令符“VPORTS”進入視口面板;然后選擇四個視口,在左右還是相等看個人愛好選擇;然后記得將二維選擇為三維,點擊確定。

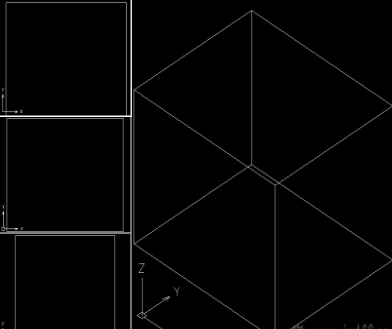

3.這里我們可以看到,圖形的三視圖已經出來了;同時我們可以輸入命令符“DI”輔助測量各線段長度。
4.這樣我們就完成了。
