CAD如何批量打印圖紙
用戶在使用CAD打印圖紙過程中，對于很多人來說是一件費時的事，尤其是當用戶需個打印大型項目的批量圖紙時。那么如何才能在cad中實現輕松的打印批量的圖紙呢？
第一，此時我們可以使用一些外部工具實現cad中的批量打印。
第二，通過使用CAD中的“PUBLISH”系統命令也能批量打印。使用CAD中的圖紙打印批量處理功能，必須是借助布局空間或是圖紙集功能來完成的，這里我們介紹一下使用布局進行批處理打印的詳細方法。

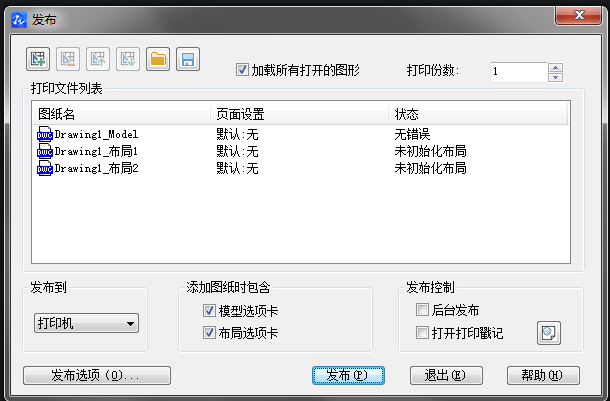

首先我們要把所有的圖紙都先做好布局，并且要求每個布局當中只包含一個圖。 任意在cad中打開一張圖紙，打開命令行輸入“PUBLISH”系統命令，這時就會彈出一個對話框如圖 所示。
然后，我們需要刪除掉方框中原有的兩個文件，刪除方法就是點擊選擇這兩個文件然后點擊圖示下方右邊豎箭頭所指的按鈕。
接著，我們再去掉圖示右邊圈中的鉤。然后點擊左邊豎 箭頭的按鍵，表示加入你已經做好了布局的 DWG 文件。下一步我們點擊底部斜向箭頭指向的打印設置按鈕，這時系統就會彈出另一個對話框。
此時我們把原來的：的地址修改為當前電腦的登錄賬戶有權進行操作的文件夾下。然后按enter鍵退出。這時再回到對話框中，我們已經完成相關設置了。
只要點擊底部中間的“PUBLISH”按鍵發布圖紙。如果你看到 CAD 右下角有一個迷你打印機樣式的圖標在閃動著，就表示系統正在進行打印圖紙。
